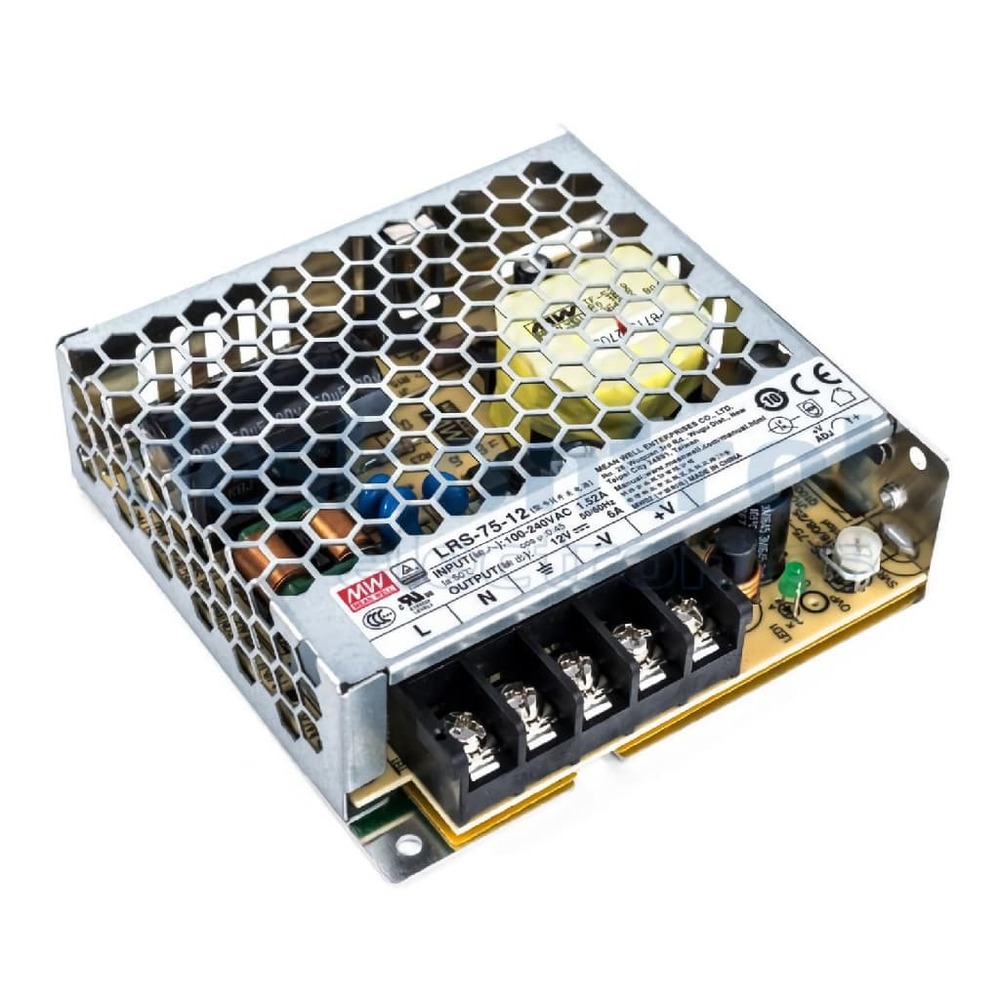

Fuente de alimentación conmutada de salida única Mean Well LRS-75-12. Proporciona 12 VDC con corriente nominal de 6 A y potencia de 72 W. Entrada universal 85-264 VCA, tensión ajustable entre 10,2 y 13,8 V, formato compacto de 99×97×30 mm y protecciones integradas contra sobrecarga y sobretensión.
La serie LRS-75 de Mean Well representa una solución de alimentación conmutada de salida única diseñada para instalaciones que requieren fiabilidad, tamaño reducido y entrada universal. El modelo LRS-75-12 ofrece 12 VDC con una corriente nominal de 6 A y una potencia de 72 W en un formato de solo 30 mm de altura.
📄 Descargar ficha técnica (PDF)
Acepta de 85 a 264 VCA o de 120 a 373 VCC, compatible con cualquier red eléctrica estándar entre 47 y 63 Hz.
La salida de 12 VDC es regulable entre 10,2 V y 13,8 V mediante potenciómetro, facilitando la puesta a punto en campo.
Protección contra sobrecarga en modo hiccup con recuperación automática y protección contra sobretensión por apagado de salida.
Con unas dimensiones de 99 × 97 × 30 mm y un peso de 0,25 kg, se integra fácilmente en cajas y armarios con espacio limitado.
MTBF declarado de 681.200 horas mínimo (MIL-HDBK-217F a 25 °C) y amplio rango de temperatura de trabajo de -30 a +70 °C.
Aprobada según UL62368-1, TUV EN62368-1, CCC GB4943.1, EAC TP TC 004, BSMI CNS14336-1 y AS/NZS 60950.1, entre otras.
Nota: para instalaciones a altitudes superiores a 2000 metros o temperaturas elevadas, consulte la curva de derating del fabricante antes de dimensionar la instalación.
El rango de entrada 85-264 VCA garantiza compatibilidad con redes monofásicas de todo el mundo, eliminando la necesidad de selectores de voltaje. La frecuencia admitida abarca de 47 a 63 Hz.
La tolerancia de tensión de salida es de ±1,0 %, la regulación de línea de ±0,5 % y la regulación de carga de ±0,5 %. El rizado y ruido máximo es de 120 mVp-p, adecuado para equipos sensibles.
La tensión de aislamiento entre entrada y salida es de 4 kVCA. Incluye protección contra sobrecarga (modo hiccup, recuperación automática) y contra sobretensión (apagado de salida, recuperación por reencendido). La corriente de fuga es inferior a 0,75 mA a 240 VCA.
Las emisiones cumplen EN55032 (CISPR32) Clase B, EN55014 y EN61000-3-2/-3. La inmunidad cumple EN61000-4-2,3,4,5,6,8,11 y EN61000-6-2 a nivel de industria pesada, criterio A.
| Parámetro | Valor |
|---|---|
| Tensión de salida | 12 VDC |
| Corriente nominal | 6 A |
| Rango de corriente | 0 ~ 6 A |
| Potencia nominal | 72 W |
| Rizado y ruido máx. | 120 mVp-p |
| Rango ajuste tensión salida | 10,2 ~ 13,8 V |
| Tolerancia de tensión | ±1,0 % |
| Regulación de línea | ±0,5 % |
| Regulación de carga | ±0,5 % |
| Tensión de entrada CA | 85 ~ 264 VCA |
| Tensión de entrada CC | 120 ~ 373 VCC |
| Frecuencia de entrada | 47 ~ 63 Hz |
| Eficiencia típica | 89 % |
| Corriente de entrada típica | 1,4 A / 115 VCA; 0,85 A / 230 VCA |
| Corriente de irrupción (arranque frío) | 65 A / 230 VCA |
| Corriente de fuga | <0,75 mA / 240 VCA |
| Hold-up time típico | 60 ms / 230 VCA; 12 ms / 115 VCA |
| Sobretensión de protección | 13,8 ~ 16,2 V (apagado, reencendido) |
| Temperatura de trabajo | -30 ~ +70 °C |
| Humedad de trabajo | 20 ~ 90 % HR sin condensación |
| Temperatura de almacenamiento | -40 ~ +85 °C |
| Aislamiento I/P-O/P | 4 kVCA |
| MTBF | 681.200 h mín. (MIL-HDBK-217F, 25 °C) |
| Dimensiones (L×A×Al) | 99 × 97 × 30 mm |
| Peso | 0,25 kg |
Adecuada para la alimentación de equipos de videovigilancia, sistemas de control de accesos, automatización industrial ligera y cualquier aplicación que requiera una fuente de 12 VDC estable y compacta con entrada universal.
