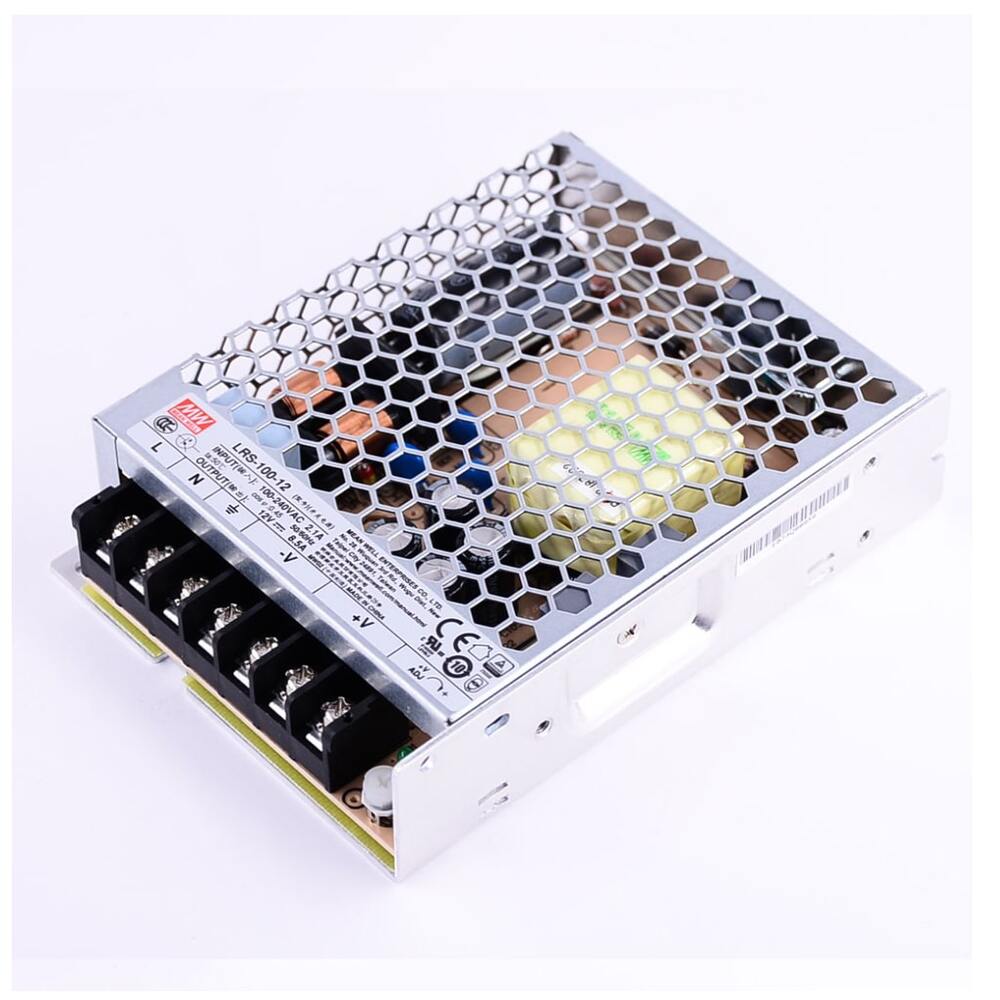

Fuente de alimentación conmutada de salida única de la serie LRS-100 de Mean Well. Proporciona 12 VDC a 8,5 A (102 W) con entrada universal 85-264 VCA, refrigeración por convección natural, perfil ultra compacto de 30 mm y protecciones frente a sobrecarga, sobretensión y cortocircuito. Eficiencia típica del 88 %.
La serie LRS-100 de Mean Well es una fuente de alimentación conmutada de salida única encapsulada, con un perfil de tan solo 30 mm de alto. El modelo LRS-100-12 ofrece 12 VDC a 8,5 A (102 W) con entrada universal en rango completo 85-264 VCA, lo que la hace compatible con cualquier red eléctrica mundial. Su diseño de carcasa metálica con rejilla favorece la disipación térmica por convección natural, eliminando la necesidad de ventilador.
📄 Descargar ficha técnica (PDF)
Con solo 30 mm de altura y dimensiones de 129 × 97 × 30 mm, se integra fácilmente en armarios y equipos con espacio reducido.
Acepta 85-264 VCA (47-63 Hz) sin necesidad de selector de tensión, compatible con redes eléctricas de todo el mundo.
Opera de -30 °C a +70 °C sin ventilador gracias a la carcasa metálica con rejilla, reduciendo el ruido acústico y el mantenimiento.
Cortocircuito, sobrecarga con modo hiccup y recuperación automática, y sobretensión con recuperación por reset.
Consumo en vacío inferior a 0,3 W, facilitando el cumplimiento de los requisitos de eficiencia energética globales.
Soporta ensayo de vibración a 5G (10-500 Hz), apto para entornos industriales exigentes.
Indicador LED de encendido integrado. Consumo en vacío <0,3 W. Garantía del fabricante de 3 años.
La tensión de salida es regulable entre 10,2 y 13,8 VDC mediante el potenciómetro incorporado, permitiendo ajustar la alimentación a las necesidades exactas del sistema.
La protección por sobrecarga actúa entre el 110 y el 150 % de la potencia nominal en modo hiccup, recuperándose automáticamente una vez eliminada la causa del fallo. La protección por sobretensión desconecta la salida al superar los 13,8-16,2 VDC y requiere un ciclo de alimentación para la recuperación.
La serie LRS-100 cuenta con certificaciones de seguridad UL 62368-1, TÜV EN 62368-1, EN 60335-1, EN 61558-1/-2-16, CCC GB4943.1, BSMI CNS14336-1 y EAC TP TC 004. En materia de compatibilidad electromagnética, cumple con EN 55032 Clase B y EN 61000-4-2/3/4/5/6/8/11, entre otras normas.
| Parámetro | Valor |
|---|---|
| Tensión de salida | 12 VDC |
| Corriente de salida | 0 ~ 8,5 A |
| Potencia nominal | 102 W |
| Rango ajuste tensión salida | 10,2 ~ 13,8 VDC |
| Rizado y ruido máx. | 120 mVp-p |
| Tolerancia de tensión | ±1,0 % |
| Regulación de línea | ±0,5 % |
| Regulación de carga | ±0,5 % |
| Tensión de entrada CA | 85 ~ 264 VCA |
| Tensión de entrada CC | 120 ~ 373 VCC |
| Frecuencia de entrada | 47 ~ 63 Hz |
| Eficiencia típica | 88 % |
| Corriente de entrada típica | 1,9 A / 115 VCA; 1,2 A / 230 VCA |
| Corriente de irrupción | 50 A / 230 VCA (arranque en frío) |
| Temperatura de trabajo | -30 ~ +70 °C |
| Humedad de trabajo | 20 ~ 90 % HR sin condensación |
| Temperatura de almacenamiento | -40 ~ +85 °C |
| Vibración | 10 ~ 500 Hz, 5G, 10 min/ciclo |
| MTBF mínimo | 720.600 h (MIL-HDBK-217F a 25 °C) |
| Dimensiones (L×An×Al) | 129 × 97 × 30 mm |
| Peso | 340 g |
La LRS-100-12 es idónea para sistemas de automatización industrial, maquinaria de control, equipos electrónicos e instrumentación, así como para la alimentación de cámaras de videovigilancia, grabadores y otros dispositivos de seguridad que operen a 12 VDC.
