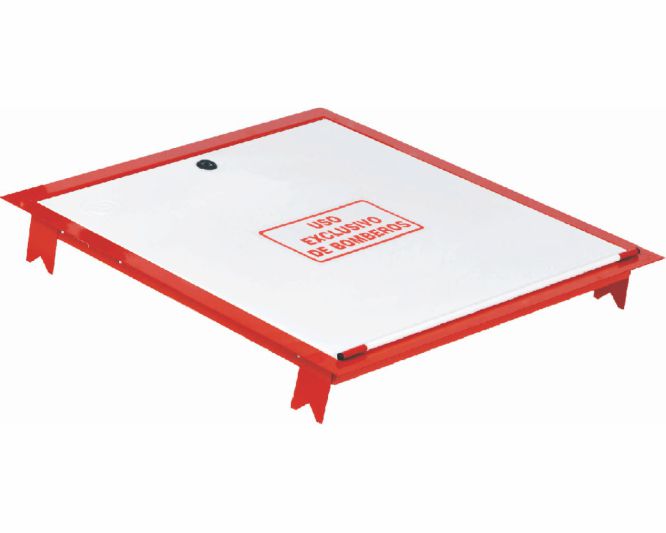

Marco Columna Seca EACI M40PP-C con Bifurcación

Descripción técnica del marco EACI M40PP-C

El marco de empotramiento para columna seca EACI M40PP-C es la versión equipada del marco M40PP: llega con la bifurcación de 45 mm B45RU y la válvula de esfera VS3 ya montadas, lista para conectar a la tubería de la boca de planta del sistema IPF-40. Puerta ciega encastrada en acabado bicolor RAL 3000 / RAL 9010 y cierre de bombín con figura de cuadradillo, para acceso exclusivo de los servicios de bomberos y del mantenedor.

• Marco de empotramiento para columna seca. Dimensiones del frontal: 633 mm de alto × 630 mm de ancho
• Hueco de obra para empotramiento: 590 × 585 mm
• Marco plano fabricado en chapa de acero pintado en poliéster RAL 3000 (rojo señalización)
• Puerta ciega encastrada en chapa de acero pintada en poliéster RAL 9010 (blanco); disponible cualquier combinación de ambos colores
• Cierre de bombín con figura de cuadradillo
• Bifurcación B45RU de 45 mm con cierre por esferas: entrada rosca interior 2½″, dos salidas rosca interior 1½″, cuerpo y palancas en fundición de aluminio, pintura de poliéster RAL 3000
• Racores Barcelona Ø 45 mm y tapones Barcelona Ø 45 mm en aluminio estampado, certificados por AENOR según UNE 23400
• Válvula VS3 de esfera PN 30: entrada y salida rosca interior 3″, cuerpo en latón cromado, palanca de acero con empuñadura y sistema antihielo
• Compatible con el sistema de columna seca IPF-40 de EACI

Especificaciones técnicas

El conjunto se empotra en obra de fábrica o tabiquería en un hueco de 590 × 585 mm y queda rematado por el frontal de 633 × 630 mm. La pintura de poliéster protege frente a la corrosión en interiores, y el bicolor combina la señalización reglamentaria del marco (RAL 3000) con la integración de la puerta en el paramento (RAL 9010). La bifurcación de cierre por esferas permite a los bomberos conectar una o dos mangueras de 45 mm sin que la otra salida pierda agua, y la válvula de esfera de 3″ corta el tramo de planta.

Por qué elegir el M40PP-C equipado

Frente al marco vacío M40PP, la versión -C ahorra el montaje en obra de la bifurcación y la válvula y garantiza que todos los componentes pertenecen al mismo sistema IPF-40 de EACI, con racores y tapones certificados por AENOR, requisito de los servicios de bomberos para asegurar la conexión con sus equipos. Si solo necesitas reponer la envolvente, pide el M40PP; si vas a montar la boca de planta completa, el M40PP-C llega listo para conectar.

Normativa de aplicación

La columna seca es obligatoria según el CTE DB-SI en edificios con altura de evacuación superior a 24 m y en aparcamientos de más de tres plantas bajo rasante, entre otros casos. La instalación sigue la UNE 23407 y los racores la UNE 23400. El RIPCI (RD 513/2017) establece revisión semestral de accesibilidad, señalización, tapas y cierres, y prueba de presión cada cinco años. Serior instala, mantiene y certifica columnas secas; consúltanos si necesitas el suministro montado o dentro de un contrato de mantenimiento.
