Transmisor para matriz de conmutación de señal HDMI sobre IP de la serie HDMI-MATRIX-PRO. Permite topología NxM con N emisores y M receptores. Resolución máxima 1080p@60 Hz, HDCP 1.3/1.4, tasa máxima 4,96 Gbps. Transmisión por cable de red: 80 m en CAT 5, 100 m en CAT 5E y 120 m en CAT 6. Latencia 80-130 ms. Control por software PC y app Android. Alimentación DC 5 V/2 A, consumo ≤ 3,5 W. Dimensiones 96,8 × 23,7 × 94 mm, peso 154 g.

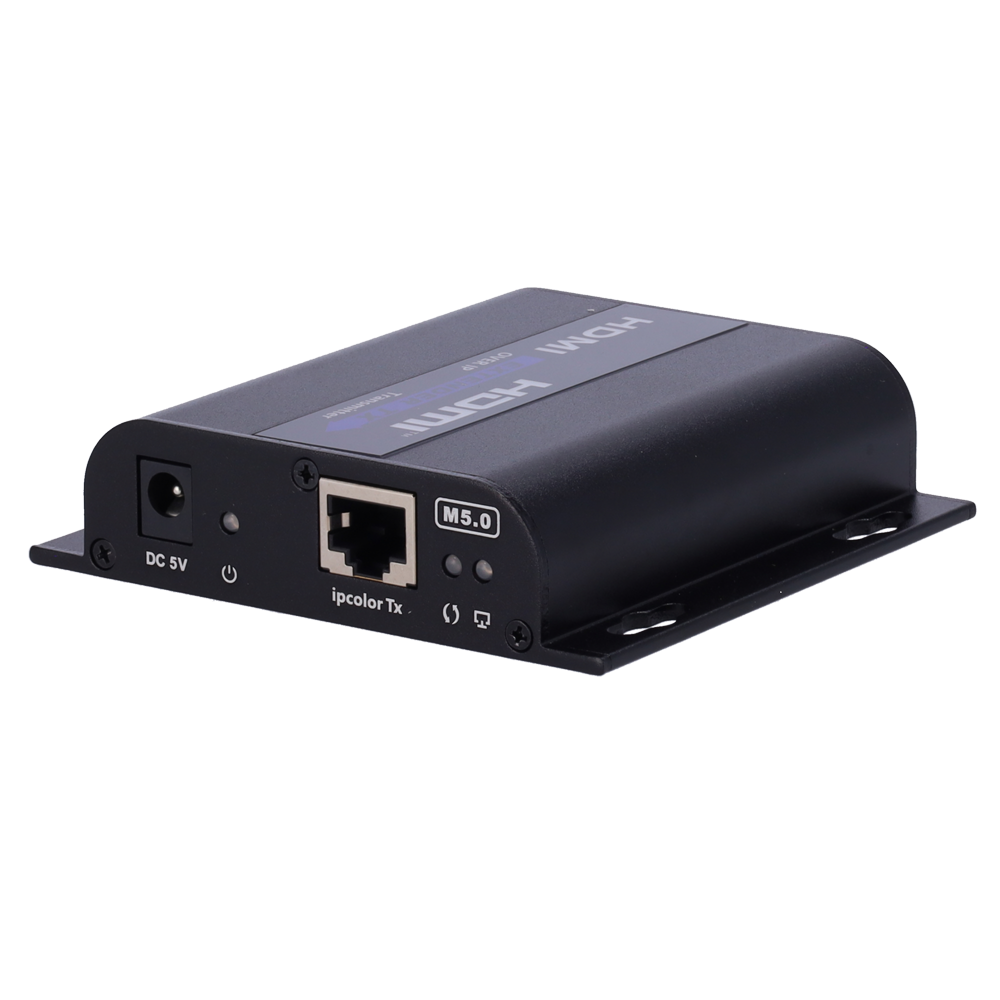

El Lenkeng HDMI-MATRIX-PRO-FHD-L-TX es la unidad transmisora de la serie HDMI-MATRIX-PRO, diseñada para distribuir señal HDMI en resolución Full HD a través de infraestructura de red IP. Forma parte de un sistema de matriz de conmutación NxM en el que cada transmisor captura la fuente HDMI y la inyecta en la red, permitiendo que cualquier receptor del sistema muestre cualquier fuente de forma independiente y simultánea.
Este producto es exclusivamente la unidad transmisora (TX). Para completar el sistema se requieren uno o más receptores compatibles de la misma serie.
La topología NxM permite conectar N transmisores y M receptores en la misma red, sin limitación fija de puertos de entrada o salida. Cada receptor puede seleccionar de forma independiente la fuente que desea mostrar, lo que proporciona una flexibilidad de distribución muy superior a las matrices tradicionales con conexionado punto a punto. El sistema se gestiona centralmente mediante software para PC o aplicación Android, sin necesidad de intervenir físicamente en el cableado una vez desplegado.
El transmisor soporta resolución máxima 1080p@60 Hz (Full HD) y es compatible con el protocolo de protección de contenido HDCP en versiones 1.3 y 1.4. La tasa máxima de transmisión de datos es de 4,96 Gbps, suficiente para transportar vídeo FHD sin compresión visible. La longitud máxima del cable HDMI entre la fuente y el transmisor es de 5 m.
La señal se transmite sobre cable de red estructurado sin necesidad de fibra óptica ni equipos adicionales. El alcance varía según la categoría del cable utilizado: hasta 80 m con CAT 5, hasta 100 m con CAT 5E y hasta 120 m con CAT 6. La latencia de transmisión se sitúa entre 80 y 130 ms, lo que lo hace adecuado para señalización digital, distribución de contenidos y entornos audiovisuales donde la sincronía exacta no es crítica.
El transmisor dispone de entrada HDMI para la fuente de vídeo y entrada Micro USB reservada para actualizaciones de firmware. Las salidas son un puerto Ethernet para la transmisión de la señal por red y un conector IR Out para la extensión de control por infrarrojos. Tres indicadores LED informan del estado de alimentación, transmisión de datos y conexión de red de forma independiente. El botón Reset permite reiniciar el dispositivo con una pulsación corta o restaurar los valores de fábrica manteniendo la pulsación durante 5 segundos.
Se alimenta a DC 5 V / 2 A con un consumo máximo de 3,5 W. Soporta temperaturas de trabajo entre -20 °C y 60 °C con una humedad relativa de hasta el 90 % sin condensación, y condiciones de almacenamiento de -30 °C a 70 °C. Su compacto formato de 96,8 × 23,7 × 94 mm y su peso de 154 g facilitan la instalación en espacios reducidos o en el dorso de pantallas y mobiliario AV.
| Topología | NxM (N emisores, M receptores) |
|---|---|
| Resolución | 1080p@60 Hz |
| HDCP | 1.3 / 1.4 |
| Ajustes EDID | No |
| Control | Software PC / App Android |
| Tasa máxima de transmisión | 4,96 Gbps |
| Distancia — CAT 5 | 80 m |
| Distancia — CAT 5E | 100 m |
| Distancia — CAT 6 | 120 m |
| Latencia de transmisión | 80 – 130 ms |
| Entrada de vídeo | HDMI |
| Entrada de mantenimiento | Micro USB (actualización de firmware) |
| Salida de red | Ethernet |
| Salida IR | IR Out |
| Longitud máx. cable HDMI | ≤ 5 m |
| Botones | Reset (pulsación corta: reinicio; 5 s: restablecimiento de fábrica) |
| Indicadores LED | Alimentación / Transmisión de datos / Red |
| Alimentación | DC 5 V / 2 A |
| Consumo | ≤ 3,5 W |
| Dimensiones (An × Al × Fo) | 96,8 × 23,7 × 94 mm |
| Peso | 154 g |
| Temperatura de trabajo | -20 °C – 60 °C |
| Humedad de trabajo | 0 – 90 % (sin condensación) |
| Temperatura de almacenamiento | -30 °C – 70 °C |
| Humedad de almacenamiento | 0 – 90 % (sin condensación) |
