El TC-JBE es un módulo transmisor de alarma de incendio (ATE) certificado EN54-21, diseñado para integrarse de forma nativa en centrales Jade Bird serie Draco. Admite vías de comunicación IP, GPRS y Dual Path. Se alimenta a 24 V DC desde la propia central y requiere la tarjeta de red JBE-P2L2-NET. Incorpora entradas supervisadas para estado de alarma y avería, supervisión continua del enlace y configuración remota o local mediante software de gestión. Dimensiones: 148 × 105 × 35 mm; peso aproximado 220 g.

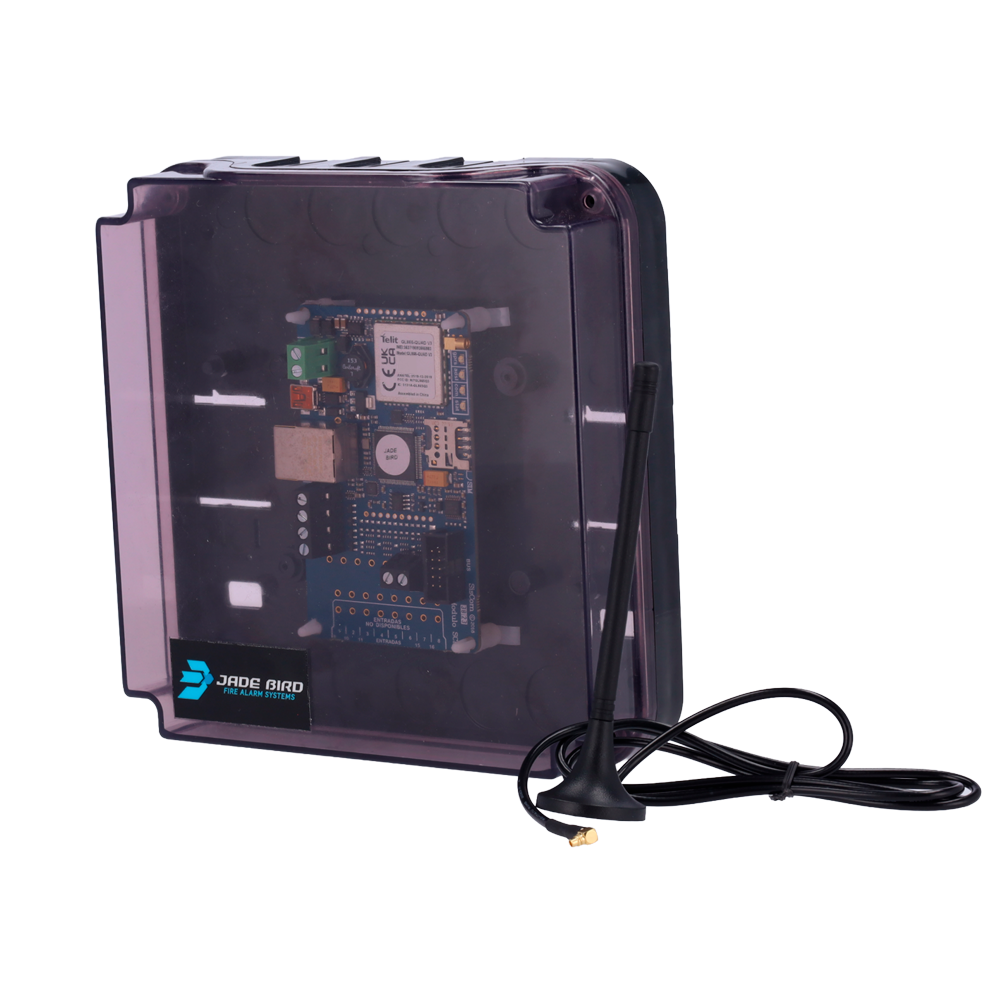

El Jade Bird TC-JBE es un módulo transmisor de alarma de incendio (ATE) certificado según la norma EN54-21, concebido para integrarse de forma nativa en las centrales analógicas Jade Bird de la serie Draco. Su arquitectura de comunicación multi-vía —IP, GPRS y Dual Path— garantiza la transmisión de eventos de incendio con la máxima disponibilidad exigida por los estándares europeos más rigurosos.
Nota: este módulo requiere obligatoriamente la tarjeta de red JBE-P2L2-NET instalada en la central para su correcto funcionamiento. Se alimenta exclusivamente desde la propia central a 24 V DC; no precisa fuente externa.
El TC-JBE se comunica mediante el bus propietario de Jade Bird, lo que permite una integración directa sin pasarelas intermedias. Cada evento detectado —alarma, avería o supervisión— se transmite con información detallada: punto exacto, zona y tipo de sensor. La configuración del módulo se realiza de forma remota o local a través del software de gestión de Jade Bird, lo que simplifica tanto la puesta en marcha como el mantenimiento preventivo.
El módulo soporta tres modalidades de transmisión. En la versión Dual Path, IP y GPRS operan simultáneamente como vías primaria y de respaldo, asegurando la continuidad del enlace incluso ante el fallo de una de las redes. La supervisión de línea es continua: el TC-JBE monitoriza de forma permanente el estado del enlace de comunicación y genera un aviso de avería ante cualquier interrupción, cumpliendo así con los requisitos de supervisión de la norma EN54-21.
El módulo dispone de entradas supervisadas para el estado de alarma y avería, con resistencias de final de línea (EOL) que permiten detectar cortos y aperturas en el cableado. La configuración puede realizarse tanto de manera local como en remoto mediante el software de gestión, lo que facilita ajustes sin necesidad de desplazamiento al emplazamiento.
La carcasa está fabricada en ABS ignífugo o con base metálica según lote de fabricación. Sus dimensiones compactas (148 × 105 × 35 mm) y su peso aproximado de 220 g permiten alojarlo en el interior de la envolvente de la central, tanto en carril DIN interno como mediante fijación con tornillería en el chasis. El grado de protección IP30 es adecuado para instalación en interior de envolventes certificadas.
| Tipo de dispositivo | Transmisor de Alarma de Incendio (ATE) |
|---|---|
| Certificación | EN54-21 |
| Protocolo de red | Integración nativa con buses Jade Bird |
| Vías de comunicación | IP / GPRS / Dual Path |
| Alimentación | 24 V DC (suministrada por la central) |
| Tarjeta de red requerida | JBE-P2L2-NET |
| Supervisión de línea | Monitorización continua del enlace de comunicación |
| Entradas/Salidas | Entradas supervisadas para estado de alarma y avería |
| Configuración | Remota o local mediante software de gestión |
| Dimensiones (Al × An × Pr) | 148 mm × 105 mm × 35 mm |
| Peso neto | 220 g (aprox., sin antena ni cables) |
| Material de la carcasa | ABS ignífugo / Base metálica según lote |
| Tipo de montaje | Carril DIN interno o fijación mediante tornillería en chasis de central |
| Grado de protección | IP30 |
