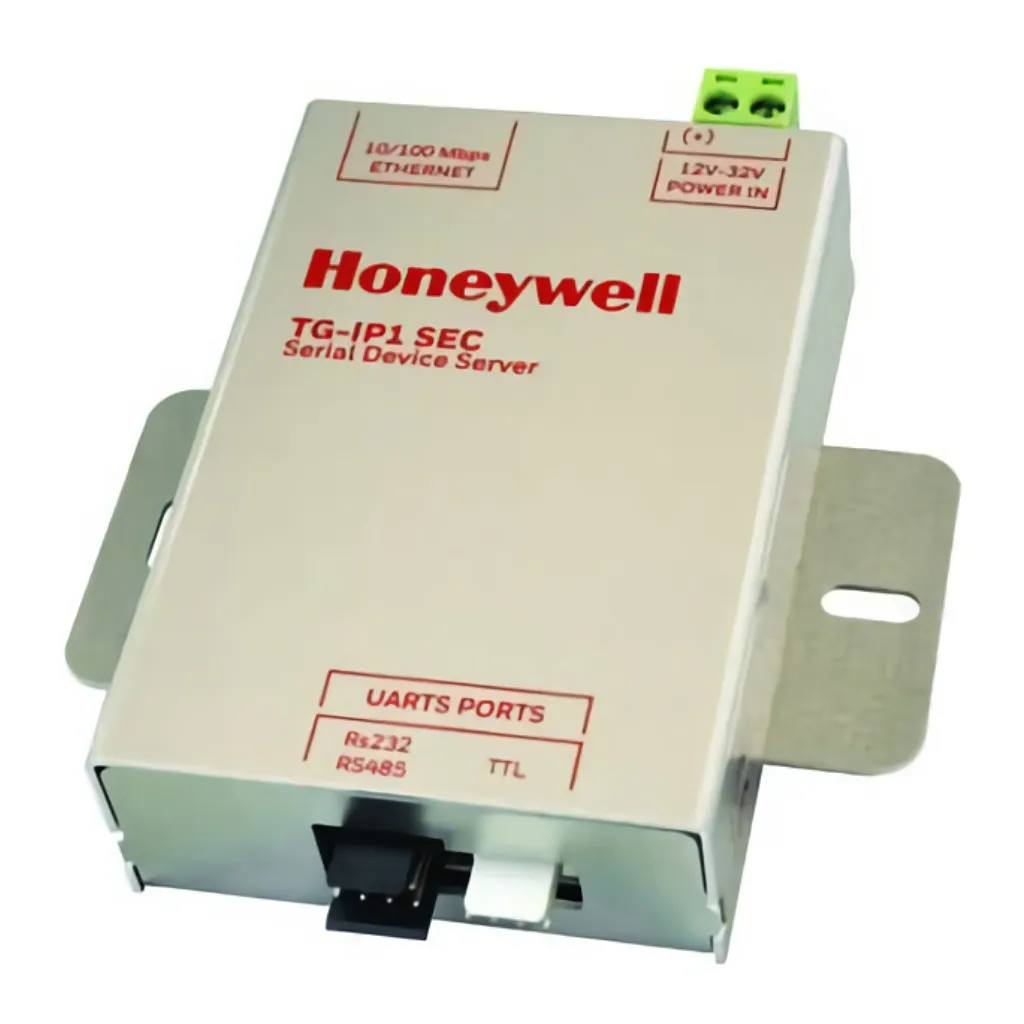

El NOTIFIER TG-IP1-SEC es un servidor de puerto serie que permite conectar centrales de incendio al software de gestión gráfica TG mediante protocolo IP con encriptación AES128. Compatible con redes Ethernet 10/100 Mbps, admite interfaces RS232, RS485 y TTL, y se alimenta entre 10 y 32 VDC. Incluye el cableado de conexión necesario para su instalación.
El TG-IP1-SEC es el servidor de puerto serie de NOTIFIER que permite integrar centrales de detección de incendio con el software de gestión gráfica TG a través de redes IP. Gracias a su compatibilidad con los protocolos TCP y UDP y la encriptación AES128, garantiza una comunicación segura entre el hardware de campo y la plataforma de supervisión gráfica.
Comunicación TCP/UDP sobre Ethernet 10/100 Mbps con encriptación AES128.
Soporta RS232, RS485 y TTL UART para adaptarse a distintos equipos de central.
Acepta tensiones de 10 a 32 VDC, facilitando su integración en distintos cuadros de alimentación.
Interfaz web HTML5 integrada para ajustar red, UART, puertos y contraseña sin software adicional.
Incluye el cableado de conexión necesario para los puertos RS232, RS485 y TTL.
El dispositivo permite configurar una dirección IP de host autorizado para la comunicación, siendo obligatorio definirla para que la conexión TCP/UDP sea posible.
El TG-IP1-SEC actúa como puente entre las centrales de incendio y el software de gestión gráfica TG, convirtiendo la comunicación serie en tráfico IP estructurado. Esto posibilita la supervisión centralizada de instalaciones de detección desde un puesto de control con software TG.
La encriptación AES128 protege el canal de comunicación entre el servidor de puerto y el host autorizado, reduciendo el riesgo de accesos no autorizados a la red de detección de incendio.
El acceso a la configuración se realiza mediante navegador web compatible con HTML5. Desde la interfaz es posible ajustar los parámetros de red, configurar el UART (baudrate, paridad, bits de datos y stop), definir los puertos TCP/UDP y gestionar la contraseña de acceso. También dispone de procedimiento de restauración a valores de fábrica mediante dip-switch.
El puerto RS232 incorpora protección contra descargas electrostáticas de más de 15 kV, y el puerto Ethernet dispone de aislamiento de 1500 Vrms, protegiendo el dispositivo frente a transitorios eléctricos en entornos industriales.
| Parámetro | Valor |
|---|---|
| Voltaje de alimentación | 10 VDC – 32 VDC |
| Consumo de corriente (nominal) | 200 mA – 90 mA |
| Tensión puerto TTL UART | 3,3 VDC |
| Protección ESD puerto RS232 | >15 kV |
| Aislamiento puerto Ethernet | 1500 Vrms |
| Temperatura de funcionamiento | -10 °C a +40 °C |
| Humedad relativa | >90 % (sin condensación) |
| Anchura | 90,0 mm |
| Altura (sin conectores) | 109,5 mm |
| Grosor | 23,5 mm |
| Peso | 80 g |
| Conexión Ethernet | RJ45 / Cat5 UTP/FTP |
| Conexión RS232 | Conector DB9 estándar (suministrado) |
| Conexión RS485 | Cable 3 conductores A, B, GND (suministrado) |
| Conexión TTL | Conector a medida 4 conductores (suministrado) |
Indicado para instalaciones de detección de incendio que requieran supervisión remota mediante el software gráfico TG, integrando centrales con interfaz serie RS232 o RS485 en redes Ethernet existentes.
