La tarjeta INIM REL1INT convierte una salida supervisada (por ejemplo, salida NAC) o una salida de colector abierto en un contacto seco libre de tensión. Opera a 12 o 24 V seleccionables mediante puente. Incluye resistencia EOL de 47 kΩ integrada, LED indicador de estado y 4 orificios de fijación. Dimensiones: 45 × 35 mm.
La tarjeta INIM REL1INT es un módulo compacto diseñado para convertir salidas supervisadas o salidas de colector abierto en contactos secos libres de tensión. Gracias a su resistencia EOL integrada y a la selección de tensión mediante puente, simplifica la integración en instalaciones de seguridad e intrusión existentes.
📄 Descargar ficha técnica (PDF)
Transforma salidas supervisadas (NAC) o de colector abierto en contacto seco libre de tensión, ampliando las posibilidades de integración.
Opera a 12 o 24 V mediante puente de selección, con configuración predeterminada a 24 V de fábrica.
Resistencia de 47 kΩ integrada en los bornes de entrada para el equilibrado de salidas supervisadas sin necesidad de componentes externos.
LED verde en placa que indica el estado activo o inactivo del relé de forma inmediata.
Dimensiones de 45 × 35 mm con 4 orificios de fijación y separadores adhesivos incluidos para un montaje sencillo.
Distancia entre puntos de fijación: 36 / 24 mm. Consumo medio: 30 mA. Rango de temperatura de funcionamiento: -5 °C a +40 °C.

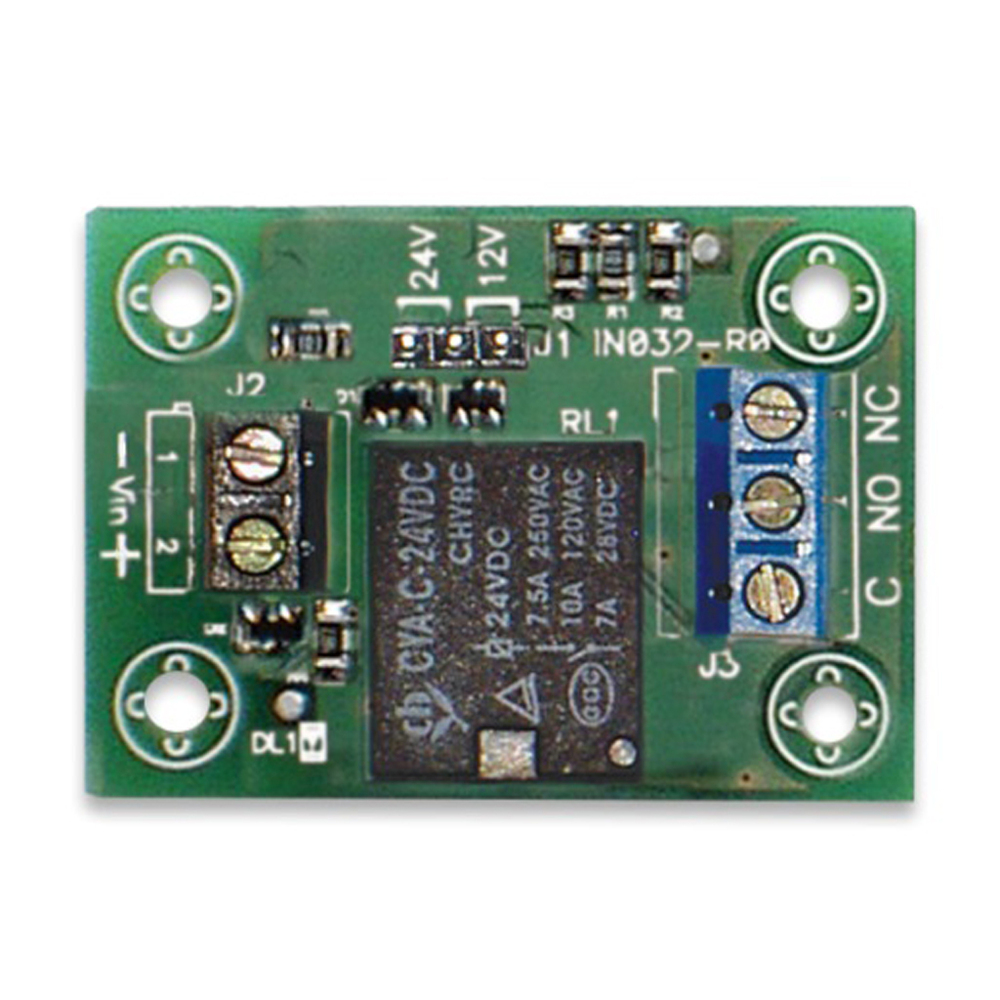

La placa incorpora bornes de entrada (Vin), bornes de salida de contacto seco (normalmente abierto y normalmente cerrado), puente de selección de tensión en dos posiciones, LED indicador de estado y cuatro puntos de fijación mediante tornillo.
El relé ofrece contacto normalmente abierto (NO) y normalmente cerrado (NC) referenciados al común (C), permitiendo adaptarse a distintos esquemas de conexión en la instalación.
Se incluyen cuatro separadores adhesivos de plástico para facilitar el montaje en superficie. Los cuatro orificios de fijación permiten también el anclaje mediante tornillo con una distancia entre puntos de 36 / 24 mm.
| Alimentación | 12 / 24 V |
|---|---|
| Consumo medio | 30 mA |
| Resistencia en bornes de entrada | 47 kΩ |
| Temperatura de funcionamiento | -5 °C / +40 °C |
| Dimensiones | 45 × 35 mm |
| Distancia entre puntos de fijación | 36 / 24 mm |
Idónea para instalaciones de intrusión donde se necesite adaptar la salida de una central o dispositivo con salida supervisada o colector abierto a equipos que requieran contacto seco, como sirenas, módulos de expansión o sistemas de automatización compatibles.
