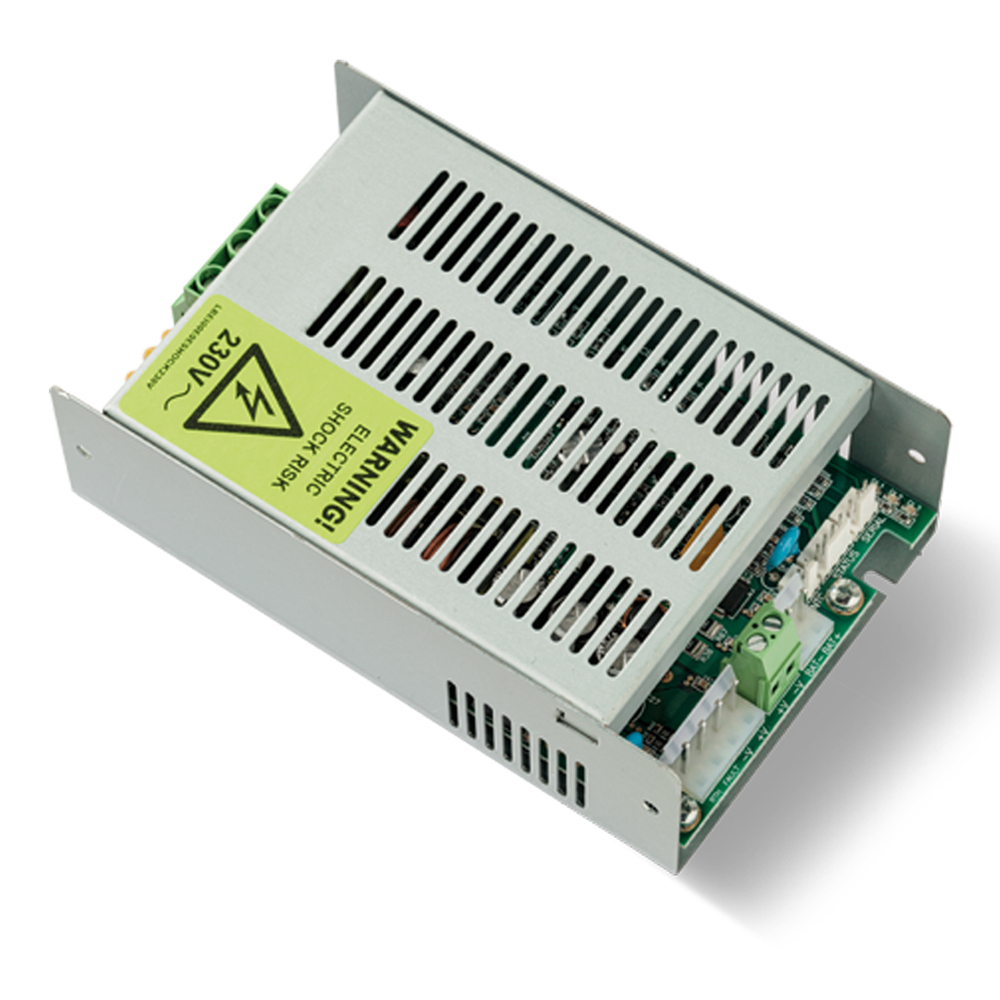

Módulo alimentador INIM IPS12060G de tecnología de conmutación con salida nominal de 13,8 Vcc, corriente máxima total de 3,7 A (2,5 A para carga externa y 1,2 A para recarga de batería). Incluye circuito de cargador de baterías separado, gestión de sonda térmica ProbeTH, protección contra sobrecargas y cortocircuitos, 2 salidas OC de avería y 3 LEDs de señalización. Sin caja. Dimensiones: 42 × 138 × 87 mm.
El INIM IPS12060G es un módulo alimentador de conmutación diseñado para sistemas de intrusión que requieren una gestión diferenciada de la alimentación y la recarga de baterías. Con una tensión de salida nominal de 13,8 Vcc y una corriente máxima total de 3,7 A, distribuye 2,5 A para la carga externa y 1,2 A para la recarga de la batería mediante circuitos completamente independientes.
📄 Descargar ficha técnica (PDF)
Circuito independiente para la recarga de baterías (1,2 A), sin interferir con la corriente de carga externa (2,5 A).
Entrada para sonda térmica que regula la tensión de salida según la temperatura de las baterías, protegiéndolas del sobrecalentamiento.
Incorpora protección contra sobrecargas y cortocircuitos para garantizar la seguridad del sistema y de los dispositivos conectados.
Dispone de 3 LEDs de señalización y 2 salidas OC de avería para informar al sistema de posibles fallos en la alimentación.
Diseño compacto (42 × 138 × 87 mm, 450 g) para integración directa en armarios o centrales de alarma existentes.
Módulo sin caja. La instalación debe realizarse en un recinto adecuado conforme a la normativa aplicable. Consulte con un instalador cualificado.
El módulo acepta tensión de red de 230 V~ con un margen de −15 % / +10 % y frecuencia de 50-60 Hz. El consumo máximo de la red es de 0,5 A.
La tensión de salida nominal es de 13,8 Vcc, con un intervalo de funcionamiento de 9 a 13,8 Vcc. La corriente máxima total alcanza los 3,7 A, repartidos en 2,5 A para la carga externa y 1,2 A dedicados exclusivamente a la recarga de la batería.
Los 3 LEDs de señalización permiten verificar el estado operativo del módulo de forma visual. Las 2 salidas OC de avería facilitan la integración con la central de alarma para notificación de fallos.
| Parámetro | Valor |
|---|---|
| Tensión de entrada | 230 V~ -15% +10%, 50-60 Hz |
| Consumo máximo de red | 0,5 A |
| Tensión de salida nominal | 13,8 Vcc |
| Intervalo de tensión de salida | 9 a 13,8 Vcc |
| Corriente máxima total | 3,7 A |
| Corriente para carga externa | 2,5 A |
| Corriente para recarga de batería | 1,2 A |
| Cargador de baterías separado | Sí |
| Salidas OC de avería | 2 |
| LEDs de señalización | 3 |
| Protección sobrecargas | Sí |
| Protección cortocircuitos | Sí |
| Sonda térmica ProbeTH | Sí |
| Dimensiones (H × A × P) | 42 × 138 × 87 mm |
| Peso | 450 g |
| Clase de aislamiento | I |
El IPS12060G está orientado a sistemas de intrusión que precisan alimentación estabilizada con carga de baterías de respaldo gestionada de forma independiente. Su formato modular lo hace idóneo para integrarse en centrales y armarios de alarma donde se requiera supervisión de averías mediante salidas OC.
