Módulo fuente de alimentación conmutada de 1000W diseñado exclusivamente para centrales de la serie PREVIDIA ULTRA de INIM. Ofrece una salida de 26 Vcc nominal, corriente máxima de 38 A (a 230 V~), cargador de baterías integrado de 3 A, 2 salidas supervisadas programables y 1 relé configurable. Incluye protección contra sobrecarga, sobretensión y recalentamiento.

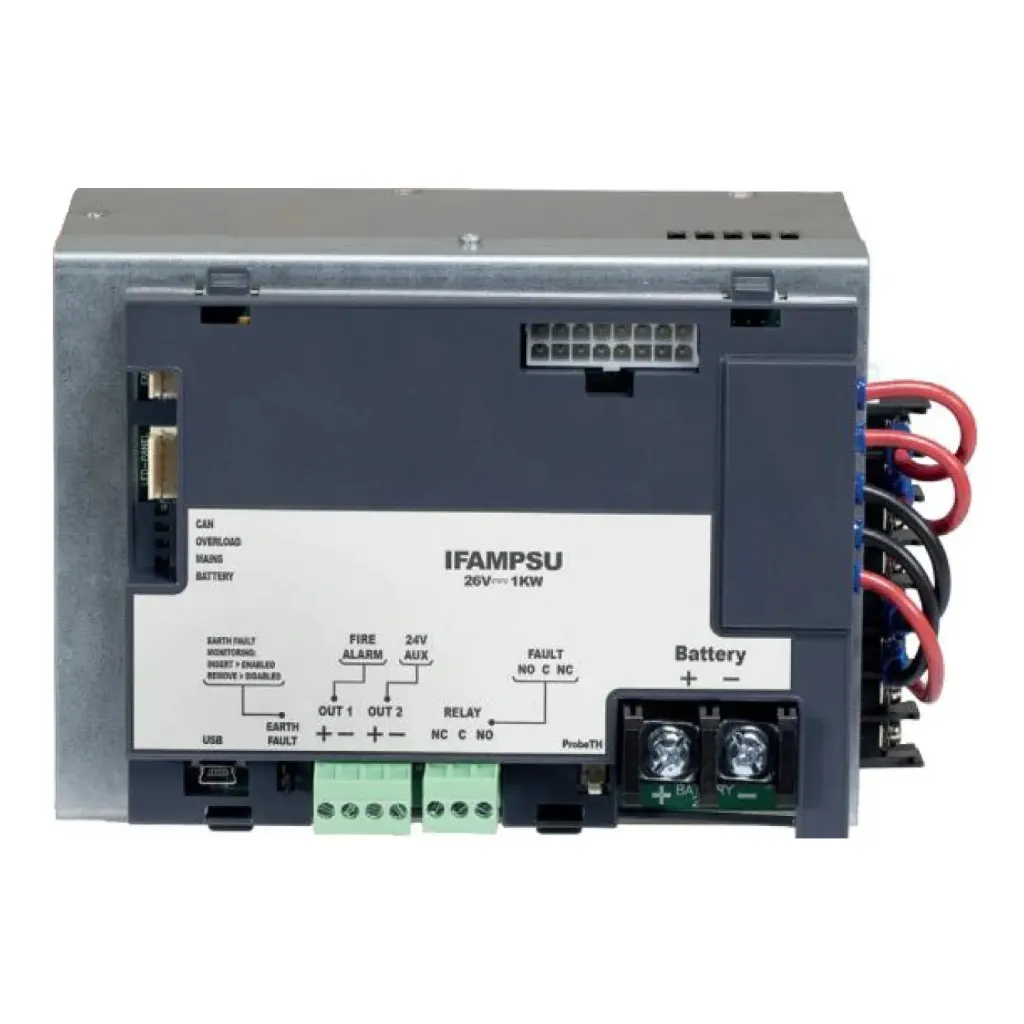

El INIM IFAMPSU es un módulo fuente de alimentación conmutada de 1000 W diseñado exclusivamente para las centrales de detección de incendios de la serie PREVIDIA ULTRA. Se conecta a la red eléctrica y proporciona hasta 38 A al sistema (a 230 V~), con cargador de baterías integrado, dos salidas supervisadas programables y una salida de relé configurable.
Este módulo es compatible únicamente con las centrales de la serie PREVIDIA ULTRA. Solo puede instalarse un módulo IFAMPSU por armario metálico, con un máximo de 4 por central.
El IFAMPSU acepta tensiones de entrada de 115 V~ o 230 V~ (±10%/-15%) a 50/60 Hz, lo que lo hace apto para diferentes entornos de instalación. La tensión de salida es de 26 Vcc nominal ±10%, con una rizado máximo de salida de 200 mVpp. El factor de potencia alcanza 0,95 a 230 V~ con plena carga y 0,99 a 115 V~.
Incorpora un cargador de baterías de 3 A capaz de mantener en carga baterías de 17 Ah, 24 Ah o 38 Ah. El consumo de las baterías en caso de falta de red es de tan solo 30 mA. El módulo incluye control y supervisión del estado de las baterías.
Dispone de 2 salidas supervisadas programables (OUT1 y OUT2) con una corriente máxima de 1,5 A a 27,6 V cada una, y 1 salida de relé con capacidad de 5 A a 30 V. En la configuración de fábrica, el relé actúa como salida de alarma, salida AUX y señalización de fallo, aunque es configurable según las necesidades de la instalación.
El módulo incorpora protección contra sobretensión (29/33 V, con restablecimiento automático al cesar la condición de sobrecarga), protección contra sobrecarga (al 105/135% del potencial declarado) y protección contra recalentamiento, que suspende la salida y la reactiva al recuperar la temperatura normal.
El módulo cuenta con una CPU dedicada para el control y la comunicación con el módulo central FPMCPU a través del bus CAN DRIVE+. Dispone de 4 LED de actividad y estado, y permite la actualización de firmware mediante puerto mini-USB.
| Potencia | 1000 W |
|---|---|
| Tensión de alimentación | 115 V~ / 230 V~ (+10% -15%), 50/60 Hz |
| Consumo máximo de red | 5 A @ 230 V~ / 8,5 A @ 115 V~ |
| Tensión de salida | 26 Vcc nominal ±10% |
| Rizado máximo de salida | 200 mVpp |
| Factor de potencia | 0,95 @ 230 V~ / 0,99 @ 115 V~ (plena carga) |
| Corriente máxima total (Imax b, EN54-4) | 38 A @ 230 V~ / 32 A @ 115 V~ |
| Corriente para cargas externas (Imax a, EN54-4) | 35 A @ 230 V~ / 29 A @ 115 V~ |
| Corriente cargador de baterías | 3 A |
| Corriente máx. por salida (OUT1/OUT2) | 1,5 A @ 27,6 V |
| Capacidad relé | 5 A, 30 V |
| Consumo baterías (falta de red) | 30 mA |
| Protección sobretensión | 29/33 V, restablecimiento automático |
| Protección sobrecarga | 105/135% del potencial declarado |
| Eficiencia | Hasta el 94% |
| Salidas supervisadas | 2 |
| Salida de relé | 1 |
| Actualización de firmware | Vía puerto mini-USB |
| LED de estado | 4 |
| Dimensiones | 250 × 137 × 123 mm |
| Peso | 2,3 kg |
| Material carcasa | Plástico (tapa) / Metal (caja y base) |
| Color tapa | RAL 7015 |
| Clase de llama | UL 94 V-2 |
El IFAMPSU está indicado para instalaciones de detección y alarma de incendios que empleen centrales de la serie PREVIDIA ULTRA de INIM, donde se requiera ampliar la capacidad de alimentación del sistema mediante armarios adicionales. Resulta especialmente adecuado en grandes instalaciones que precisen hasta 4 módulos de alimentación distribuidos en diferentes armarios, garantizando el suministro energético necesario para el conjunto del sistema.
