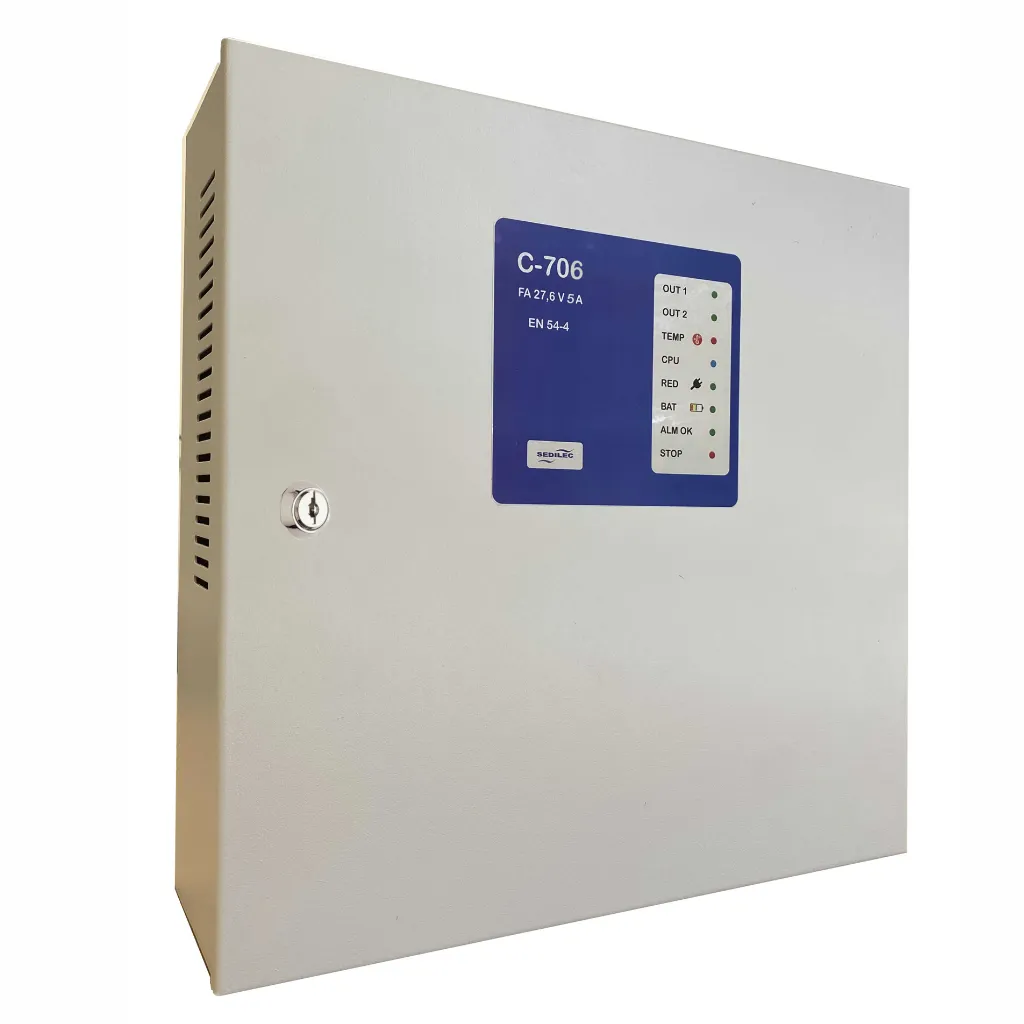

Fuente de alimentación conmutada Global C-706-SMPS de 27,6 VDC y 5 A en caja metálica, con dos salidas de 2,5 A, carga y supervisión de baterías 12 V 7 Ah, señalización de fallos (red, batería y alimentación) mediante relés y cumplimiento de la normativa EN 54-4 para sistemas de detección de incendios.
La Global C-706-SMPS es una fuente de alimentación conmutada de 138 W diseñada específicamente para sistemas de detección y seguridad contra incendios según la normativa EN 54-4. Suministra 27,6 V y 5 A mediante dos salidas independientes de 2,5 A, y gestiona la carga y supervisión de dos baterías de 12 V 7 Ah.
La tensión de salida de batería es ajustable entre 23 y 28 V. La desconexión automática por descarga profunda actúa a 21 V. El fusible de red es de 2 A.
La C-706-SMPS acepta una tensión de entrada de 180 a 253 VAC a 50/60 Hz, con funcionamiento garantizado hasta un mínimo de 160 VAC. Ofrece dos salidas en paralelo (+Out1– y +Out2–) de 27,6 V con un máximo de 2,5 A por salida, cortocircuitables y protegidas contra sobretensiones mediante control electrónico. El rizado máximo es inferior al 2 % de la tensión de salida y el tiempo de estabilización es inferior a 5 segundos, con una eficiencia del 85 %.
La fuente carga y supervisa dos baterías de 12 V 7 Ah con una corriente máxima de carga de 1,5 A. Realiza un test dinámico del estado de las baterías cada 15 segundos y activa la protección de descarga profunda a 21 V. El tiempo máximo de carga al 80 % de capacidad es de 24 horas. La tensión de salida de batería es ajustable entre 23 y 28 V.
Incorpora relés de estado sólido con contacto normalmente cerrado (NC) para tres tipos de fallo: fallo de red eléctrica (R1-R2), fallo de batería cuando la tensión cae por debajo de 23 V en ausencia de red o de 26 V con red presente (B1-B2), y fallo general de alimentación cuando la salida queda fuera del rango de 24 a 27,6 V o en cortocircuito (F1-F2). Además, dispone de señalización luminosa independiente para cada estado.
La envolvente está fabricada en chapa de acero de 1,2 mm con pintura epoxy RAL 7035 secada al horno, con capacidad interior para alojar las dos baterías de 7 Ah. Las dimensiones son 325 × 325 × 105 mm y el peso es de 2 kg. La clase ambiental es II, con rango de temperatura de -10 a +40 °C y humedad relativa máxima del 80 %.
| Tensión de entrada | 180–253 VAC 50/60 Hz |
|---|---|
| Tensión mínima de funcionamiento | < 160 VAC |
| Fusible de red | 2 A |
| Tensión de salida | 27,6 V ± 10% |
| Corriente de salida total | 5 A (2 × 2,5 A) |
| Potencia conmutada | 138 W |
| Rizado máximo | < 2% de la tensión de salida |
| Eficiencia | 85% |
| Tiempo de estabilización | < 5 segundos |
| Baterías compatibles | 2 × 12 V 7 Ah |
| Corriente máxima de carga | 1,5 A a 27,6 V |
| Tensión ajuste batería | 23–28 V |
| Descarga profunda (corte) | 21 V |
| Test dinámico baterías | Cada 15 segundos |
| Tiempo de carga al 80% | 24 h |
| Rango de temperatura | -10 … +40 °C |
| Humedad relativa máxima | 80% |
| Clase ambiental | Clase II |
| Dimensiones | 325 × 325 × 105 mm |
| Peso | 2 kg |
| Material caja | Acero 1,2 mm, RAL 7035 |
| Normativa | EN 54-4 |
La Global C-706-SMPS está indicada para su integración como fuente de alimentación principal en centrales y sistemas de detección y alarma de incendios que requieran cumplimiento con EN 54-4, instalaciones que precisen supervisión continua del estado de las baterías de respaldo y aplicaciones donde sea necesaria la señalización remota de fallos mediante contactos de relé libres de tensión.
