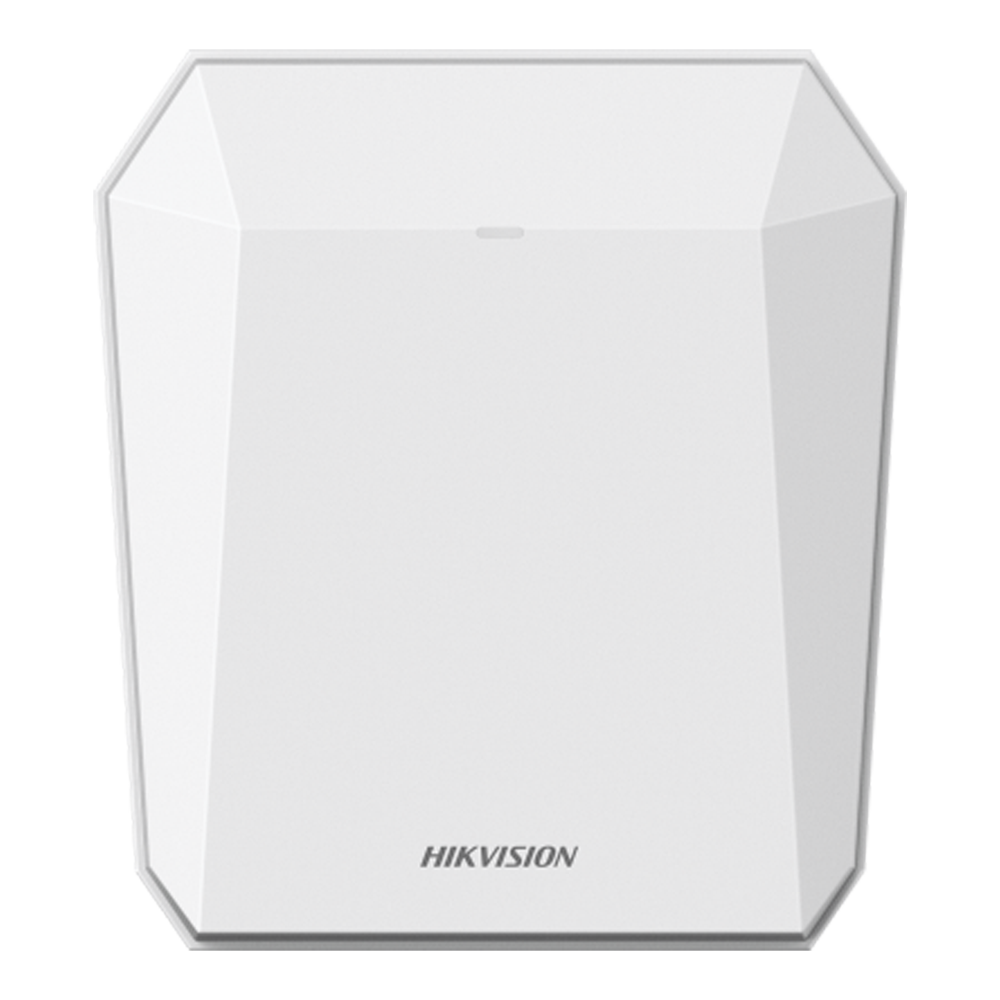

Radar de seguridad perimetral Hikvision DS-TDSB0G-FK/60m con tecnología phased array y modulación FMCW en banda 24,05–24,25 GHz. Detecta hasta 32 objetivos simultáneos: personas a 60 m y vehículos a 120 m. Ángulo horizontal 120°, 16 zonas de detección configurables, 4 líneas de activación, seguimiento PTZ inteligente y algoritmo de aprendizaje profundo embebido. Protección IP67, IK10 y NEMA 4X. Operativo de −40 °C a 65 °C.
El Hikvision DS-TDSB0G-FK/60m es un radar de seguridad perimetral de última generación que combina tecnología phased array con modulación FMCW (Frequency-Modulated Continuous Wave) de baja potencia para ofrecer detección de intrusos fiable en condiciones adversas: oscuridad total, niebla y lluvia moderada. Diseñado para entornos críticos como prisiones, centrales eléctricas, aeropuertos, museos y estaciones ferroviarias, integra un algoritmo de aprendizaje profundo embebido que filtra falsas alarmas causadas por vegetación en movimiento o animales pequeños.
Este producto requiere alimentación de 36 VDC ±25% o 24 VAC ±25% mediante bloque de terminales de dos hilos. La altura de instalación recomendada es 2,5 m (rango admisible: 2 a 4 m). La detección de vehículos alcanza 120 m mientras que la de personas queda limitada a 60 m según especificación del fabricante.
El DS-TDSB0G-FK/60m opera en la banda de 24,05 a 24,25 GHz con un ancho de barrido de 115 MHz. Gracias a la arquitectura phased array y la modulación FMCW de baja potencia, el radar obtiene simultáneamente la distancia, la velocidad y el ángulo de cualquier objetivo en movimiento dentro de su campo de cobertura. La tasa de escaneo alcanza hasta 12 ciclos por segundo, lo que garantiza una respuesta prácticamente en tiempo real ante cualquier intrusión. La resolución en distancia es de 1,3 m con una precisión de ±1,2 m, y la resolución angular de 12° con una precisión de ±1°. El rango de medición de velocidad abarca de −19 a 19 m/s con una resolución de 0,075 m/s y una precisión de ±0,1 m/s.
El radar discrimina de forma nativa entre personas y vehículos gracias al algoritmo de aprendizaje profundo embebido, que analiza el flujo de vídeo procedente de las cámaras enlazadas para confirmar la naturaleza del objetivo y descartar falsas alarmas. Permite detectar hasta 32 objetivos de forma simultánea y gestionar hasta 16 zonas de detección independientes junto con 4 líneas de activación configurables. Las zonas pueden definirse como zona de alerta temprana, zona de advertencia o zona deshabilitada, adaptándose a la geometría real del perímetro a proteger.
El sistema Radar + PTZ Smart Tracking permite que el radar localice un objetivo y ordene automáticamente a una cámara PTZ enlazada que lo siga y grabe. Los modos de seguimiento disponibles son: prioridad temporal, prioridad por distancia, conmutación automática multitarget y prioridad por objetivo activado. Esta vinculación multidimensional permite obtener evidencia visual precisa del intruso desde el primer instante de la detección, eliminando la necesidad de operadores vigilando monitores de forma continua.
El DS-TDSB0G-FK/60m incorpora tres modos de escena seleccionables —Experto, Abierto y Arbustos— que optimizan los parámetros de detección según el entorno de instalación. La sensibilidad es configurable de forma independiente en cada zona. El análisis local de vídeo permite rechazar falsas alarmas generadas por árboles en movimiento, animales pequeños u otros elementos no relevantes, aumentando la eficiencia operativa del sistema de seguridad sin saturar al operador con alertas irrelevantes.
El radar dispone de un puerto Ethernet RJ45 10/100/1000 Mbps autoadaptativo y soporta los protocolos TCP/IP, HTTP, HTTPS, DHCP, DNS, RTP, RTSP, NTP, IPv4/IPv6, UDP, SSL/TLS y ARP. Permite hasta 32 canales de visualización en directo simultáneos y hasta 16 usuarios con tres niveles de acceso: administrador, operador y usuario. La seguridad cibernética incluye protección por contraseña, cifrado HTTPS, autenticación básica y digest para HTTP/HTTPS, RTP/RTSP sobre HTTPS, control de tiempo de espera de sesión, TLS 1.2 y autenticación de host por dirección MAC. La integración con los clientes iVMS-4200 y Hik-Central Pro, así como la disponibilidad de SDK e ISAPI, facilitan su incorporación en sistemas de gestión de seguridad existentes. El almacenamiento integrado de 128 GB permite el registro local independientemente de la red.
La carcasa combina cubierta de policarbonato (PC) con cuerpo principal de aluminio inyectado ADC 12, logrando una estructura resistente y ligera de aproximadamente 1,8 kg. La estanqueidad IP67 según IEC 60529 garantiza protección total frente a polvo y frente a inmersión temporal en agua. La resistencia al vandalismo IK10 según IEC 62262 asegura la integridad del equipo ante impactos mecánicos. La protección NEMA 4X (NEMA 250-2018) añade resistencia a la corrosión, clasificando este modelo en el nivel de «protección moderada» de Hikvision, apto para zonas costeras a más de 2 km de la línea de costa y áreas con lluvia ácida. El rango de temperatura operativa abarca de −40 °C a 65 °C con humedad relativa de hasta el 95% sin condensación.
| Frecuencia de trabajo | 24,05 a 24,25 GHz |
|---|---|
| Forma de onda de modulación | FMCW |
| Ancho de barrido | 115 MHz |
| Tasa de escaneo | Hasta 12 ciclos/segundo |
| Ángulo de detección horizontal | 120° |
| Ángulo de detección vertical | 30° |
| Máx. objetivos detectables | Hasta 32 |
| Máx. zonas detectables | Hasta 16 |
| Máx. líneas de activación | Hasta 4 |
| Tipo de objetivo detectado | Personas, Vehículos |
| Distancia de detección | Personas: 60 m / Vehículos: 120 m |
| Resolución en distancia | 1,3 m |
| Precisión de medición de distancia | ±1,2 m |
| Resolución angular | 12° |
| Precisión angular | ±1° |
| Rango de medición de velocidad | −19 a 19 m/s |
| Resolución de velocidad | 0,075 m/s |
| Precisión de medición de velocidad | ±0,1 m/s |
| Radar + PTZ Smart Tracking | Compatible |
| Tipos de zona | Zona de advertencia, zona de alerta temprana, zona deshabilitada |
| Modos de seguimiento | Prioridad temporal, prioridad por distancia, conmutación automática multitarget, prioridad por objetivo activado |
| Modos de escena | Experto, Abierto, Arbustos |
| Gestión de mapa | Compatible |
| Protocolos de red | TCP/IP, HTTP, HTTPS, DHCP, DNS, RTP, RTSP, NTP, IPv4/IPv6, UDP, SSL/TLS, ARP |
| Canales de visualización en directo | Hasta 32 |
| API | SDK, ISAPI |
| Usuarios | Hasta 16 usuarios, 3 niveles: administrador, operador y usuario |
| Interfaz de red | 1× RJ45 10/100/1000 Mbps autoadaptativo |
| Almacenamiento integrado | 128 GB (tarjeta de memoria incorporada) |
| Alarma | 1 entrada, 4 salidas de relé (máx. 30 VDC / 125 VAC, 1 A) |
| RS-485 | 1× RS-485 |
| RS-232 | 1× RS-232 |
| Alimentación | 36 VDC ±25%, 0,67 A, máx. 24 W / 24 VAC ±25%, 1 A, máx. 24 W (bloque de terminales de dos hilos) |
| Material | Cubierta: PC / Cuerpo principal: ADC 12 |
| Dimensiones | 228 mm × 206 mm × 61 mm (L × An × Al) |
| Peso | Aprox. 1,8 kg |
| Temperatura de funcionamiento | −40 °C a 65 °C, humedad ≤95% (sin condensación) |
| Temperatura de almacenamiento | −40 °C a 60 °C, humedad ≤95% (sin condensación) |
| Altura de instalación | 2 a 4 m (recomendada: 2,5 m) |
| Protección | IP67 (IEC 60529), IK10 (IEC 62262), NEMA 4X |
| Clientes compatibles | iVMS-4200, Hik-Central Pro |
| Navegadores web | Chrome V61+, IE9–IE11, Firefox V41+, Edge |
