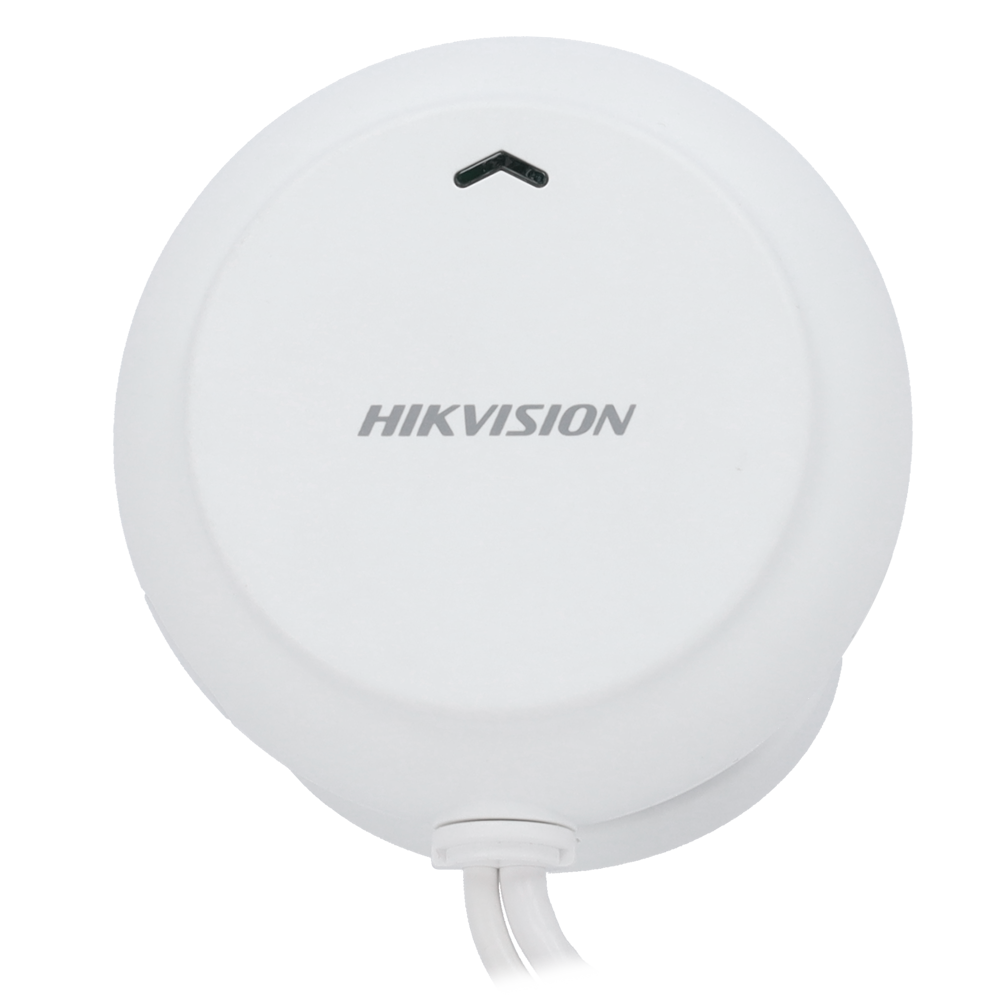

Radar de cuidado auxiliar Hikvision DS-TDSB00-EKH/POE/2M basado en la banda de 60-63 GHz con tecnología FMCW, MIMO y beamforming. Detección sin contacto de presencia, frecuencia respiratoria y cardiaca en tiempo real. Distancia de detección de 2,7 m, ángulo horizontal ±25° y vertical ±10°. Alimentación PoE 802.3af o DC 5 V tipo C, máx. 10 W. Conectividad Wi-Fi y Ethernet RJ45 10/100 Mbps. Protección IP54.
El Hikvision DS-TDSB00-EKH/POE/2M es un radar de cuidado auxiliar basado en la banda de 60 GHz que combina tecnologías FMCW, MIMO, beamforming y extracción de características micro-Doppler para monitorizar las constantes vitales de una persona sin ningún tipo de contacto físico ni invasión de la privacidad. Diseñado para instalarse sobre o junto a la cama, proporciona datos en tiempo real sobre frecuencia respiratoria, frecuencia cardiaca, presencia en cama y movimientos corporales.
Aviso técnico: el radar detecta un único objetivo simultáneamente. La altura de instalación en montaje en techo no debe superar 2,7 m desde la cama; en montaje lateral (recomendado) se recomienda 1 m de altura desde la cama.
El DS-TDSB00-EKH/POE/2M opera en la banda de 60 a 63 GHz mediante modulación de onda continua de frecuencia modulada (FMCW) combinada con MIMO y beamforming. Estas tecnologías permiten extraer características micro-Doppler del cuerpo humano con una precisión suficiente para distinguir movimientos torácicos mínimos asociados a la respiración y al latido cardiaco. Al trabajar en radiofrecuencia milimétrica, el sensor no capta imagen alguna, lo que garantiza la privacidad total del usuario monitorizando sin cámaras ni micrófonos.
El radar detecta y transmite en tiempo real la frecuencia respiratoria y la frecuencia cardiaca de la persona. Además, registra si el cuerpo humano se encuentra en la cama o fuera de ella, contabiliza el tiempo en cama y el tiempo fuera de cama, y cuantifica el número de movimientos corporales durante el reposo. Toda esta información facilita el análisis de la calidad del sueño y el estado de salud general, siendo especialmente útil en entornos de atención a personas mayores o dependientes.
El sensor cubre una distancia máxima de detección de 2,7 m con un ángulo de detección horizontal de ±25° y un ángulo de detección vertical de ±10°. Estas características aseguran que, instalado correctamente sobre la cama (techo) o en posición lateral a 1 m de altura, el haz del radar cubra toda la superficie del lecho sin necesidad de ajustes adicionales. El sistema está limitado a la detección de un único objetivo simultáneo de tipo humano.
El DS-TDSB00-EKH/POE/2M dispone de doble conectividad: interfaz Wi-Fi y puerto RJ45 10/100 Mbps autoadaptable. Admite una extensa lista de protocolos: TCP/IP, ICMP, HTTP, HTTPS, FTP, SFTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, SMTP, SNMP, IGMP, 802.1X, IPv4/IPv6, UDP, SSL/TLS, ISUP y ARP. La transmisión de datos hacia plataformas externas se realiza mediante el protocolo OTAP. Las API disponibles son ISAPI, SDK y OTAP. Soporta hasta 16 usuarios simultáneos con tres niveles de privilegio: administrador, operador y usuario.
La seguridad de las comunicaciones incluye protección por contraseña, contraseña compleja obligatoria, cifrado HTTPS, autenticación básica y digest para HTTP/HTTPS, RTP/RTSP sobre HTTPS, control de tiempo de espera, TLS 1.2 y autenticación por dirección MAC. La alimentación puede realizarse mediante DC 5 V / 2 A con conector tipo C o mediante PoE estándar 802.3af, tipo 1, clase 3, con un consumo máximo de 10 W en ambos casos. La carcasa es de material PC con grado de protección IP54 y dimensiones de Ø 90 mm × 81 mm, con un peso aproximado de 130 g. Es compatible con los clientes Hik-Central Pro, Hik-Connect y Hik-Partner Pro, así como con los navegadores IE9-IE11, Chrome V61+, Firefox V41+ y Edge.
El radar cuenta con certificaciones CE-EMC (EN 55032, EN IEC 61000-3-2, EN 61000-3-3, EN 50130-4), CE-RED (EN 305550-2, EN 300328, EN 301489-1, EN 301489-52, EN 301489-17, EN IEC 62311:2020), CE-LVD (EN 61010-1), CB (IEC 61010-1), CE-RoHS (2011/65/EU), WEEE (2012/19/EU), REACH (Reglamento CE n.º 1907/2006) e IP54 (IEC 60529). La temperatura de funcionamiento abarca de -10 °C a 50 °C con humedad de 0% a 90% (sin condensación), y el almacenamiento de -40 °C a 60 °C con humedad de hasta el 95% (sin condensación).
| Frecuencia de trabajo | 60-63 GHz |
|---|---|
| Modulación | FMCW |
| Ángulo de detección horizontal | ±25° |
| Ángulo de detección vertical | ±10° |
| Objetivos detectables (máx.) | 1 objetivo |
| Tipo de objetivo | Humano |
| Distancia de detección | 2,7 m |
| Funciones generales | Detección de presencia, detección de movimiento corporal, monitorización de frecuencia respiratoria y cardiaca |
| Protocolos de red | TCP/IP, ICMP, HTTP, HTTPS, FTP, SFTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, SMTP, SNMP, IGMP, 802.1X, IPv4/IPv6, UDP, SSL/TLS, ISUP, ARP |
| API | ISAPI, SDK, OTAP |
| Usuarios / Host | Hasta 16 usuarios; 3 niveles: administrador, operador y usuario |
| Seguridad | Protección por contraseña, HTTPS, autenticación básica y digest, RTP/RTSP sobre HTTPS, TLS 1.2, autenticación por MAC |
| Navegadores web | IE9-IE11, Chrome V61+, Firefox V41+, Edge |
| Clientes | Hik-Central Pro, Hik-Connect, Hik-Partner Pro |
| Interfaz de red | Wi-Fi, 1× RJ45 10/100 Mbps autoadaptable |
| Alimentación | DC 5 V / 2 A tipo C, máx. 10 W; PoE 802.3af tipo 1 clase 3, máx. 10 W |
| Material | PC |
| Dimensiones | Ø 90 mm × 81 mm (Ø 3,54″ × 3,19″) |
| Dimensiones del embalaje | 419 mm × 319 mm × 307 mm (16,5″ × 12,56″ × 12,09″) |
| Peso (sin embalaje) | Aprox. 130 g (0,29 lb.) |
| Peso (con embalaje) | Aprox. 520 g (1,15 lb.) |
| Temperatura de funcionamiento | -10 °C a 50 °C; humedad 0%-90% (sin condensación) |
| Temperatura de almacenamiento | -40 °C a 60 °C; humedad ≤ 95% (sin condensación) |
| Altura de instalación (techo) | ≤ 2,7 m desde la cama |
| Altura de instalación (lateral) | 1 m desde la cama (recomendado) |
| Protección | IP54 (IEC 60529) |
| Certificaciones EMC | CE-EMC: EN 55032:2015/A11:2020+A1:2020, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013+A1:2019/A2:2021, EN 50130-4:2011+A1:2014 |
| Certificaciones RF | CE-RED: EN 305550-2 V1.2.1, EN 300328 V2.2.2, EN 301489-1 V2.2.3, EN 301489-52 V1.2.1, EN 301489-17 V3.2.4, EN IEC 62311:2020 |
| Certificaciones de seguridad | CB: IEC 61010-1:2010+AMD1:2016; CE-LVD: EN 61010-1:2010+A1:2019 |
| Medio ambiente | CE-RoHS: 2011/65/EU; WEEE: 2012/19/EU; REACH: Reglamento CE n.º 1907/2006 |
