Cable de red U/UTP categoría 5E con conductor de cobre sólido desnudo (99,95 %) de 0,50 mm (24AWG), aislamiento HDPE y cubierta exterior de PVC gris de 5,00 mm de diámetro. Resistencia DC ≤ 9,38 Ω/100 m, impedancia 100 ± 15 Ω (1–100 MHz) y retardo ≤ 45 ns/100 m. Clasificación de resistencia al fuego CPR Eca/UL CM. Conforme a ANSI/TIA-568.2-D, IEC 61156, ISO/IEC 11801 y RoHS 2.0. Incluye hilo de desgarro (rip-cord). Disponible en bobina de 305 m o 100 m.

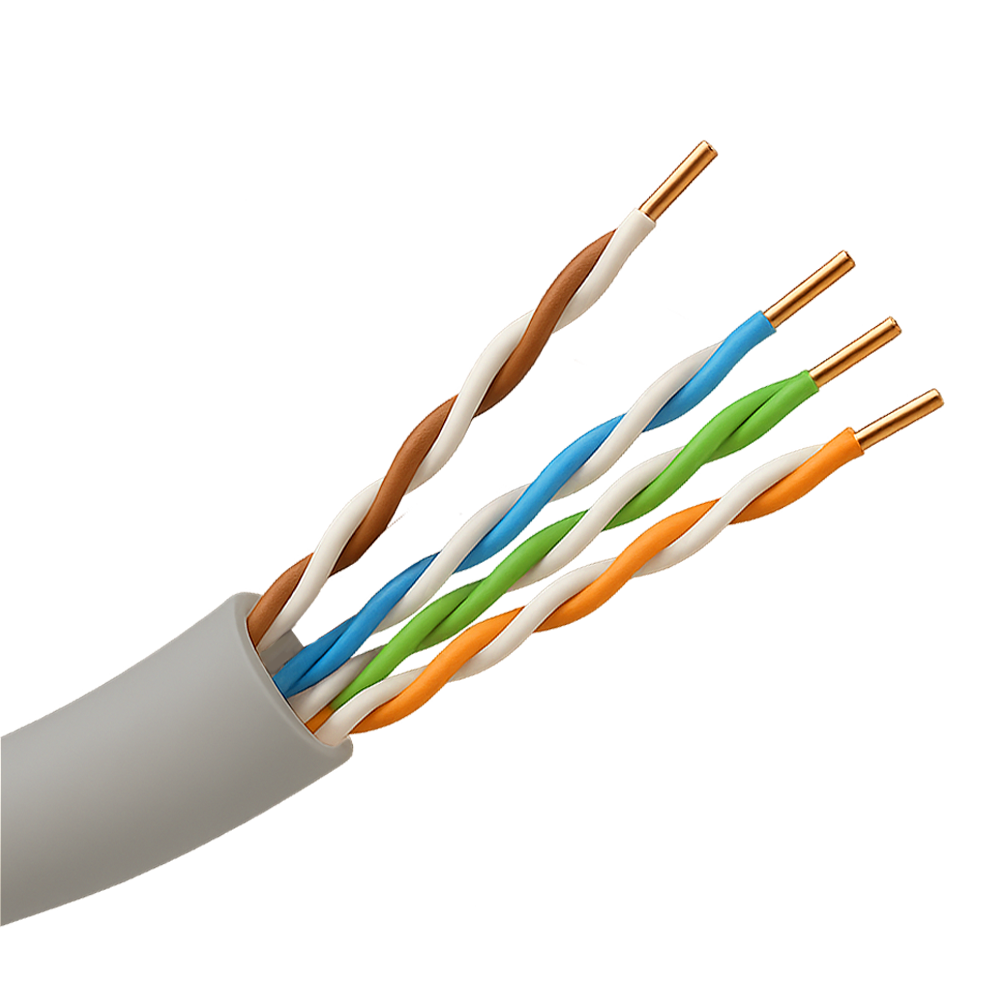

El Hikvision DS-1LN5E-S es un cable de par trenzado sin apantallar (U/UTP) de categoría 5E diseñado para cableado estructurado de alto rendimiento en entornos de telecomunicaciones, videovigilancia IP y redes de datos. Su conductor de cobre sólido desnudo de pureza 99,95 % garantiza baja resistencia eléctrica y una transmisión estable a lo largo de toda la instalación.
Este producto está disponible en dos longitudes: bobina estándar de 305 ± 1,5 m (DS-1LN5E-S) y bobina corta de 100 ± 0,5 m (DS-1LN5E-S-100). Verifique el modelo al realizar el pedido.
El DS-1LN5E-S emplea un conductor de cobre sólido desnudo con una pureza del 99,95 %, lo que se traduce en una resistencia DC máxima de 9,38 Ω/100 m y un desequilibrio de resistencia del conductor CC no superior al 4,0 %. El diámetro del conductor es de 0,50 ± 0,005 mm (calibre 24AWG), recubierto con aislamiento de polietileno de alta densidad (HDPE) de 0,88 ± 0,05 mm de diámetro y 0,50 ± 0,10 mm de espesor, material que ofrece excelentes propiedades dieléctricas y estabilidad térmica.
La cubierta exterior de PVC gris presenta un diámetro de 5,00 ± 0,40 mm y proporciona una sólida resistencia mecánica: antes del envejecimiento, la resistencia a la tracción es ≥ 10,0 MPa y el alargamiento ≥ 125 %; tras el periodo de envejecimiento (100 °C × 24 h × 10 días), los valores se mantienen en ≥ 8,0 MPa y ≥ 100 % respectivamente. El cable supera el ensayo de doblado en frío a -20 ± 2 °C durante 4 horas con un radio de curvatura de 8 veces el diámetro exterior, sin grietas visibles. Incorpora hilo de desgarro (rip-cord) para facilitar la apertura de la cubierta durante la instalación. No dispone de separador interno.
En el rango de frecuencias de 1,0 a 100,0 MHz, el cable presenta una impedancia característica de 100 ± 15 Ω y un retardo diferencial (delay skew) ≤ 45 ns/100 m. A 100 MHz, la atenuación es ≤ 22,0 dB, la pérdida de retorno (RL) ≥ 20,1 dB y el NEXT ≥ 35,3 dB. El cable cumple las normas de cableado estructurado ANSI/TIA-568.2-D, IEC 61156 e ISO/IEC 11801, así como los requisitos medioambientales RoHS 2.0. La clasificación de resistencia al fuego es CPR Eca y UL CM.
El DS-1LN5E-S ha sido validado mediante el test Fluke de enlace permanente de 90 metros funcionando de forma continua a 50 °C, y mediante el test Fluke de canal de 100 metros con carga continua de 57 V / 1 A de corriente continua (PoE), lo que lo hace idóneo para infraestructuras de alimentación a través de Ethernet en instalaciones de cámaras IP, puntos de acceso WiFi y otros dispositivos PoE. La tensión de operación declarada es de 57 V.
El cable opera en un rango de temperatura ambiente de -20 °C a 75 °C (-4 °F a 167 °F). La bobina de 100 m se suministra en caja de 255 mm (A) × 255 mm (H) × 100 mm (F); la bobina de 305 m, en caja de 350 mm (A) × 350 mm (H) × 200 mm (F).
| Modelo | DS-1LN5E-S |
|---|---|
| Categoría | Cat.5E U/UTP |
| Normas de referencia | ISO/IEC 11801, ANSI/TIA-568.2-D, RoHS 2.0 |
| Resistencia al fuego | CPR Eca / UL CM |
| Material conductor | Cobre sólido desnudo (99,95 %) |
| Diámetro conductor | 0,50 ± 0,005 mm (24AWG) |
| Material aislamiento | HDPE |
| Diámetro aislamiento | 0,88 ± 0,05 mm |
| Espesor aislamiento | 0,50 ± 0,10 mm |
| Material cubierta | PVC |
| Color cubierta | Gris |
| Diámetro cubierta | 5,00 ± 0,40 mm |
| Hilo de desgarro (rip-cord) | Sí |
| Separador | No |
| Resistencia tracción (antes envejecimiento) | ≥ 10,0 MPa |
| Alargamiento (antes envejecimiento) | ≥ 125 % |
| Periodo de envejecimiento | 100 °C × 24 h × 10 días |
| Resistencia tracción (tras envejecimiento) | ≥ 8,0 MPa |
| Alargamiento (tras envejecimiento) | ≥ 100 % |
| Doblado en frío | -20 ± 2 °C × 4 h, 8 × Ø exterior, sin grietas visibles |
| Impedancia (1,0–100,0 MHz) | 100 ± 15 Ω |
| Retardo diferencial (1,0–100,0 MHz) | ≤ 45 ns/100 m |
| Resistencia DC | ≤ 9,38 Ω/100 m |
| Desequilibrio resistencia DC | ≤ 4,0 % |
| Tensión de operación | 57 V (PoE) |
| Temperatura de funcionamiento | -20 °C a 75 °C (-4 °F a 167 °F) |
| Longitud (bobina estándar) | 305 ± 1,5 m |
| Longitud (bobina corta) | 100 ± 0,5 m |
| Dimensiones embalaje 100 m | 255 mm × 255 mm × 100 mm (A × H × F) |
| Dimensiones embalaje 305 m | 350 mm × 350 mm × 200 mm (A × H × F) |
| ATT a 1 MHz (≤ dB) | 2,0 |
| ATT a 100 MHz (≤ dB) | 22,0 |
| RL a 1 MHz (≥ dB) | 20,0 |
| RL a 100 MHz (≥ dB) | 20,1 |
| NEXT a 1 MHz (≥ dB) | 65,3 |
| NEXT a 100 MHz (≥ dB) | 35,3 |
| PS NEXT a 100 MHz (≥ dB) | 32,3 |
| EL FEXT a 100 MHz (≥ dB) | 23,8 |
| PS EL FEXT a 100 MHz (≥ dB) | 20,8 |
| Retardo de fase a 1 MHz (≤ ns) | 570 |
| Retardo de fase a 100 MHz (≤ ns) | 538 |
