Cable de red U/UTP categoría 5e en bobina de 305 m con conductor de cobre desnudo sólido de pureza 99,95 %, diámetro 0,450 ± 0,005 mm. Cubierta exterior color gris (ZLC1003), diámetro exterior 4,7 ± 0,4 mm. Impedancia 100 ± 15 Ω en rango 1,0-100,0 MHz, resistencia de CC máx. 14,8 Ω/100 m. Presentado en bandeja de madera con envase de cartón, longitud de empaque 305 ± 1,5 m.
El Hikvision DS-1LN5E-E/E es un cable de red U/UTP categoría 5e fabricado con conductor de cobre desnudo sólido de pureza 99,95 %, presentado en bobina de 305 metros para instalaciones de cableado estructurado, redes Ethernet y sistemas de videovigilancia IP.
Nota técnica: la documentación oficial no especifica temperatura de funcionamiento, certificaciones externas ni uso exterior/interior de forma explícita. Consulte la ficha técnica oficial para aplicaciones concretas.
El DS-1LN5E-E/E incorpora un conductor de cobre desnudo sólido con un contenido de pureza del 99,95 % y un diámetro nominal de 0,450 ± 0,005 mm. Esta pureza elevada garantiza una conductividad eléctrica óptima, reduciendo las pérdidas resistivas en instalaciones de red y videovigilancia frente a conductores de menor calidad o aleaciones de aluminio y cobre (CCA).
Las características eléctricas medidas a 20 °C definen un cable de rendimiento equilibrado para redes Cat5e: impedancia de 100 ± 15 Ω en el rango 1,0-100,0 MHz, retardo máximo de 45 ns/100 m en ese mismo rango frecuencial, resistencia de CC máxima de 14,8 Ω/100 m y desbalance de resistencia del conductor de CC máximo del 5,0 %. Estos valores aseguran la compatibilidad con equipos de red estándar y aplicaciones PoE.
La cubierta exterior presenta un diámetro externo de 4,7 ± 0,4 mm y un espesor de 0,50 ± 0,05 mm sobre un dieléctrico de diámetro 0,82 ± 0,04 mm. Antes del envejecimiento, la resistencia a la tracción es ≥ 13,5 MPa con una elongación ≥ 150 %. Tras el período de envejecimiento (100 °C × 24 h × 7 días), mantiene una resistencia a la tracción ≥ 12,5 MPa y una elongación ≥ 125 %. La prueba de flexión en frío se realiza a −20 ± 2 °C durante 4 h con un radio de doblado de 8 veces el diámetro exterior sin que aparezcan grietas visibles.
El cable sigue el código de colores estándar de cuatro pares: par 1 blanco-azul/azul, par 2 blanco-naranja/naranja, par 3 blanco-verde/verde y par 4 blanco-marrón/marrón. La cubierta exterior es de color gris ZLC1003 con marcado impreso de altura de letra 3,0 ± 0,3 mm y error de impresión y espaciado ≤ ±0,5 % por metro. La superficie se describe como limpia, sin defectos visibles.

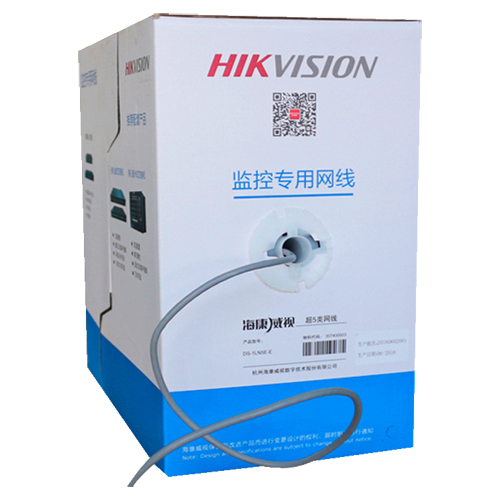

El cable se suministra en bobina sobre bandeja de madera protegida con envase de cartón, con una longitud de empaque de 305 ± 1,5 m. Incorpora cuerda de apertura para facilitar el tendido sin enredos y no lleva cable de drenaje. Las dimensiones exactas del envase de cartón están disponibles bajo solicitud al fabricante.
Gracias a su conductor de cobre sólido de alta pureza y sus parámetros eléctricos Cat5e, el DS-1LN5E-E/E resulta adecuado para instalaciones de cableado estructurado en redes Ethernet Fast y Gigabit, así como para la conexión de cámaras IP y equipos PoE en sistemas de videovigilancia. El formato en bobina de 305 m facilita la ejecución de proyectos de envergadura sin empalmes intermedios, optimizando la integridad de la señal a lo largo de todo el tramo.
| Marca | Hikvision |
|---|---|
| Modelo | DS-1LN5E-E/E |
| Tipo de cable | U/UTP categoría 5e |
| Longitud de bobina | 305 ± 1,5 m |
| Conductor | Cobre desnudo sólido |
| Pureza del conductor | 99,95 % |
| Diámetro del conductor | 0,450 ± 0,005 mm |
| Diámetro del dieléctrico | 0,82 ± 0,04 mm |
| Espesor de cubierta | 0,50 ± 0,05 mm |
| Diámetro exterior del cable | 4,7 ± 0,4 mm |
| Color de cubierta | Gris ZLC1003 |
| Código de colores de pares | Blanco-azul/azul · Blanco-naranja/naranja · Blanco-verde/verde · Blanco-marrón/marrón |
| Impedancia (1,0-100,0 MHz) | 100 ± 15 Ω |
| Retardo (1,0-100,0 MHz) | ≤ 45 ns/100 m |
| Resistencia de CC máx. | 14,8 Ω/100 m |
| Desbalance de resistencia DC máx. | 5,0 % |
| Resistencia a la tracción (antes envej.) | ≥ 13,5 MPa |
| Elongación (antes envej.) | ≥ 150 % |
| Período de envejecimiento | 100 °C × 24 h × 7 días |
| Resistencia a la tracción (después envej.) | ≥ 12,5 MPa |
| Elongación (después envej.) | ≥ 125 % |
| Prueba de flexión en frío | −20 ± 2 °C × 4 h · 8 × diámetro exterior · sin grietas |
| Altura de letra en marcado | 3,0 ± 0,3 mm |
| Error de impresión y espaciado | ≤ ±0,5 % / 1 m |
| Cuerda de apertura | Sí |
| Cable de drenaje | No |
| Embalaje | Bandeja de madera con envase de cartón |
