Fuentes de alimentación CCTV

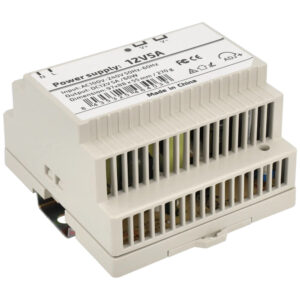

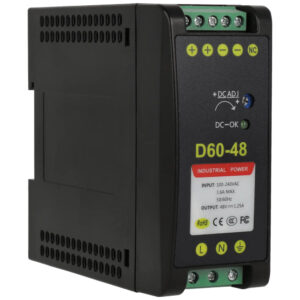

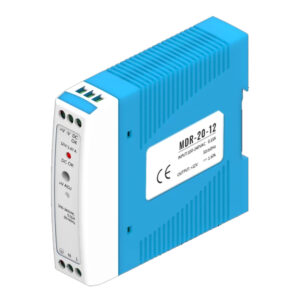

El carril DIN es el formato estándar cuando la electrónica va en cuadro o armario. En Mean Well tienes la escalera completa: HDR-15-12 (15 W) para un punto suelto, DR-60-12 con 54 W y 4,5 A a 12 VDC para dos o tres cámaras, y la serie NDR en 120, 240 y 480 W cuando alimentas un tramo entero. Todas montan sobre raíl TS-35 (algunas también sobre 7,5 y 15 mm) y trabajan con entrada universal 90-264 Vca. Elige por amperaje real, no por “tamaño”.

La mayoría de cámaras analógicas y domos IP de exterior van a 12 VDC; ahí entran la serie DR, HDR, LRS y RS. Los 48 Vcc de las NDR-75-48, NDR-120-48, NDR-240-48 o NDR-480-48, y la Dahua DRL-48V120W1AA, se usan para alimentar switches PoE, inyectores y equipamiento que trabaja a esa tensión. Confundir la tensión de salida es el error más caro de esta categoría: comprueba la etiqueta del equipo antes de pedir. Algunas NDR permiten ajuste de 48 a 55 Vcc.

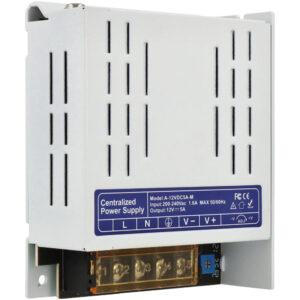

Cuando no hay carril, las series LRS y RS de Mean Well son la opción habitual: formato abierto en chapa, bornero atornillado y muy buena relación potencia/precio. Tienes RS-15-12 (1,3 A) y RS-25-12 (2,1 A) para consumos pequeños, y LRS-35-12, LRS-75-12, LRS-100-12 y LRS-150-12 hasta 12,5 A a 12 VDC. Van dentro de cuadro o caja de protección, nunca a la vista, y conviene dejar espacio para su ventilación.

Si vas a colgar 5, 9 o 19 cámaras de un mismo punto, la alimentación distribuida te ahorra cableado y desorden. Las Dahua PFM340-5CH (5 canales, 12 VDC 4 A), PFM341-9CH (9 canales, 5 A), PFM342-9CH (9 canales, 10 A) y PFM343-19CH (19 canales, 20 A) llevan salidas independientes protegidas, de forma que un cortocircuito en una cámara no tumba el resto. Reparte el consumo con criterio: la suma de las cámaras no debe superar el amperaje total de la fuente.

Suma el consumo de todos los equipos que van a colgar de la fuente (en amperios o vatios, según la ficha) y deja margen: no la hagas trabajar al 100 % de forma permanente. Recuerda que las cámaras con IR, calefactor o motorización PTZ consumen mucho más de noche o en arranque que en reposo. Si dudas entre dos modelos, sube al siguiente escalón de potencia; una fuente holgada calienta menos y dura más. Consúltanos el cálculo si tienes el listado de equipos.

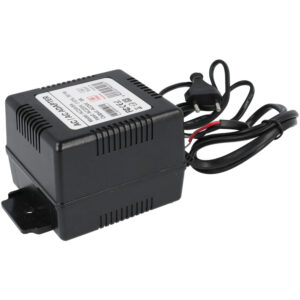

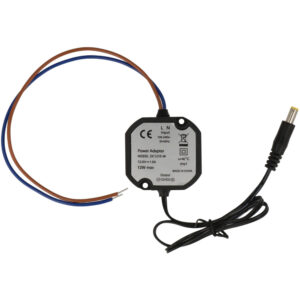

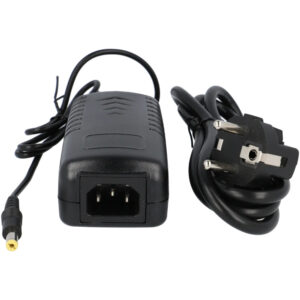

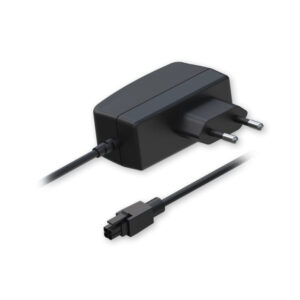

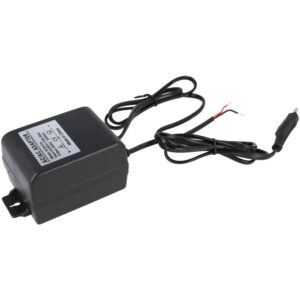

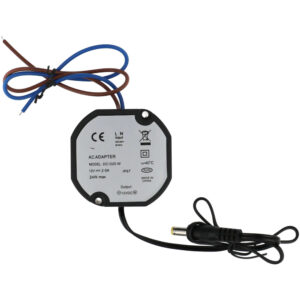

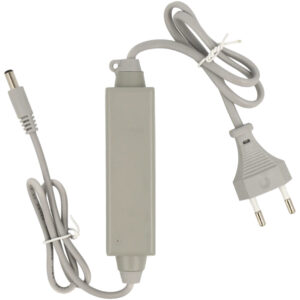

No todo es corriente continua. El Global IPT-AC24-ENC es un transformador encapsulado de 24 VAC y 1,46 A, formato pensado para equipos que piden alterna. Para puntos sueltos tienes alimentadores compactos tipo Dahua PFM320D-015 (12 V 1,5 A estabilizado) o PFM300 (12 VDC 2 A con carcasa cerrada), útiles para una cámara aislada, un videoportero o una prueba de banco sin montar cuadro.

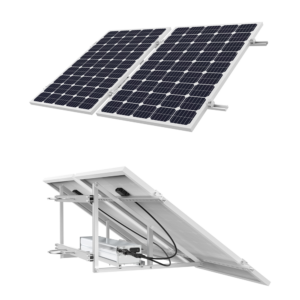

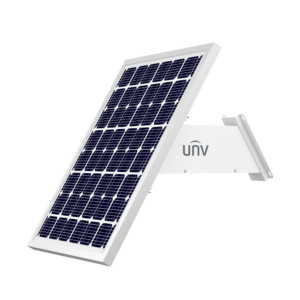

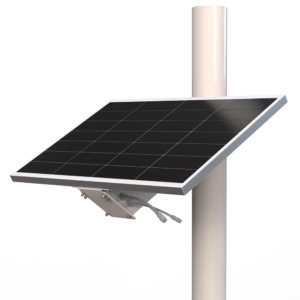

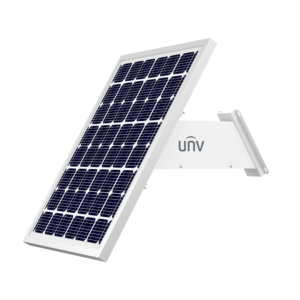

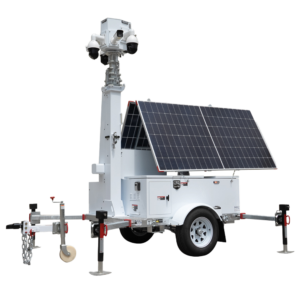

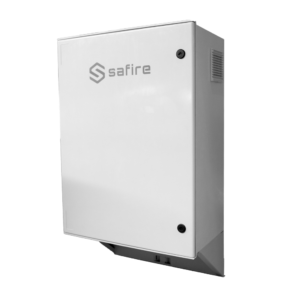

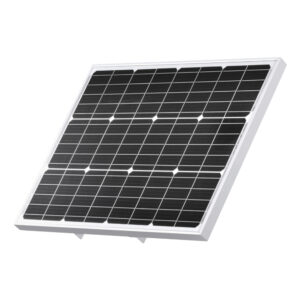

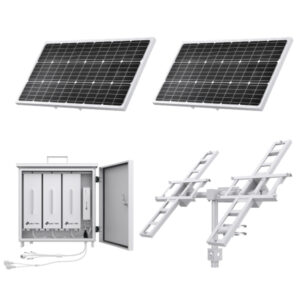

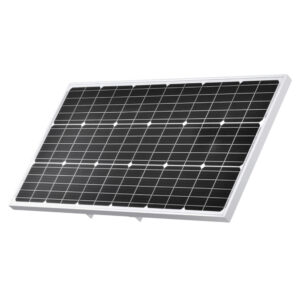

Para vallados, obra, fincas o puntos donde no llega el 230 V, la alimentación autónoma con panel solar y batería LiFePO4 es la salida. El Dahua PFM363L-D1-V2 es un panel monocristalino de 120 W que se suministra sin batería, para combinar con el acumulador que corresponda al consumo diario de la cámara. Dimensiona por autonomía en días nublados, no por el pico de verano, y ten en cuenta el consumo nocturno con IR encendido.

En 12 VDC la caída de tensión por el cable es el problema clásico: la cámara arranca de día y se reinicia de noche cuando entran los infrarrojos. Usa sección suficiente, acorta la tirada o alimenta en local con una fuente cercana. Si la distancia es grande, suele salir mejor pasar a PoE y alimentar el switch con una NDR de 48 Vcc, en lugar de estirar continua a 12 V.

Fíjate en el rango de temperatura y las certificaciones de cada ficha. Las NDR de Mean Well trabajan de −20 a +70 °C con aislamiento entrada-salida de 3000 Vca y eficiencia en torno al 89-92,5 %, y la Comnet PS-AMR4-12 aguanta de −40 a +71 °C con arranque en frío a −40 °C, con certificación UL 508 y TÜV. Ninguna de estas fuentes es estanca por sí sola: van dentro de envolvente con el IP adecuado.

Parte del catálogo lo tenemos en stock y otra parte se fabrica bajo pedido, así que si necesitas confirmar disponibilidad de un modelo concreto escríbenos por email antes de cursar el pedido y te lo comprobamos. No hay pedido mínimo: puedes pedir una sola fuente o el material de una obra completa. Y si no tienes claro qué tensión, amperaje o formato te conviene, pásanos el listado de equipos y te asesoramos antes de comprar. Instaladores e integradores, consultadnos condiciones.
