Fuente de alimentación DC 48 V en carril DIN de la serie HDR-150, con diseño ultradelgado de 105 mm (6SU), entrada universal 85-264 VCA y potencia nominal de hasta 153,6 W. Ideal para automatización industrial y domótica.

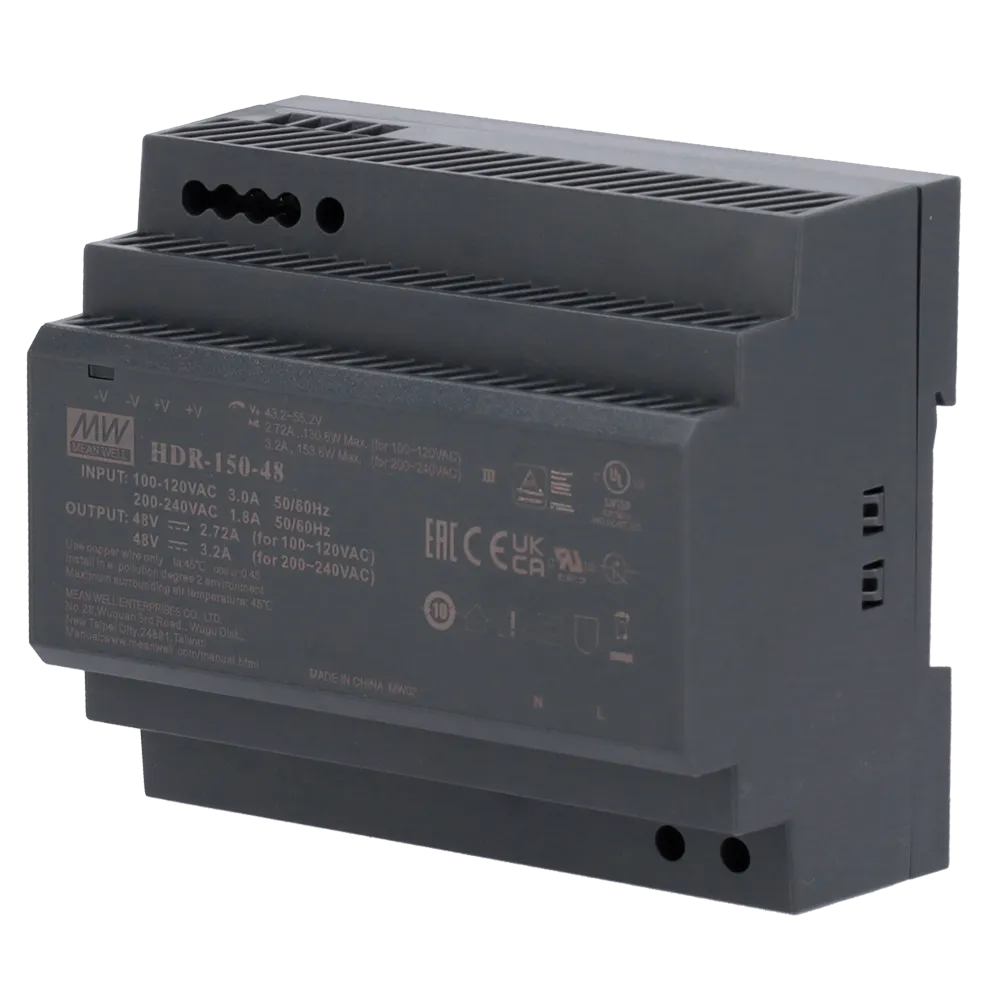

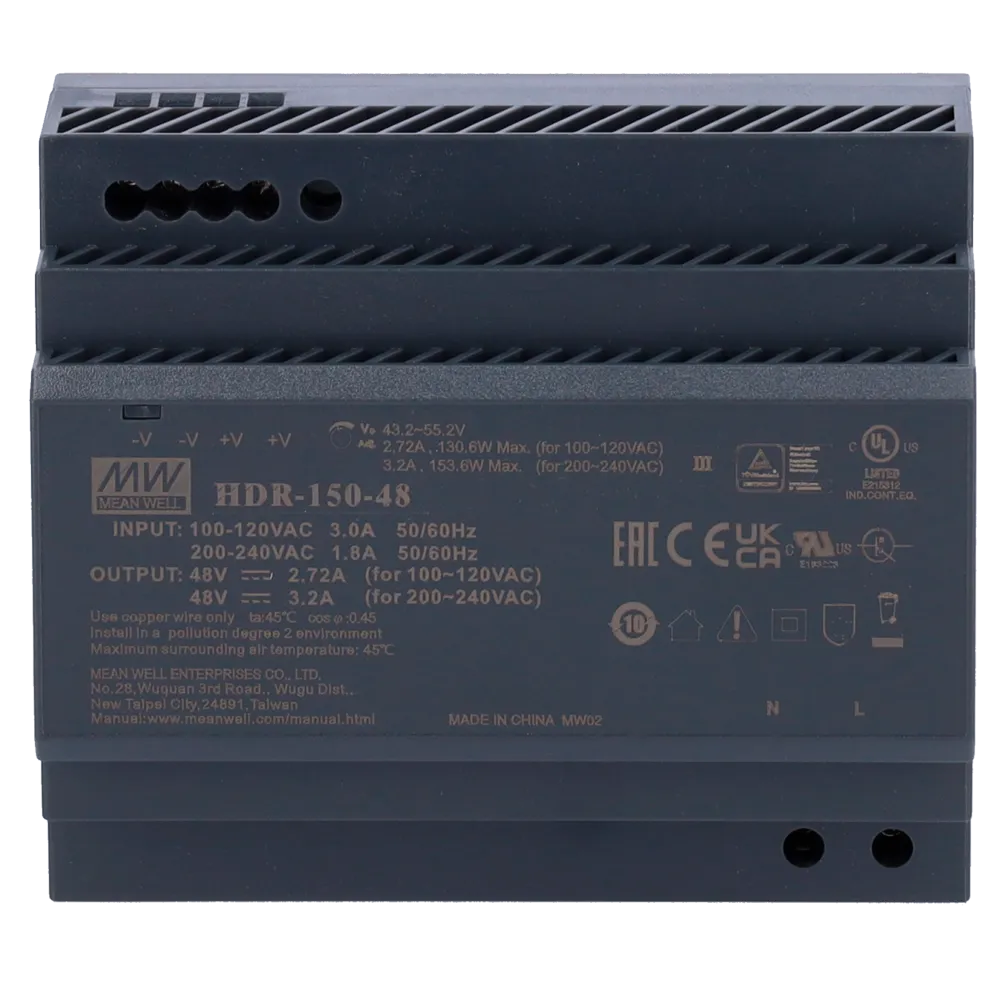

La fuente Safire DC48V3A-DIN (HDR-150-48) es una solución de alimentación conmutada de 48 V CC y 153,6 W diseñada para montaje en carril DIN TS-35. Su perfil ultradelgado de 105 mm (6SU) optimiza el espacio en armarios eléctricos, mientras que su entrada universal y sus certificaciones internacionales la hacen apta tanto para instalaciones domóticas como para entornos industriales.
La potencia nominal máxima de 153,6 W se alcanza con entrada a 230 VCA. Con entrada a 115 VCA la potencia nominal es de 130,6 W. Consulte la curva de derating para operación por encima de 2000 m de altitud.
Con unas dimensiones de 105 × 90 × 54,5 mm, la serie HDR-150 ocupa tan solo 6SU en el carril DIN, lo que libera espacio valioso dentro del armario. Es compatible con los carriles TS-35/7,5 y TS-35/15, los más habituales en instalaciones industriales y de edificios. La carcasa de plástico, clasificada como Clase de aislamiento II, protege al usuario frente a riesgos eléctricos sin necesidad de conexión a tierra de protección.
La fuente acepta una entrada de 85 a 264 VCA (277 VCA operacional) y de 120 a 370 VCC, cubriendo todas las redes eléctricas mundiales sin necesidad de selector de tensión. La eficiencia típica del 90,5 % minimiza las pérdidas térmicas y permite la refrigeración completa por convección de aire libre, eliminando la necesidad de ventilador y reduciendo el mantenimiento. El consumo en vacío es inferior a 0,3 W.
La HDR-150-48 incorpora protección frente a cortocircuito, sobrecarga y sobretensión. En caso de sobrecarga (105-135 % de la potencia nominal), actúa en modo hiccup cuando la tensión cae por debajo del 50 % de la nominal, recuperándose automáticamente una vez retirada la causa del fallo. La protección de sobretensión actúa en el rango de 56,5 a 64,8 V apagando la salida; basta con reconectar la alimentación para recuperar el funcionamiento.
La fuente cuenta con las certificaciones IEC62368-1, UL62368-1, UL61010 y TÜV EN61558-2-16, así como la homologación EAC TP TC 004. Cumple con las normas de emisión EN55032 Clase B y con EN61000-3-2 Clase A para corrientes armónicas, garantizando su uso en entornos residenciales e industriales según la normativa europea. La categoría de sobretensión es III conforme a EN62368, EN61558, EN50178 y EN60664-1.
El MTBF declarado es de 536.000 horas mínimas según MIL-HDBK-217F a 25 °C. La fuente opera en un rango de temperatura de -30 °C a +70 °C y soporta una humedad relativa de trabajo de 20-90 % sin condensación. La resistencia a vibraciones cumple con IEC60068-2-6 (10-500 Hz, 2G). La altitud de operación máxima es de 2000 m sin derating adicional.
| Tensión de salida | 48 V CC |
|---|---|
| Corriente nominal (115 VCA) | 2,72 A |
| Corriente nominal (230 VCA) | 3,2 A |
| Potencia nominal (115 VCA) | 130,6 W |
| Potencia nominal (230 VCA) | 153,6 W |
| Rango de ajuste de tensión | 43,2 – 55,2 V CC |
| Rizado y ruido (máx.) | 200 mVp-p |
| Tolerancia de tensión | ±1,0 % |
| Regulación de línea | ±1,0 % |
| Regulación de carga | ±1,0 % |
| Tensión de entrada | 85-264 VCA (277 VCA operacional) / 120-370 VCC |
| Frecuencia de entrada | 47-63 Hz |
| Corriente de entrada típica | 3 A / 115 VCA; 1,6 A / 230 VCA |
| Corriente de irrupción (arranque en frío) | 35 A / 115 VCA; 70 A / 230 VCA |
| Eficiencia típica | 90,5 % |
| Consumo en vacío | < 0,3 W |
| Protección de sobrecarga | 105-135 % de la potencia nominal; modo hiccup |
| Protección de sobretensión | 56,5-64,8 V; apagado de salida, reposición por reconexión |
| Temperatura de trabajo | -30 a +70 °C |
| Humedad de trabajo | 20-90 % HR sin condensación |
| Temperatura de almacenamiento | -40 a +85 °C |
| Altitud de operación | 2000 m |
| Rigidez dieléctrica (E/S) | 4 kVCA |
| Resistencia de aislamiento (E/S) | 100 MΩ / 500 VCC / 25 °C / 70 % HR |
| MTBF | 536.000 h mín. (MIL-HDBK-217F, 25 °C) |
| Clase de aislamiento | Clase II |
| Categoría de sobretensión | III |
| Montaje | Carril DIN TS-35/7,5 o TS-35/15 |
| Dimensiones (An × Al × Prof) | 105 × 90 × 54,5 mm |
| Peso | 0,31 kg |
| Certificaciones | IEC62368-1, UL62368-1, UL61010, TÜV EN61558-2-16, EAC TP TC 004 |
| Garantía | 3 años |
La fuente Safire DC48V3A-DIN está especialmente indicada para sistemas de control domótico, automatización de edificios, sistemas de control industrial, automatización de fábricas y equipos electromecánicos que requieran una alimentación estable de 48 V CC con alta fiabilidad y bajo mantenimiento.
