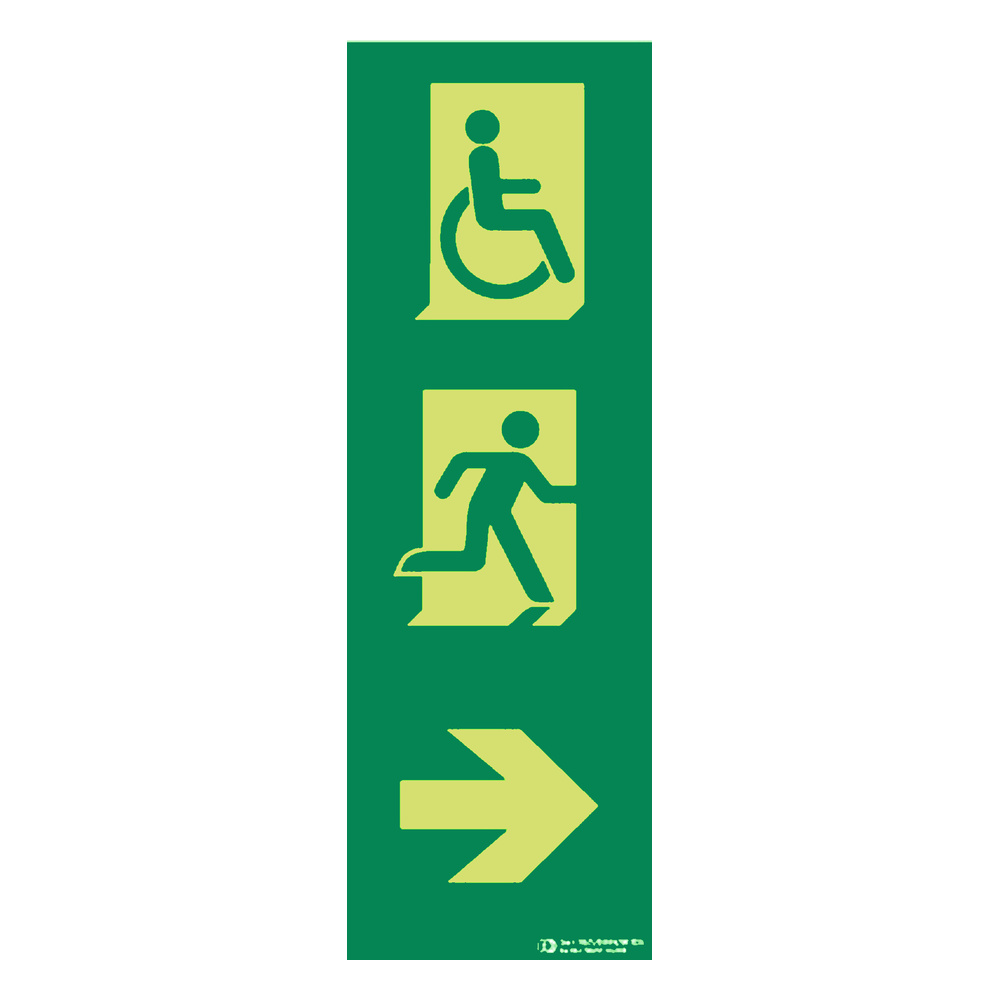

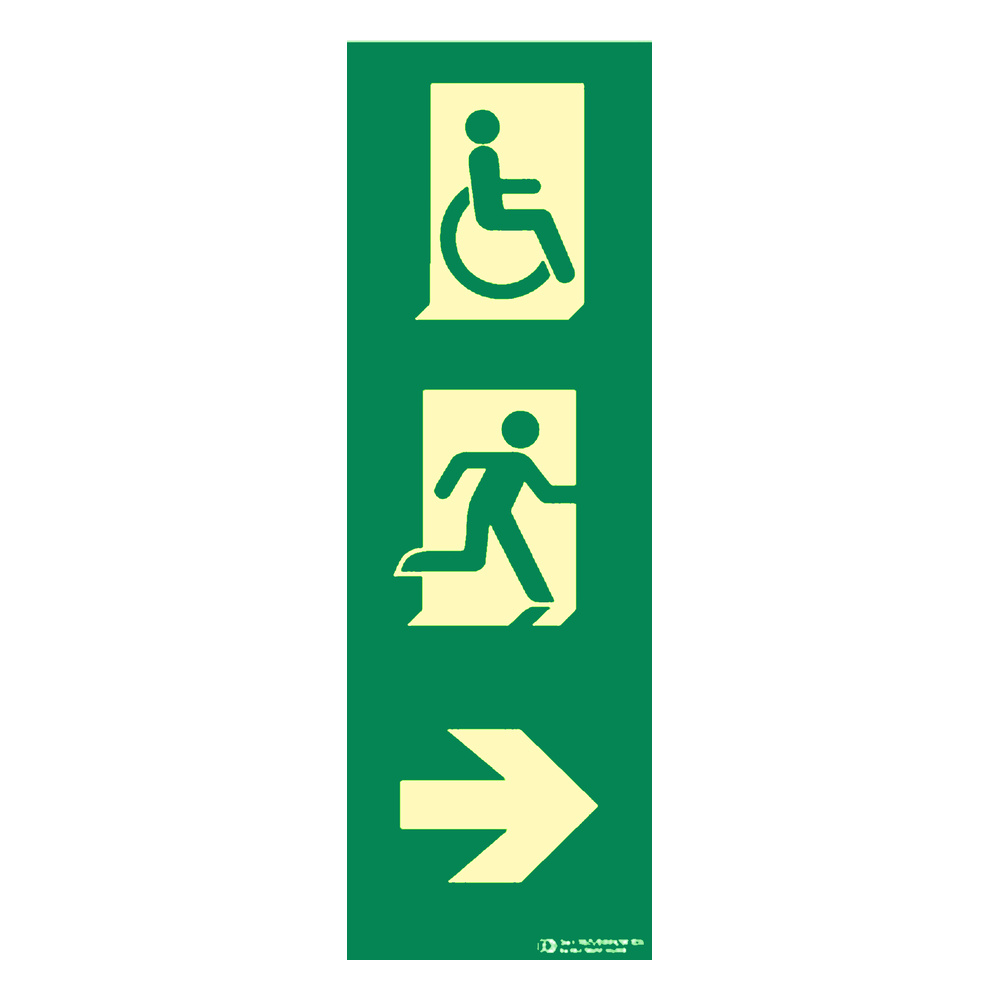

Cartel de evacuación flecha derecha con figura (grande v2) fabricado en material fotoluminiscente clase A conforme a UNE 23034 y UNE-EN ISO 7010:2020. Peatón en color verde sobre fondo luminiscente, homologado según RD 485/1997 Anexo III y RD 513/2017 para señalización de evacuación y vías de escape en instalaciones industriales, comerciales y de uso público.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Rectangular · mm × mm
|
Las señales fotoluminiscentes de evacuación con flecha direccional y figura de peatón son elementos obligatorios en cualquier vía de escape conforme al RD 485/1997 Anexo III y al CTE DB-SI sección 3. Esta señal en formato grande v2 (297×210 mm) incorpora material clase A segun UNE 23034, garantizando luminiscencia visible tras un corte de suministro electrico sin necesidad de fuente de alimentacion auxiliar. El pictograma de peatón en verde sigue el codigo grafico de UNE-EN ISO 7010:2020 (E002), reconocible internacionalmente y exigido en instalaciones sujetas a RD 513/2017 (proteccion contra incendios). Adecuada para pasillos, salidas de emergencia, escaleras y rutas de evacuacion en edificios industriales, comerciales y de concurrencia publica, donde la visibilidad en condiciones de humo o fallo electrico es critica.
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
El RD 485/1997 Anexo III obliga a señalizar todas las vias de evacuacion con carteles visibles y duraderos. Cuando la instalacion incluye sistemas de proteccion contra incendios, el RD 513/2017 exige adicionalmente que las señales cumplan UNE-EN ISO 7010:2020 y que el material fotoluminiscente sea clase A segun UNE 23034. El CTE DB-SI seccion 3 complementa estos requisitos en edificios de uso publico y concurrencia.
Las señales de evacuacion y salida de emergencia deben ser de color verde segun UNE-EN ISO 7010:2020 y RD 485/1997, indicando una via segura hacia el exterior. Las señales rojas corresponden a equipos de lucha contra incendios (extintores, BIEs). Usar una señal roja para indicar una salida de emergencia constituye una no conformidad normativa y puede generar confusion durante la evacuacion.
Debe instalarse en cambios de direccion de la via de escape, intersecciones de pasillos y puntos donde el recorrido de evacuacion no sea evidente. El RD 485/1997 Anexo III indica que las señales han de ser visibles desde cualquier punto del recorrido. Se recomienda fijarla a una altura que permita la vision por encima del nivel de humo (entre 2 y 2,5 m) o a nivel bajo si el plan de evacuacion asi lo establece.
La UNE 23034 (y su base en ISO 16069) establece que los materiales fotoluminiscentes de clase A deben mantener una luminancia residual minima de 0,3 mcd/m² tras 10 minutos de oscuridad, despues de una carga luminosa estandar. En la practica, estas señales son visibles durante un periodo superior a 60 minutos en condiciones de oscuridad total, suficiente para completar cualquier evacuacion de emergencia.
El RD 485/1997 Anexo III establece una relacion entre la distancia maxima de observacion y el tamaño de la señal: para distancias de hasta 10 m es suficiente un formato de 210×148 mm, mientras que para distancias de hasta 20 m se requiere al menos 297×210 mm, que corresponde al formato grande v2 de este producto. Para distancias superiores deben emplearse formatos aun mayores o señales iluminadas.
