Señal de evacuación fotoluminiscente clase A con flecha abajo-izquierda y figura humana, fabricada en materiales rígidos de alta durabilidad. Cumple UNE-EN ISO 7010:2020, UNE 23034 y RD 485/1997 Anexo III, garantizando visibilidad activa en cortes de suministro eléctrico para una evacuación segura.
|

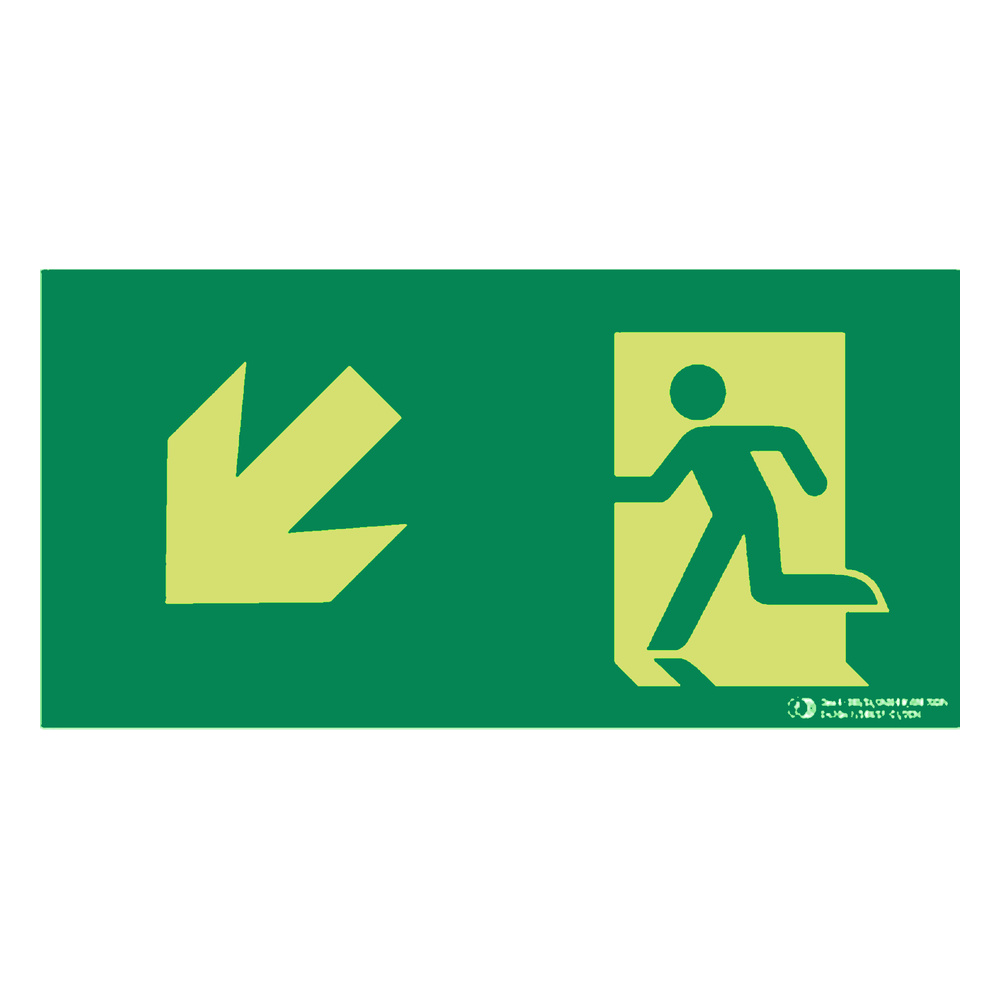

CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |

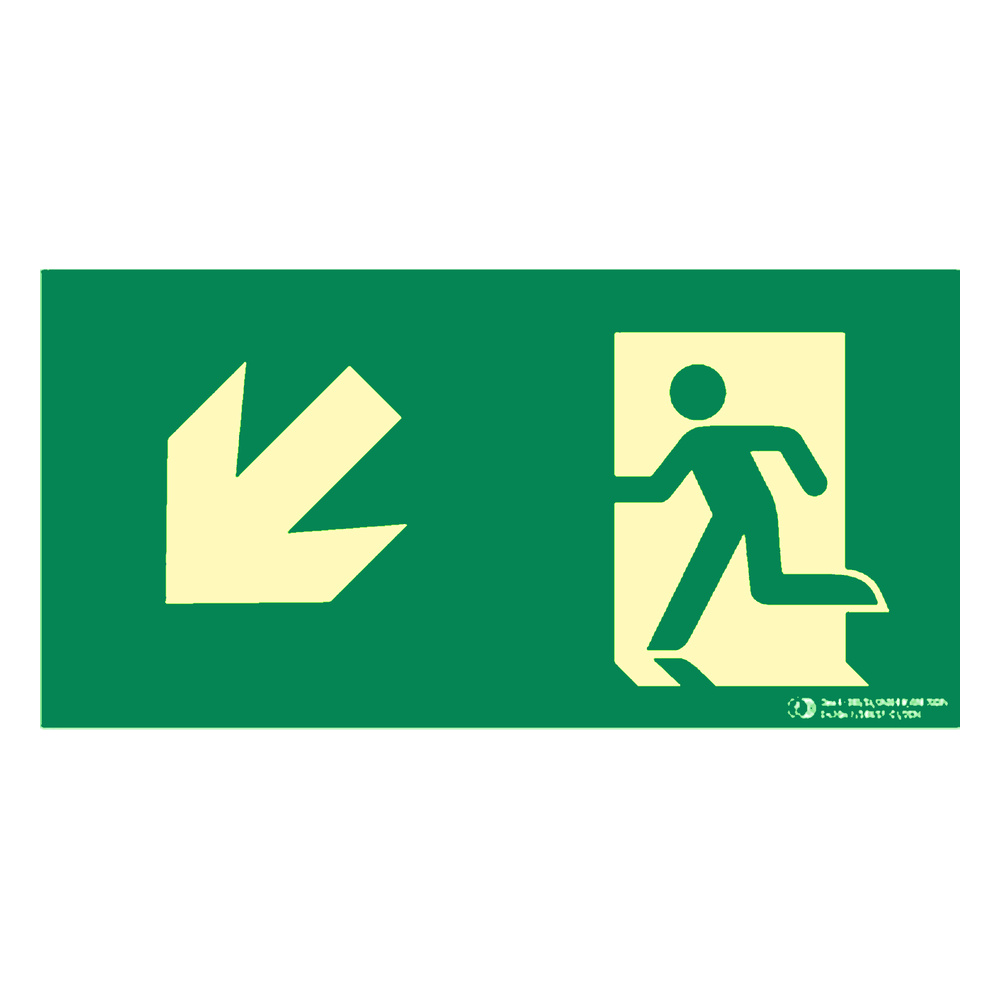

CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Rectangular · mm × mm
|
Pictograma fotoluminiscente combinado «Flecha + figura corriendo» según UNE 23034:2023 y UNE-EN ISO 7010 (E001+E005/E006).
La falta de señalización de evacuación obligatoria conforme RD 485/1997 + RD 513/2017 (instalaciones de PCI) constituye infracción grave LISOS art. 12.16 (2.046–40.985 €). En instalaciones de uso público, además incumple el CTE DB-SI sección 3 y bloquea la licencia de actividad municipal.
Un material fotoluminiscente contiene pigmentos que absorben la energía de la luz ambiental (natural o artificial) y la reemiten como luz visible en la oscuridad, sin necesidad de electricidad. En señalización de evacuación, la norma UNE 23034 y la UNE-EN ISO 7010:2020 establecen los requisitos de luminancia y duracion de emision para que la señal sea eficaz durante toda la evacuacion.
Segun el RD 485/1997 Anexo III, las señales de evacuacion deben situarse de forma que sean claramente visibles desde cualquier punto del recorrido. Esta señal se instala tipicamente sobre la puerta o en la pared junto al acceso que indica, o en el techo cuando la altura lo requiere. La flecha abajo-izquierda orienta hacia un recorrido de evacuacion en esa direccion, por lo que su posicion debe coincidir exactamente con el trayecto real hacia la salida de emergencia.
En España, las señales de evacuacion se rigen por el RD 485/1997 Anexo III (señalizacion de seguridad en el trabajo), la UNE-EN ISO 7010:2020 (pictogramas normalizados) y la UNE 23034 (fotoluminiscencia). En edificios con instalaciones de proteccion contra incendios, tambien aplica el RD 513/2017. El CTE DB-SI seccion 3 exige señalizacion adecuada en edificios de uso publico para la obtencion de licencia de actividad.
No. La señalizacion fotoluminiscente y la iluminacion de emergencia son complementarias, no excluyentes. El CTE DB-SI seccion 3 y el RD 513/2017 pueden requerir ambas segun el tipo de edificio y su uso. La señal fotoluminiscente garantiza la visibilidad del cartel de evacuacion cuando la iluminacion de emergencia falla o tarda en activarse, cubriendo los primeros instantes criticos de un corte de luz.
El RD 485/1997 obliga a mantener las señales en perfectas condiciones de visibilidad y legibilidad. Se recomienda una inspeccion periodica (al menos anual) para verificar que el material fotoluminiscente no presente decoloracion, deterioro del soporte ni perdida de luminancia. La exposicion a productos quimicos agresivos o la acumulacion de suciedad sobre el espesor del panel pueden reducir su eficacia emisora y obligar a su sustitucion.
