Extensor Ethernet sobre coaxial pasivo (EoC) que actúa como emisor y receptor. Transmite 1 canal IP a 10/100 Mbps con ancho de banda de hasta 100 Mbps. Alcance máximo de 500 m sobre cable coaxial y 400 m sobre cable Ethernet. Alimentación por PoE (IEEE 802.3af/at) o adaptador externo, 48-57 VDC, consumo inferior a 2 W. Protección de sobretensión IEC 61000-4-5 Nivel 3. Rango de temperatura de funcionamiento: -40 °C a 75 °C.

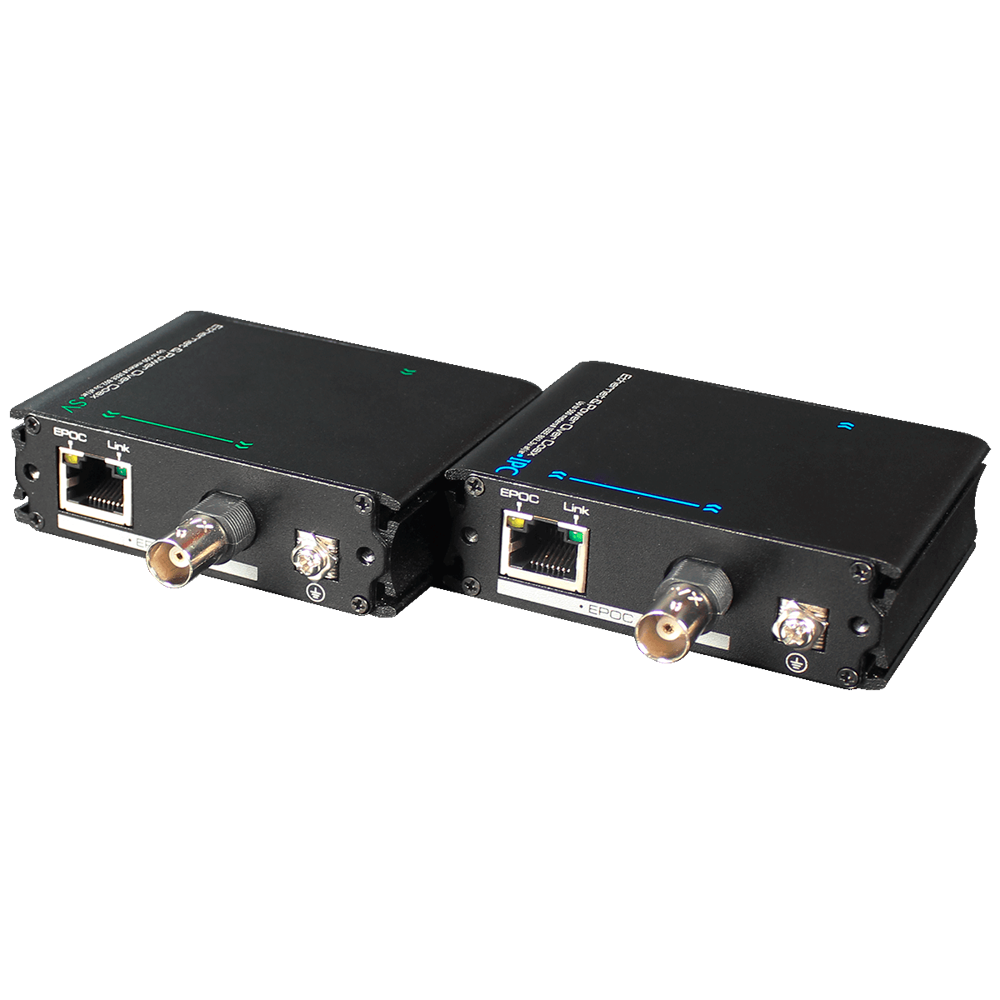

El EOC-500-POE es un extensor Ethernet sobre coaxial (EoC) pasivo que permite transmitir señal IP y alimentación PoE a través del tendido coaxial ya instalado, eliminando la necesidad de nuevas canalizaciones de red. Cada unidad funciona indistintamente como emisor o receptor, y se necesitan dos dispositivos para completar el enlace.
El EOC-500-POE aprovecha el cable coaxial existente para transportar datos Ethernet a 10/100 Mbps con un ancho de banda de hasta 100 Mbps, seleccionable mediante DIP switch. Alcanza hasta 500 m sobre coaxial y hasta 400 m sobre cable Ethernet, cubriendo instalaciones de gran envergadura sin necesidad de sustituir la infraestructura de cableado. Cada par de extensores forma un enlace punto a punto que admite 1 canal IP con plena bidireccionalidad.
El dispositivo acepta alimentación por PoE estándar IEEE 802.3af y 802.3at (48-57 VDC) o mediante adaptador externo, con un consumo propio inferior a 2 W. El PoE transmitido alcanza 4,5 W a 500 m de cable coaxial y 5 W a 400 m, suficiente para alimentar cámaras IP de bajo consumo en el extremo remoto sin cablear una fuente adicional.
La protección de sobretensión IEC 61000-4-5 Nivel 3 salvaguarda el equipo frente a transitorios eléctricos. El rango de temperatura operativa de -40 °C a 75 °C y la tolerancia de humedad del 95 % lo hacen apto para exteriores cubiertos, aparcamientos, entornos industriales y cualquier instalación con condiciones ambientales adversas.
Tres indicadores LED informan del estado del enlace: amarillo para confirmar que la alimentación es correcta, verde para indicar transmisión Ethernet activa, y verde/amarillo combinado para señalizar la transmisión de datos en curso. La conexión Ethernet se realiza mediante puerto RJ45 con señal 10/100Base-T.
| Alimentación | PoE o adaptador de alimentación externo |
|---|---|
| Estándar PoE | IEEE 802.3u, IEEE 802.3af, IEEE 802.3at |
| Voltaje de alimentación | 48-57 VDC |
| Consumo | < 2 W |
| Tasa de transmisión | 10/100 Mbps (DIP switch) |
| Señal Ethernet | 10/100 Mbps Base T |
| Conexión Ethernet | Puerto RJ45 |
| Distancia máxima (coaxial) | 500 m |
| Distancia máxima (Ethernet) | 400 m |
| Potencia PoE transmitida | 4,5 W a 500 m (coaxial) / 5 W a 400 m (coaxial) |
| Indicadores LED | Amarillo: alimentación OK | Verde: transmisión Ethernet OK | Verde/amarillo: señal transmisión OK |
| Protección | IEC 61000-4-5 Nivel 3 |
| Temperatura de funcionamiento | -40 °C a 75 °C |
| Humedad de funcionamiento | 95 % |
| Dimensiones | 63,2 × 82 × 25 mm |
| Peso (IPC / SV) | 153 g / 154 g |
