Extensor de señal Ethernet sobre cable coaxial con soporte PoE (IEEE 802.3u/af/at). Funciona como emisor o receptor mediante DIP switch (Master/Slave). Transmite 1 canal IP hasta 300 m sobre coaxial a 10/100 Mbps. Voltaje de alimentación 48–57 VDC; el transmisor incluye adaptador 52 V 1,25 A. Consumo inferior a 2 W. Puerto RJ45. Modos punto a punto y punto multipunto. Dimensiones: 65 × 78 × 24 mm.

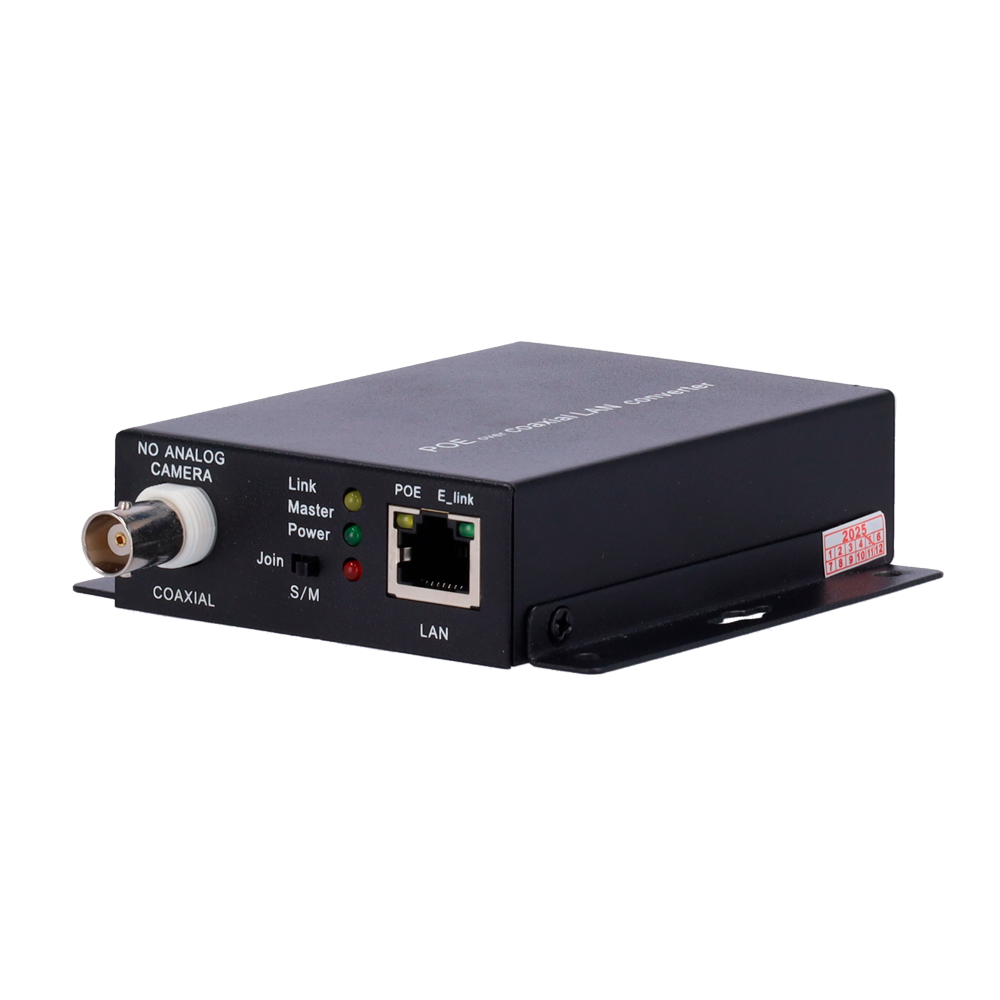

El ONV EOC-500-POE-V2 es un extensor Ethernet sobre coaxial (EoC) que permite transmitir datos IP y alimentación PoE a través del cableado coaxial ya instalado, eliminando la necesidad de tender nueva infraestructura de red. Cada unidad puede configurarse como emisor (Master) o receptor (Slave) mediante DIP switch, y para cada enlace se requieren dos extensores.
Importante: el transmisor (Master) necesita el adaptador de alimentación de 52 V y 1,25 A incluido en la caja para operar. El receptor (Slave) no requiere alimentación externa independiente.
El EOC-500-POE-V2 transporta tráfico Ethernet 10/100 Mbps Base T sobre cable coaxial convencional hasta una distancia máxima de 300 m, con un ancho de banda efectivo de hasta 100 Mbps. Al mismo tiempo, el enlace lleva la alimentación PoE conforme a los estándares IEEE 802.3af e IEEE 802.3at, lo que permite alimentar cámaras IP u otros dispositivos compatibles en el extremo remoto sin necesidad de tomas de corriente adicionales. Esto hace del EOC-500-POE-V2 una solución práctica para modernizar instalaciones de videovigilancia analógica reutilizando el tendido coaxial existente.
Cada unidad del EOC-500-POE-V2 es bidireccional y se configura como Master (emisor) o Slave (receptor) mediante un sencillo DIP switch, sin necesidad de herramientas adicionales. Soporta topología punto a punto —un extensor en cada extremo del coaxial— y también configuraciones punto multipunto, que permiten distribuir la señal IP a varios puntos receptores desde un único emisor. Esta versatilidad lo adapta a instalaciones de diferente complejidad.
El transmisor opera con un voltaje de entrada de 48 a 57 VDC y se suministra con un adaptador de alimentación de 52 V y 1,25 A incluido en la caja. El consumo propio del extensor es inferior a 2 W, lo que reduce el impacto sobre el presupuesto energético de la instalación. El receptor no precisa fuente de alimentación propia, ya que se alimenta a través del propio enlace coaxial.
El dispositivo incorpora indicadores LED que permiten verificar el estado del enlace de forma inmediata: luz amarilla indica que la alimentación es correcta; luz verde confirma la transmisión de señal Ethernet activa; la combinación verde y amarillo señala que la transmisión está operativa. El rango de temperatura de funcionamiento abarca de −20 °C a 40 °C con una humedad relativa de hasta el 95 %, apto para entornos tanto interiores como semi-exteriores.
| Alimentación (adaptador incluido) | 52 V, 1,25 A |
|---|---|
| Estándares PoE | IEEE 802.3u, IEEE 802.3af, IEEE 802.3at |
| Voltaje de alimentación | 48–57 VDC |
| Consumo | < 2 W |
| Tasa de transmisión | 10/100 Mbps (DIP switch Master/Slave) |
| Distancia máxima sobre coaxial | 300 m |
| Conexión Ethernet | Puerto RJ45 |
| Señal Ethernet | 10/100 Mbps Base T |
| Modo de funcionamiento | Punto a punto / Punto multipunto |
| Indicadores de estado | Amarillo: alimentación OK | Verde: transmisión Ethernet OK | Verde/amarillo: transmisión activa |
| Temperatura de funcionamiento | −20 °C a 40 °C |
| Humedad | 95 % |
| Dimensiones | 65 × 78 × 24 mm |
| Contenido de la caja | Extensor, adaptador de alimentación 52 V 1,25 A, manual |
