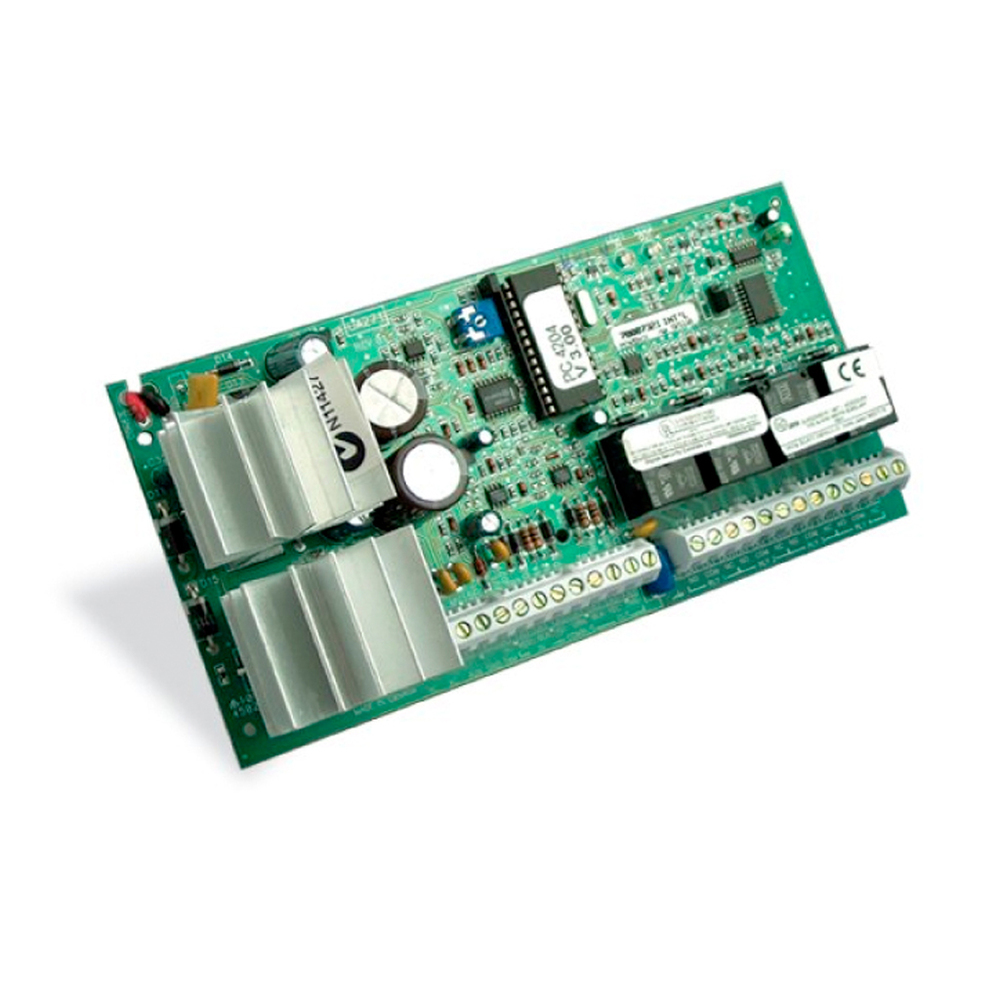

El DSC PC4204 es un módulo de fuente de alimentación y salidas de relé para sistemas MAXSYS. Incorpora 4 relés de forma C programables con contactos a 2 A/30 VCC, recarga de batería de plomo-ácido y capacidad para realimentar el Combus. Conecte hasta 16 módulos por sistema para un total de 64 relés. Totalmente supervisado para fallo de CA, batería baja y fallo AUX.
El PC4204 es un módulo de doble función diseñado para los sistemas DSC MAXSYS. Combina cuatro salidas de relé de alta corriente con una fuente de alimentación capaz de realimentar el bus de comunicaciones (Combus), ofreciendo flexibilidad y escalabilidad en instalaciones comerciales de gran envergadura.
📄 Descargar ficha técnica (PDF)
Contactos programables a 2 A / 30 VCC, con 59 opciones de activación asignables a horarios y particiones.
Proporciona 1 A a 12 VCC para compensar caídas de tensión en el Combus y mantener operativos los módulos más alejados.
Carga de 350 mA para baterías de plomo-ácido selladas recargables de 12 VCC, con supervisión integrada.
Detecta fallo de CA, batería baja y fallo del suministro auxiliar (AUX), garantizando la integridad del sistema.
Conecte hasta 16 módulos PC4204 por sistema para alcanzar un total de 64 relés de alta corriente.
Instalable hasta 305 m (1.000 pies) desde el panel de control principal mediante el Combus de 4 conductores.
Nota: la variante PC4204CF es una versión en caja preparada para sistemas comerciales de incendio certificados UL864. No es necesaria en Canadá, donde se emplea el PC4204 estándar.
Los cuatro relés de forma C del PC4204 pueden configurarse para activarse ante cualquiera de las 59 opciones disponibles, y asignarse a diferentes particiones o programas horarios, lo que permite una gestión precisa de dispositivos externos como sirenas, actuadores o sistemas de control.
En instalaciones extensas, la caída de tensión en el Combus puede comprometer el funcionamiento de los módulos más distantes. El PC4204 soluciona este problema inyectando hasta 1 A a 12 VCC en el bus, utilizando para ello el relé nº 1, y permitiendo así ampliar la capacidad del sistema sin limitaciones de distancia.
El módulo supervisa continuamente el estado de la alimentación de CA, la batería y el suministro auxiliar. Cualquier anomalía es reportada al panel de control MAXSYS para una respuesta inmediata. Además, admite conexión de tamper externo supervisado por el sistema.
El PC4204 se integra de forma nativa con los paneles de control DSC MAXSYS, complementando otros módulos de la familia como el PC4216 (16 salidas de baja potencia) y los anunciadores PC4632/PC4664, para configurar sistemas de seguridad comerciales de gran capacidad.
| Parámetro | Valor |
|---|---|
| Número de relés | 4 relés de forma C |
| Contactos de relé | 2 A a 30 VCC |
| Salida al Combus | 1 A a 12 VCC |
| Corriente de carga de batería | 350 mA (plomo-ácido sellada) |
| Consumo del Combus | 30 mA |
| Opciones de programación por relé | 59 |
| Módulos por sistema | Hasta 16 (64 relés en total) |
| Distancia máxima al panel | 305 m (1.000 pies) vía Combus |
| Temperatura de funcionamiento | 0 a 50 °C |
| Humedad de funcionamiento | 90% HR sin condensación |
| Supervisión | Fallo CA, batería baja, fallo AUX |
El DSC PC4204 es especialmente adecuado para instalaciones comerciales e industriales que requieran control de múltiples dispositivos externos —sirenas, actuadores, relés remotos o sistemas de iluminación de emergencia— integrado en un sistema de alarma MAXSYS de gran capacidad. Su capacidad de realimentación del Combus lo hace imprescindible en edificios de gran superficie donde los módulos están distribuidos a largas distancias del panel principal.
