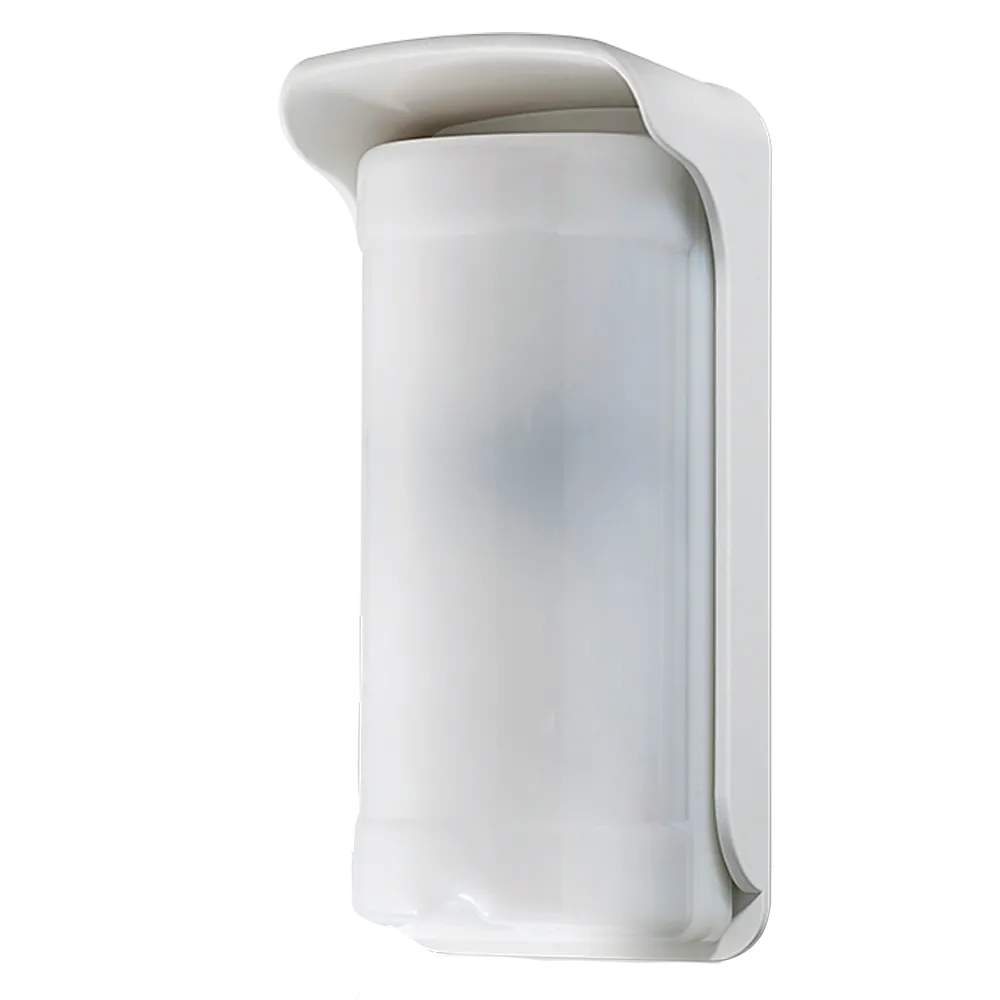

Duevi MOSKITO-F — Detector de exterior omnidireccional cableado con 6 cabezales PIR

El Duevi MOSKITO-F es un detector de exterior de tecnología infrarroja pasiva (PIR) concebido para la protección perimetral de edificios. Su arquitectura trilateral integra 6 cabezales de infrarrojos pasivos —dos laterales izquierdos, dos laterales derechos y dos frontales— que proporcionan una cobertura omnidireccional de gran amplitud con funciones antimasking y señalización individual por cabezal.

Descargar ficha técnica (PDF)

Este detector está destinado a instaladores profesionales cualificados. Antes de la puesta en marcha, leer íntegramente el manual de instalación y uso. El fabricante declina toda responsabilidad derivada de un uso incorrecto, una instalación indebida o el incumplimiento de la normativa eléctrica vigente.

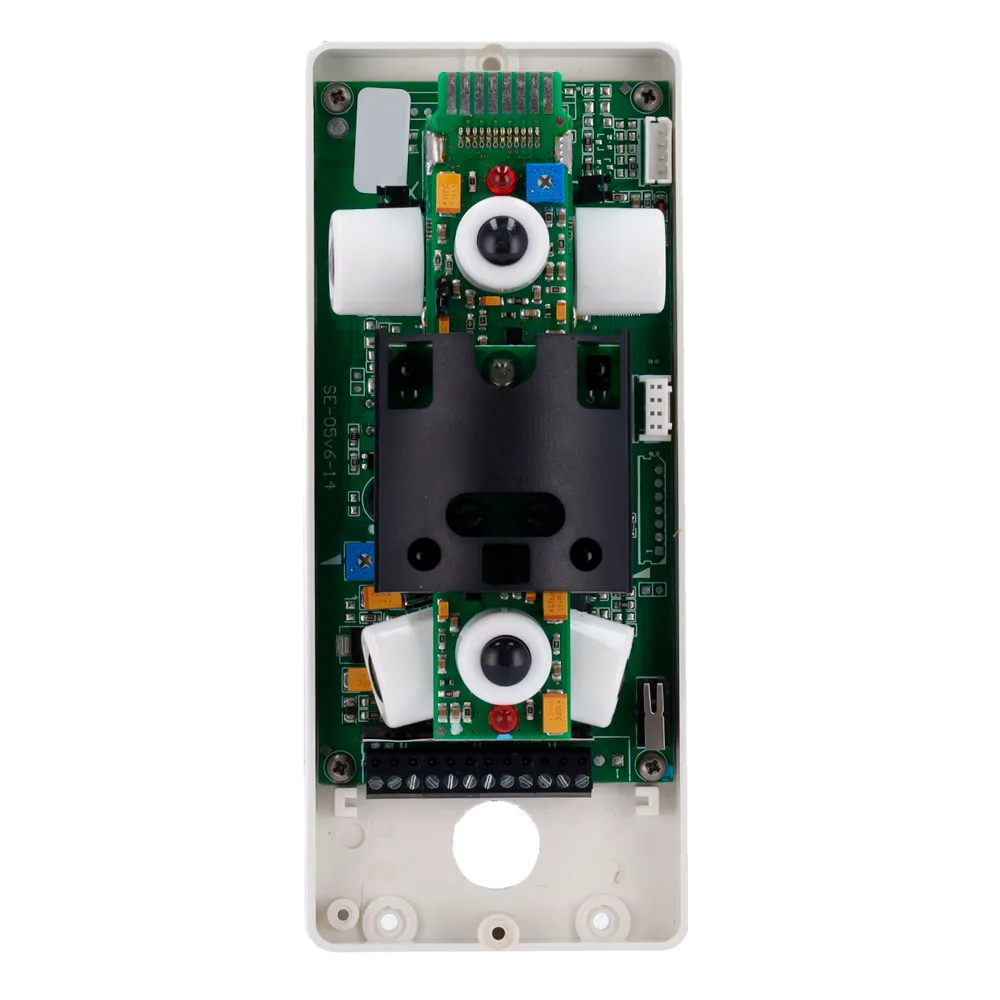

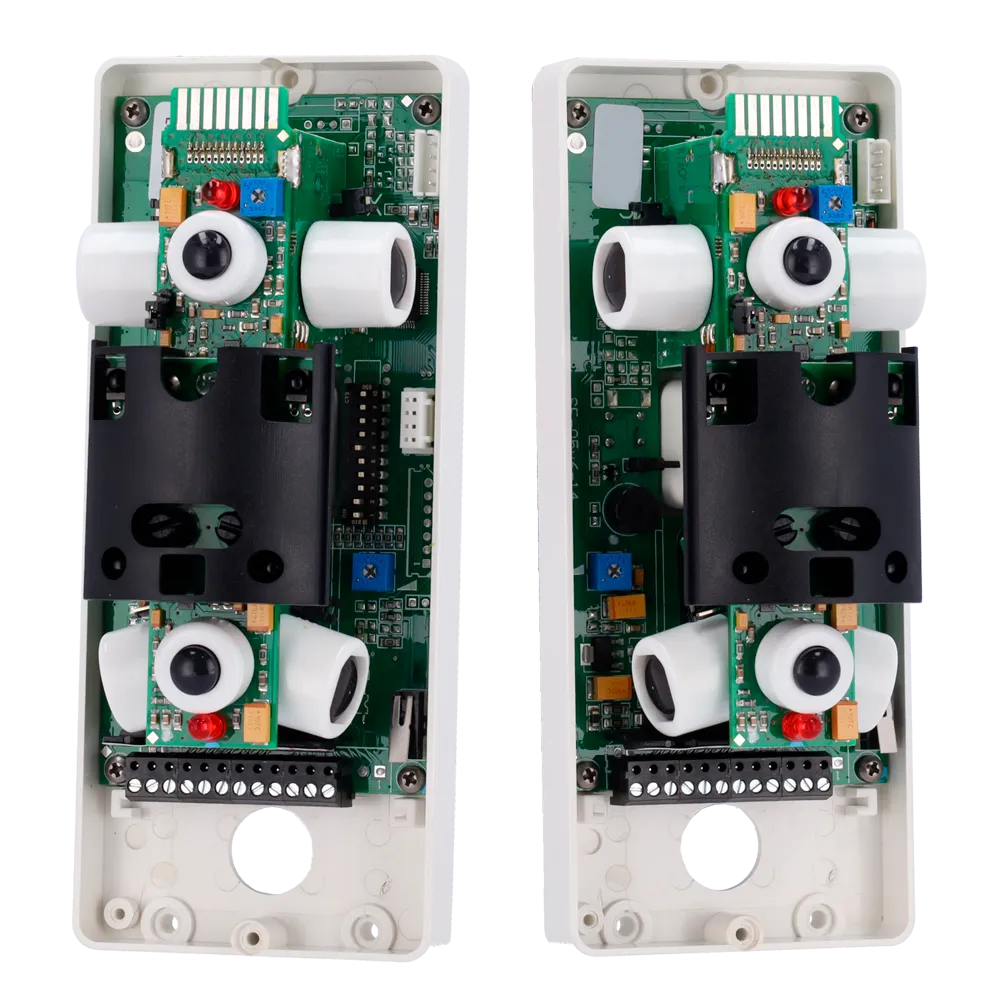

Arquitectura trilateral de 6 cabezales PIR

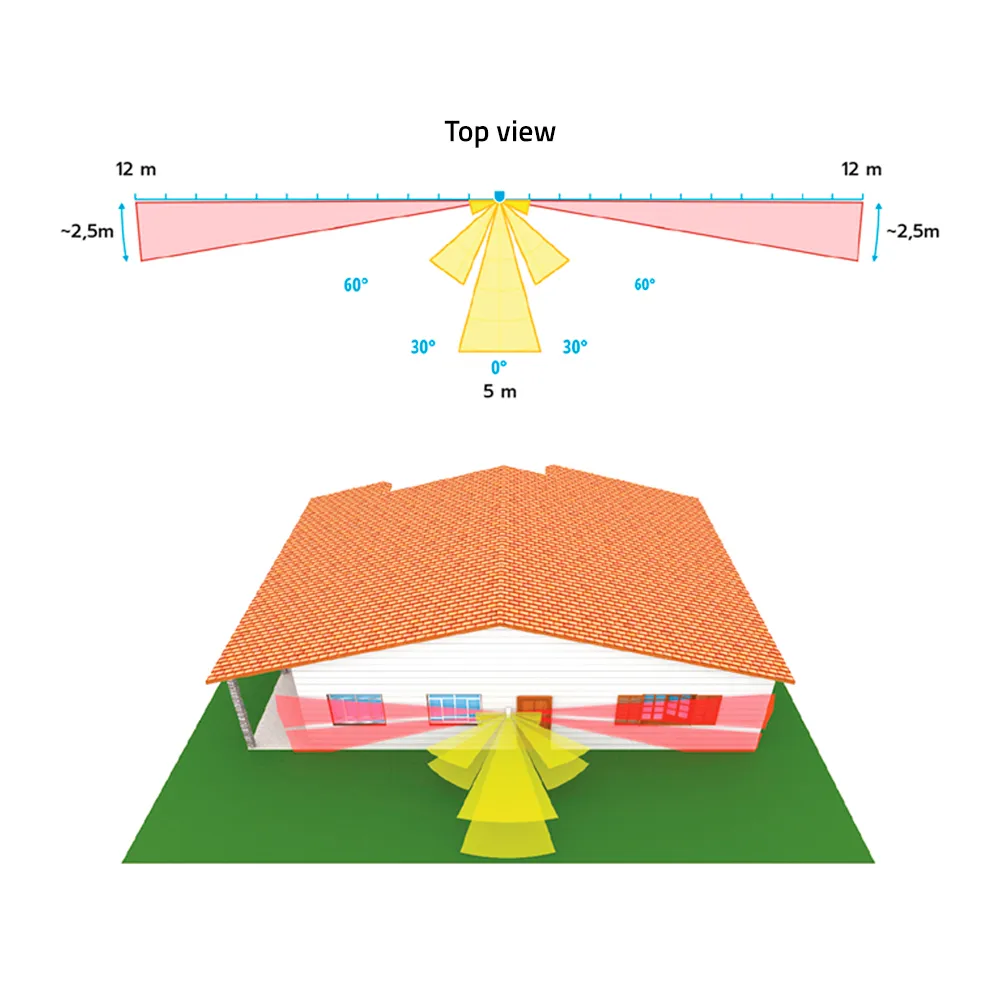

El MOSKITO-F incorpora tres grupos de detección: un par de cabezales orientados hacia la derecha, un par hacia la izquierda y un par frontal. Con los cabezales laterales alineados, los sensores derecho e izquierdo cubren cada uno aproximadamente 12 m, lo que supone hasta 24 m lineales en total, con una apertura horizontal de 10° por lado. El cabezal frontal cubre hasta unos 5 m. Cada grupo dispone de un cabezal superior para detección horizontal o lejana y un cabezal inferior orientable en tres posiciones para la detección hacia el suelo.

Versión cableada: alimentación y consumo

El modelo MOSKITO-F se alimenta a 12 V mediante cable, con un consumo en stand-by de aproximadamente 13 mA y de aproximadamente 15 mA en estado de alarma. El tiempo de arranque tras la conexión es de unos 90 segundos, y el tiempo de reposo entre dos detecciones consecutivas es de aproximadamente 120 segundos.

Salidas diferenciadas y antimasking

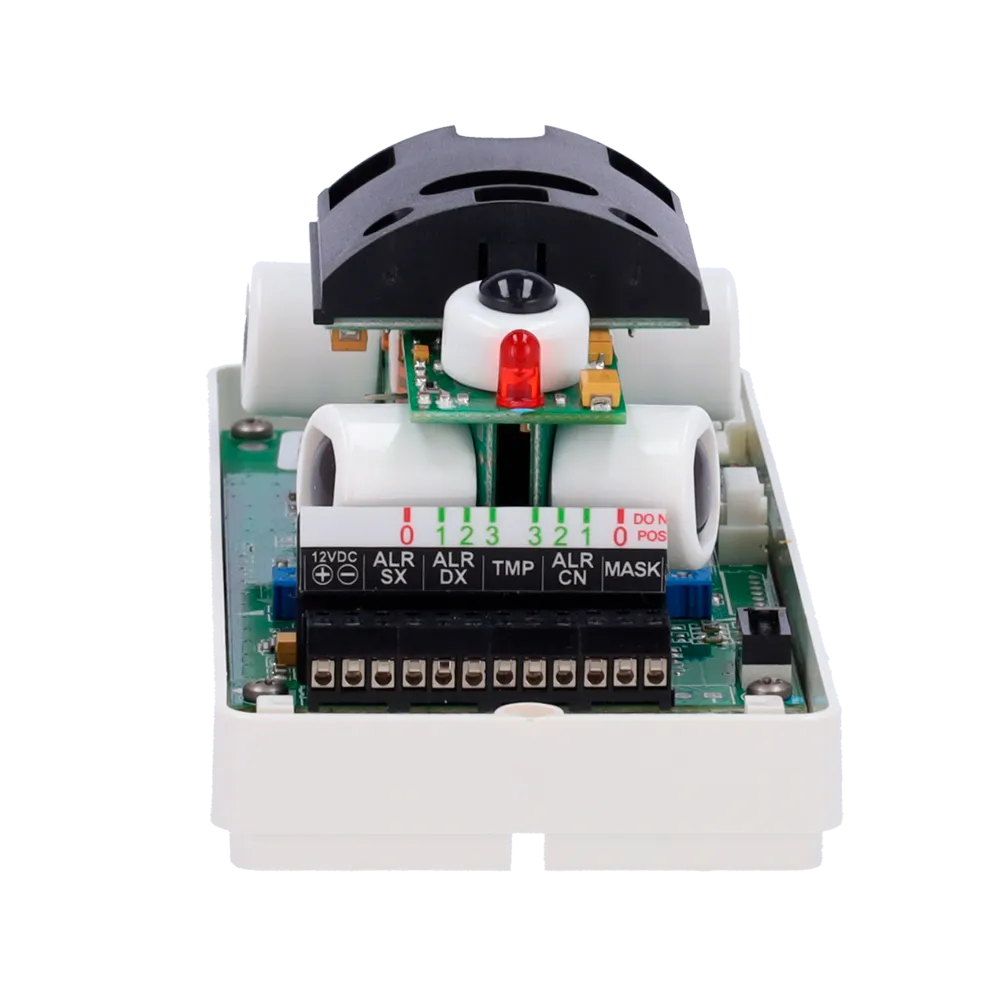

Todas las salidas son de tipo OptoMOS (máx. 40 VDC / 100 mA), normalmente cerradas cuando el detector está alimentado. Se proporcionan salidas independientes para: lado derecho (ALR.DX), lado izquierdo (ALR.SX), alarma frontal (ALR.CN), detección de enmascaramiento (MASK), batería baja (LWB) y tamper (TAMPER).

Señalización visual y sonora

El MOSKITO-F incorpora 6 LED rojos independientes, uno por cada cabezal IR, que indican detección de forma individualizada, más 1 LED azul de alarma general. Un zumbador integrado emite sonidos diferenciados para detección de cabezales, sabotajes, cambio de modo y eventos de masking, facilitando la puesta a punto y el diagnóstico en campo.

Modo WALK TEST y ajuste de alcance

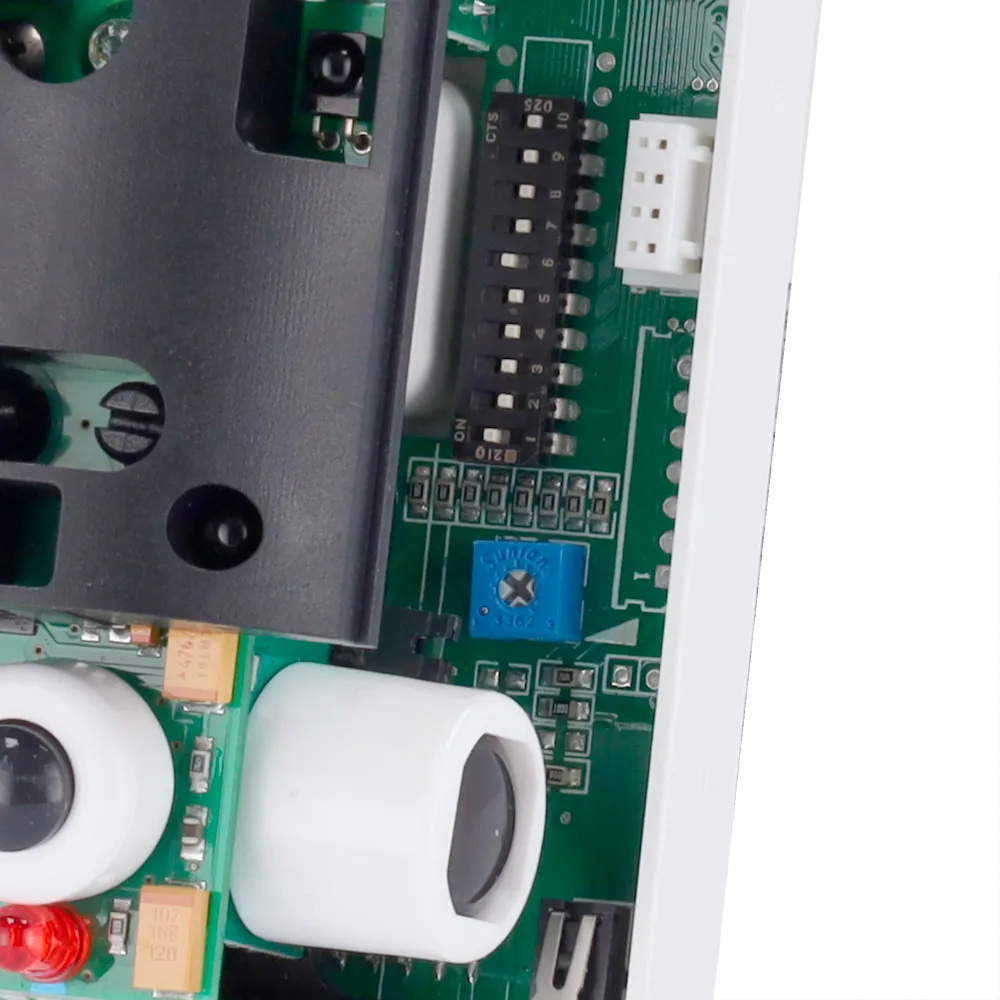

El modo de prueba WALK TEST tiene una duración de 20 minutos. Al finalizar ese tiempo, el detector regresa automáticamente a la posición de trabajo normal, independientemente del estado del DIP 7. El alcance lateral es ajustable entre un mínimo de aprox. 3 m y un máximo de aprox. 12 m, y el alcance frontal entre aprox. 2 m y aprox. 5 m, adaptándose así a distintos perímetros.

Instalación y condiciones de uso

La altura de instalación recomendada se sitúa entre 100 y 140 cm. Se aconseja respetar una distancia mínima de 50 cm respecto a la brecha más cercana. El área de detección indicada en el datasheet está definida para una temperatura de 21 °C y una altura de instalación de 120 cm.

Especificaciones técnicas

Aplicaciones recomendadas

El Duevi MOSKITO-F está especialmente indicado para la protección perimetral de edificios residenciales, industriales y comerciales donde se requiera una cobertura omnidireccional de gran amplitud a baja altura. Su arquitectura trilateral permite supervisar simultáneamente accesos laterales y frontales desde un único punto de montaje, reduciendo el número de detectores necesarios en esquinas y pasillos exteriores.
