Kit de dos baluns pasivos Dahua PFM801-4MP para transmisión de vídeo HD y alimentación DC12V sobre cable UTP CAT5E/6 mediante conector RJ45. Compatible con HDCVI, TVI, AHD y CVBS hasta 4MP. Distancia máxima de transmisión: 720P hasta 400 m, 1080P hasta 250 m y 4MP hasta 200 m. Protección contra sobretensiones y alta inmunidad a interferencias.

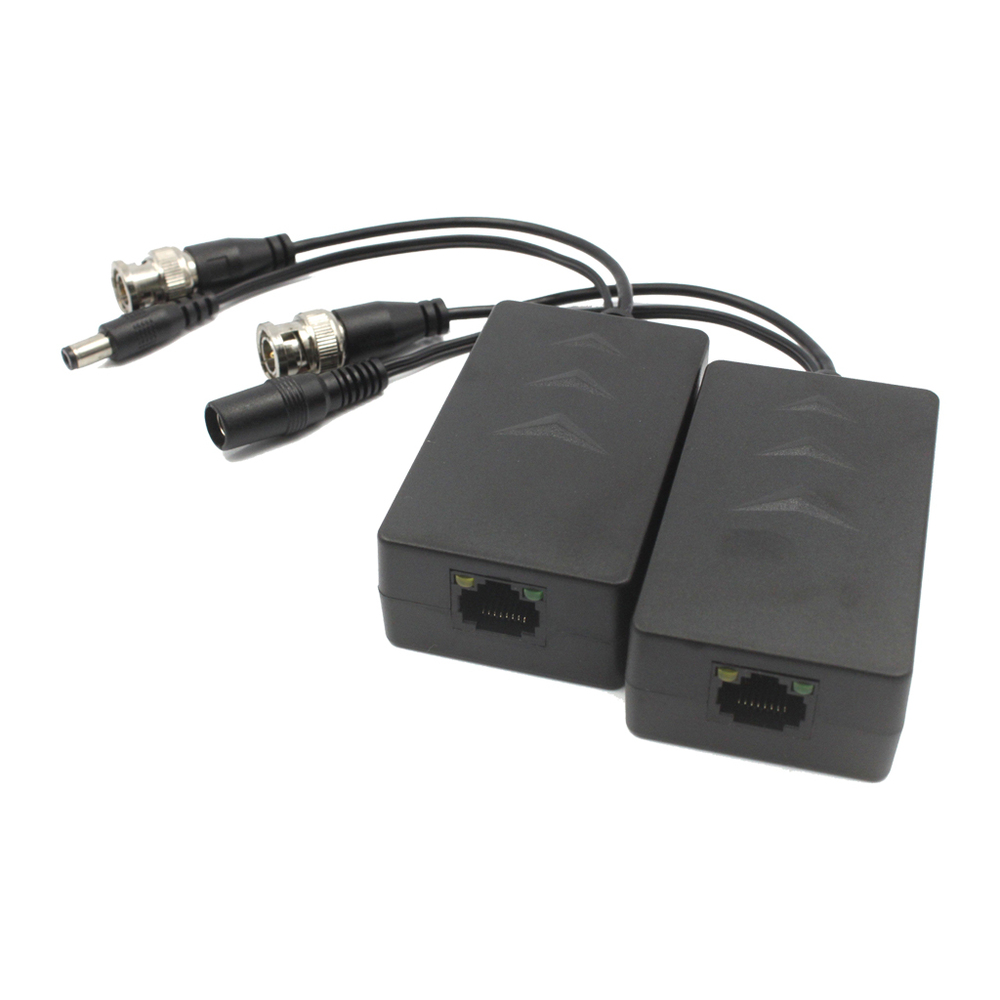

El kit Dahua PFM801-4MP está formado por un par de baluns pasivos (emisor y receptor) que permiten transmitir simultáneamente vídeo HD y alimentación DC 12 V a través de un único cable UTP CAT5E o CAT6, eliminando la necesidad de tender cable coaxial y cable de alimentación por separado. Es compatible con los formatos HDCVI, TVI, AHD y CVBS hasta resolución 4MP.
📄 Descargar ficha técnica (PDF)
720P hasta 400 m, 1080P hasta 250 m y 4MP hasta 200 m sobre UTP CAT5E/6.
El receptor inyecta la alimentación recibida (DC 24-36 V) y la convierte en DC 12 V para la cámara remota, simplificando el cableado.
Compatible con HDCVI, TVI, AHD y CVBS. Resoluciones soportadas: 720P, 1080P y 4MP.
Protección ESD según IEC 61000-4-2 y protección contra sobretensiones según IEC 61000-4-5 en conectores BNC y UTP.
Interfaz RJ45 estándar, carcasa ABS compacta (72,6 × 42,5 × 24,5 mm) y sin necesidad de alimentación adicional en el lado de la cámara.
El receptor (lado DVR/grabador) requiere fuente de alimentación DC 24-36 V no incluida. La potencia disponible para la cámara varía según la distancia y la tensión de entrada; consulte la tabla de especificaciones.
El sistema realiza una transmisión analógica pasiva, lo que garantiza vídeo en tiempo real sin latencia introducida por el conversor, manteniendo la calidad de imagen original de la cámara.
La tecnología balun y las protecciones integradas proporcionan una inmunidad a interferencias superior a 60 dB, adecuada para entornos industriales o instalaciones con abundante cableado eléctrico próximo.
La carcasa de plástico ABS de ingeniería en color negro resulta discreta y resistente. Sus reducidas dimensiones facilitan la instalación en cajas de registro o junto a los equipos.
| Modelo | PFM801-4MP |
|---|---|
| Canales | 1 |
| Formatos compatibles | HDCVI / TVI / AHD / CVBS |
| Resolución | 720P / 1080P / 4MP |
| Distancia máx. 720P | 400 m |
| Distancia máx. 1080P | 250 m |
| Distancia máx. 4MP | 200 m |
| Cable | UTP CAT5E / CAT6 |
| Conector | RJ45 |
| Conector vídeo | BNC macho |
| Impedancia BNC | 75 Ω |
| Impedancia UTP | 100 Ω |
| Alimentación entrada | DC 24-36 V |
| Alimentación salida | DC 12 V, máx. 8 W |
| Inmunidad a interferencias | >60 dB |
| Protección ESD | IEC 61000-4-2, nivel 3 |
| Protección sobretensión | IEC 61000-4-5 |
| MTBF | >10 000 h |
| Temperatura de funcionamiento | -10 °C ~ +55 °C |
| Temperatura de almacenamiento | -20 °C ~ +70 °C |
| Humedad | 0~95% (sin condensación) |
| Carcasa | ABS |
| Color | Negro |
| Dimensiones (L×An×Al) | 72,6 × 42,5 × 24,5 mm |
| Contenido del kit | 2 uds. (1 emisor + 1 receptor) |
Ideal para instalaciones de videovigilancia en edificios, aparcamientos, naves industriales o cualquier entorno donde se disponga de cableado UTP existente y se desee aprovechar cámaras HDCVI, TVI o AHD sin tender nuevo cable coaxial. También recomendado para ampliaciones de instalaciones analógicas HD donde la distancia al grabador supere los límites del coaxial convencional.
