Aislador de vídeo HD pasivo para instalaciones HDCVI sobre cable coaxial. Elimina las interferencias de imagen originadas por bucles de tierra. Conexión mediante BNC macho en entrada y BNC hembra en salida. Pérdida de inserción de 0,5 dB, respuesta en frecuencia de 0 a 65 MHz, impedancia de 75 Ω en ambos extremos, tensión de aislamiento de 800 V y resistencia de aislamiento de 100 MΩ. Cable de 400 mm. Elemento pasivo: no requiere alimentación.

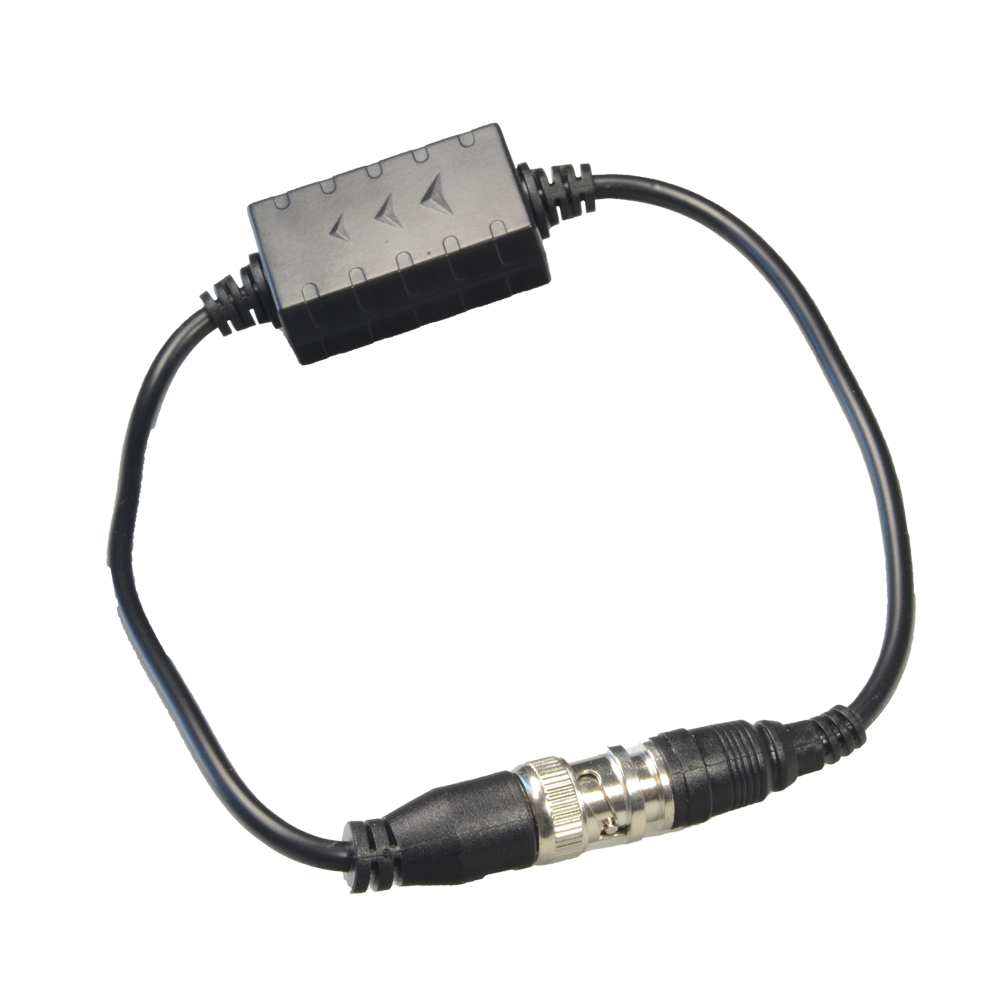

El Dahua PFM791 es un aislador de vídeo HD de elemento pasivo diseñado específicamente para instalaciones HDCVI sobre cable coaxial. Su función principal es eliminar las interferencias de imagen causadas por bucles de tierra (ground loops), un problema habitual en instalaciones donde cámaras y grabadores comparten distintas referencias de masa o están alimentados desde circuitos separados.
El PFM791 actúa en línea entre la cámara y el grabador, intercalándose directamente sobre el cable coaxial mediante sus conectores BNC. Al tratarse de un elemento pasivo, no requiere ninguna fuente de alimentación externa, lo que simplifica la instalación y elimina puntos de fallo adicionales. Está optimizado para señal HDCVI y es compatible también con TVI y AHD, cubriendo las resoluciones 720p, 1080p y 4K. Su respuesta en frecuencia de 0 a 65 MHz y su baja pérdida de inserción de 0,5 dB garantizan que la señal de vídeo llegue al grabador con mínima degradación.
El aislador ofrece una tensión de aislamiento de 800 V y una resistencia de aislamiento de 100 MΩ, valores que aseguran una separación galvánica efectiva entre los extremos del sistema. La impedancia de entrada y salida es de 75 Ω en ambos extremos, manteniendo la continuidad característica del cableado coaxial estándar. El cable integrado mide 400 mm, lo que facilita su alojamiento en cajas de registro o en el interior de carcasas de cámara.
| Conexión de entrada | BNC macho |
|---|---|
| Conexión de salida | BNC hembra |
| Pérdida de inserción | 0,5 dB |
| Respuesta en frecuencia | 0-65 MHz |
| Impedancia entrada/salida | 75 Ω / 75 Ω |
| Voltaje de aislamiento | 800 V |
| Resistencia de aislamiento | 100 MΩ |
| Largo de cable | 400 mm |
| Alimentación | No requiere (pasivo) |
