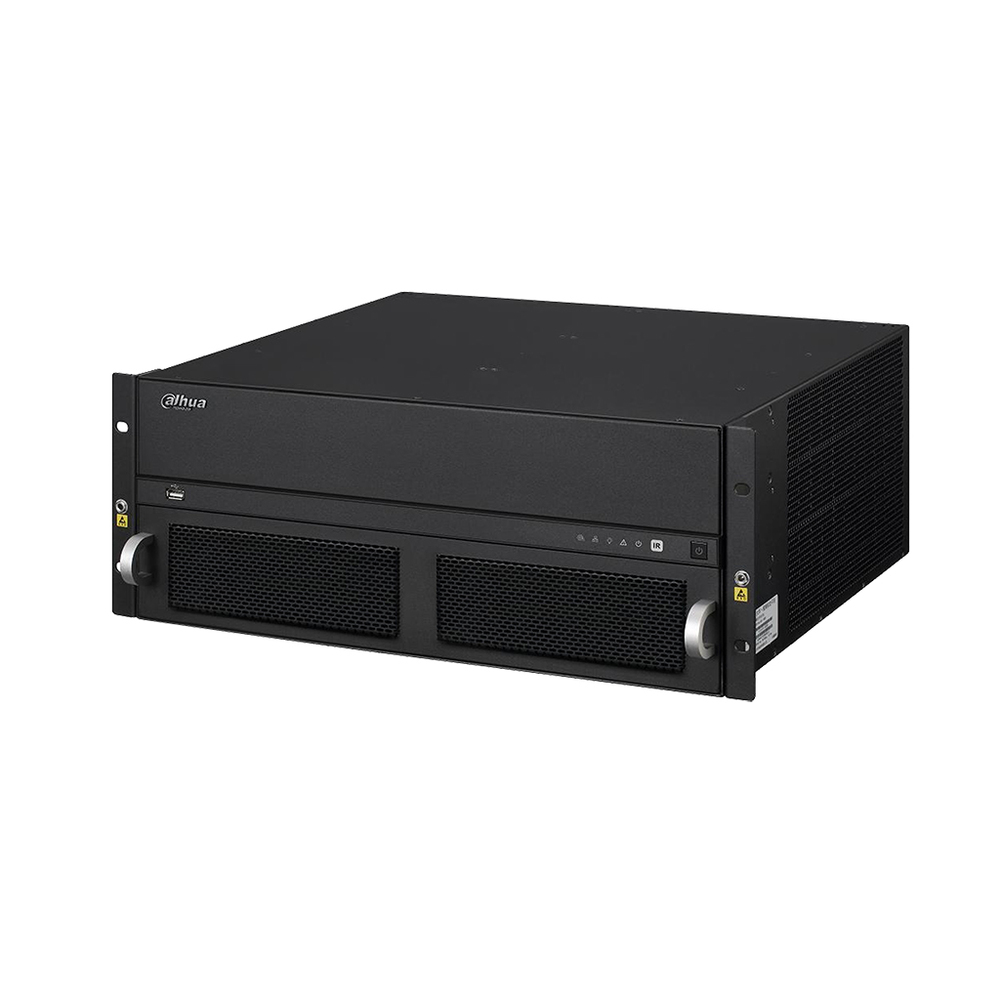

Plataforma de gestión de vídeo multiservcio Dahua M70-4U-E en formato rack 19″ 4U con diseño modular de hasta 10 tarjetas de función. Ofrece codificación 80ch@1080P o 320ch@D1, decodificación hasta 80ch@4K o 320ch@1080P con H.265, soporte de hasta 60 pantallas en empalme y 6 puertos de red gigabit RJ-45.
El Dahua M70-4U-E es una plataforma de gestión de vídeo de la serie Ultra diseñada para instalaciones profesionales que requieren alta capacidad de codificación, decodificación y conmutación matricial. Su chasis industrial 19″ 4U ATCA con diseño modular permite configurar hasta 10 tarjetas de función de vídeo/audio, adaptándose a las necesidades de cada proyecto.
📄 Descargar ficha técnica (PDF)
El chasis 4U integra 12 slots (2 de control + 10 de función), bus PCI-E y ventilación con control inteligente de temperatura. Permite combinar tarjetas de entrada y salida de distintos formatos según el proyecto.
Totalmente configurado, alcanza 80 canales a 1080P o 320 canales a D1 en codificación, con salida de señal digital no comprimida.
Soporta decodificación de hasta 80ch@4K, 320ch@1080P con H.265 o 1500ch@D1, así como 240 canales en streaming no estándar a D1.
Gestiona empalmes de hasta 60 pantallas y permite la emisión remota de vídeo analógico o digital sobre el videowall, con operaciones de reinicio, actualización y restauración en remoto.
Incorpora 6 puertos RJ-45 Gigabit para control matricial, previsualización y almacenamiento central en línea, con soporte de protocolos TCP/IP, RTP, RTSP, RTCP, UDP, DHCP y PPPoE.
Acepta señales HDMI, DVI-I, CVBS (BNC), HDCVI y HD-SDI en función de las tarjetas instaladas, y soporta conmutación matricial SD/HD con ajuste automático de señal VGA.
El peso indicado (25 kg) y las dimensiones (482,6 × 796 × 177,8 mm) corresponden al equipo totalmente configurado. La fuente de alimentación redundante es opcional.
Entre las tarjetas de entrada disponibles se incluyen: VIC0201UH-M70 (2ch HDMI 1.4, 4K con compatibilidad descendente), VEC0404HH-M70 (4ch HDMI, codificación 4CH@1080P), VEC3204FB-M70 (32ch BNC CVBS, 32CH@D1), VEC0404HD-M70 (4ch DVI-I, 4CH@1080P), VEC0804HC-M70 (8ch BNC HDCVI, 8CH@1080P) y VEC0804HS-M70 (8ch BNC HD-SDI, 8CH@1080P).
El sistema utiliza un microprocesador embebido de cuatro núcleos bajo sistema operativo Linux embebido, garantizando estabilidad en entornos de operación continua.
Permite el reinicio, la actualización de firmware y la restauración de ajustes de fábrica de forma remota, facilitando el mantenimiento de instalaciones de gran escala sin necesidad de intervención física.
| Parámetro | Valor |
|---|---|
| Formato de chasis | 19″ 4U ATCA industrial |
| Dimensiones | 482,6 × 796 × 177,8 mm |
| Peso (totalmente configurado) | 25 kg |
| Slots totales | 12 (2 control + 10 función) |
| Tarjetas de entrada/salida (máx.) | 10 |
| Codificación máxima | 80ch@1080P / 320ch@D1 |
| Decodificación máxima | 80ch@4K / 320ch@1080P / 720ch@720P / 1500ch@D1 |
| Decodificación H.265 | 320ch@1080P |
| Decodificación stream no estándar | 240ch@D1 |
| Empalme de pantallas (máx.) | 60 |
| Puertos de red | 6 × RJ-45 Gigabit |
| Protocolos | TCP/IP, RTP, RTSP, RTCP, UDP, DHCP, PPPoE |
| Bus | PCI-E |
| Sistema operativo | Linux embebido |
| Procesador | Microprocesador embebido quad-core |
El Dahua M70-4U-E está orientado a centros de control y seguridad, salas de operaciones con videowall de gran formato, instalaciones de videovigilancia con alta densidad de canales y proyectos que requieran conmutación matricial de señales analógicas y digitales de forma simultánea.
