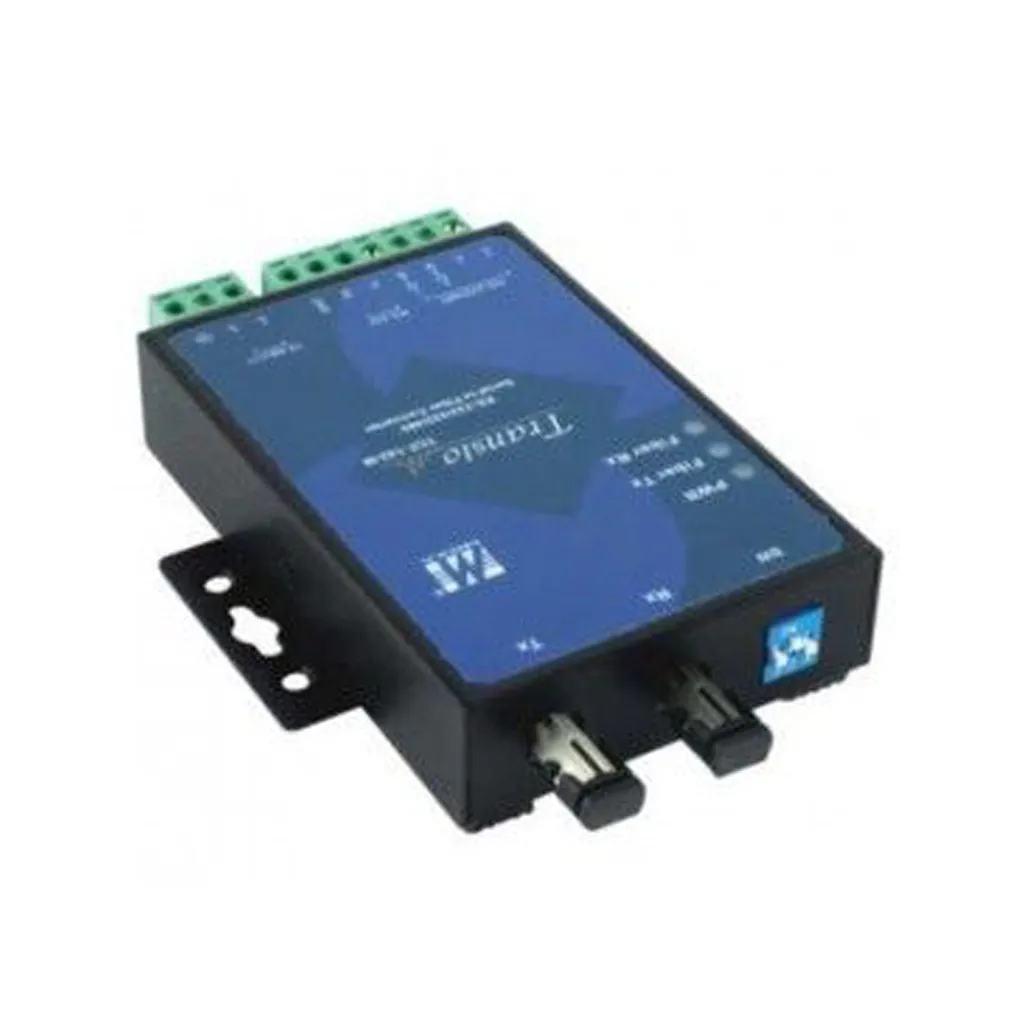

El Notifier TCF142S convierte la señal RS485 de la tarjeta ID2net a fibra óptica monomodo a 1310 nm, extendiendo la red ID2net de centrales ID3000 y Pearl hasta 40 km según el tipo de fibra. Compatible con fibras de 8,3/125, 8,7/125, 9/125 y 10/125 µm con conector tipo ST. Se alimenta a 24 Vdc desde la propia central y ofrece protección contra transitorios de hasta 15 kV ESD.
El Notifier TCF142S convierte la señal RS485 de la tarjeta ID2net a fibra óptica monomodo a 1310 nm, permitiendo extender la red ID2net de las centrales ID3000 y Pearl hasta 40 km según el tipo de fibra utilizada. El uso de fibra óptica aumenta además la inmunidad frente a interferencias electromagnéticas y de radiofrecuencia, y proporciona aislamiento eléctrico entre equipos.
Nota técnica: al instalar el TCF142S no es necesario utilizar el convertidor de fibra ISO-IDRED/F de la propia central. El equipo debe ubicarse a un máximo de 1,5 m de la central o repetidor en el lado del cableado RS-485.
El TCF142S es compatible con fibras monomodo de 8,3/125, 8,7/125, 9/125 y 10/125 µm. Utiliza conectores tipo ST y trabaja a una longitud de onda de 1310 nm, lo que garantiza una transmisión estable sobre largas distancias en instalaciones de detección de incendios.
El convertidor es compatible con las centrales Notifier ID3000 y Pearl a través de la tarjeta ID2net. En centrales Pearl, así como cuando la red ID2net se conecta en anillo, se requieren 2 unidades por central. Cada equipo utiliza 2 conductores de fibra.
El equipo se alimenta a 24 Vdc con menos de 100 mA, tomados directamente de la propia central ID3000. Ajusta automáticamente la velocidad de transmisión entre 50 y 920 bps, siendo únicamente necesario configurar los microinterruptores DIP según las posiciones indicadas en la documentación técnica.
El TCF142S incorpora protección contra transitorios de hasta 15 kV ESD. Opera en un rango de temperatura de 0 a 60 °C y con una humedad relativa de entre el 5 y el 95 % sin condensación. Sus dimensiones son 90 × 100 × 22 mm incluyendo las pestañas de fijación.
| Tipo de fibra | Monomodo 8,3/125 · 8,7/125 · 9/125 · 10/125 µm |
|---|---|
| Longitud de onda | 1310 nm |
| Conector | Tipo ST |
| Alcance máximo | Hasta 40 km (según tipo de fibra) |
| Alimentación | 24 Vdc / <100 mA |
| Tasa de transmisión | 50 a 920 bps |
| Protección contra transitorios | Hasta 15 kV ESD |
| Temperatura de trabajo | 0 a 60 °C |
| Humedad relativa | 5 a 95 % no condensada |
| Dimensiones (Al × An × F) | 90 × 100 × 22 mm (incl. pestañas) |
El Notifier TCF142S está indicado para instalaciones de detección de incendios que requieran extender la red ID2net entre edificios o recintos distantes, aprovechando la inmunidad electromagnética de la fibra óptica. Es especialmente adecuado en entornos industriales o campus donde las distancias o las interferencias eléctricas hacen inviable el cableado de cobre convencional.
