Controlador de videowall Lenkeng LKV109VW-V2.0 con 1 entrada HDMI 4K (4096×2160@60 Hz) y 9 salidas HDMI 1080p. Soporta múltiples modos de composición (1×2 hasta 3×3), control RS-232 y protección ESD, sobretensión y rayos.
100 disponibles

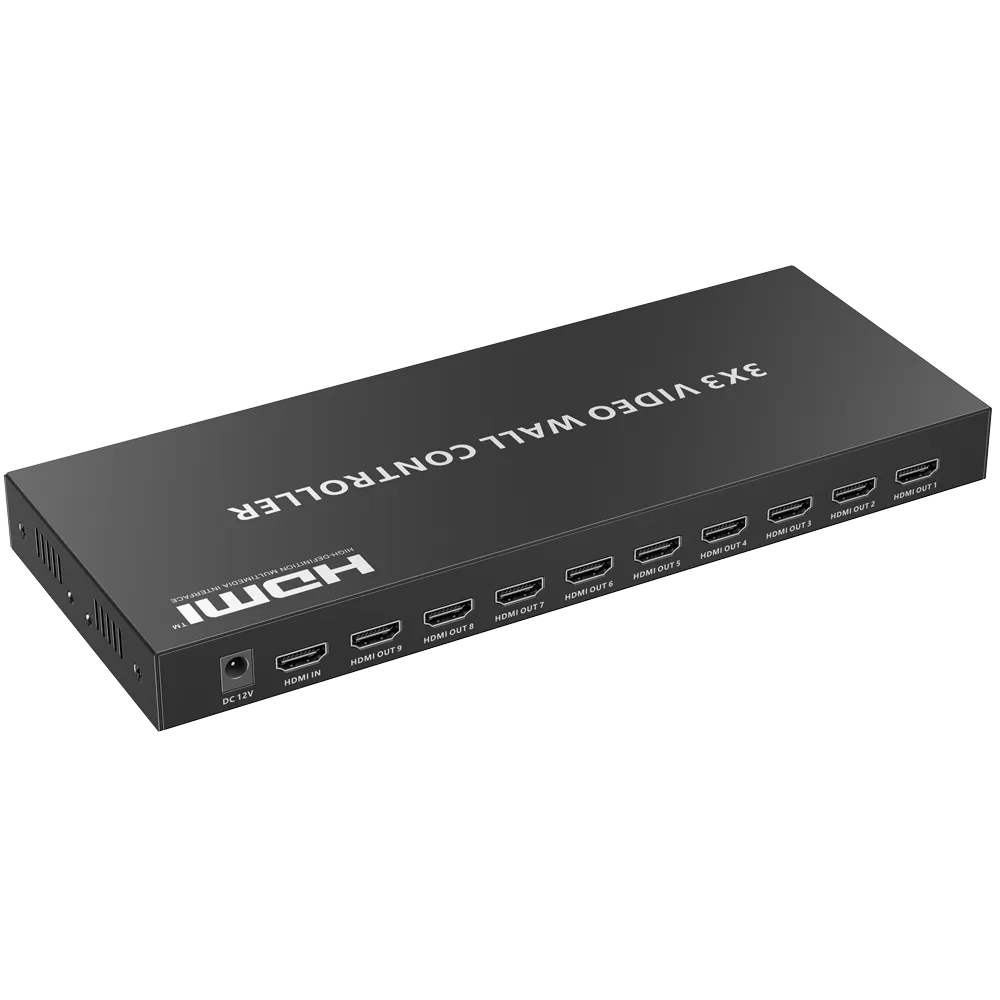

El Lenkeng LKV109VW-V2.0 es un controlador de videowall 3×3 diseñado para entornos de señalización profesional. Acepta una señal HDMI de entrada de hasta 4096×2160@60 Hz y la distribuye procesada en 9 salidas HDMI independientes a 1080p, permitiendo crear composiciones de pantalla de hasta 3×3 monitores con gran flexibilidad de configuración.
En los modos 0000, 0001 y 0010 (seleccionados por DIP switch), la salida máxima queda limitada a 1080p@30 Hz. El control RS-232 solo está activo cuando el DIP switch se encuentra en la posición 1111. Conecte siempre la alimentación DC 12 V/2 A suministrada para garantizar un funcionamiento correcto.
El LKV109VW-V2.0 es compatible con HDMI 2.0 y soporta HDCP 1.4 y HDCP 2.2. La entrada acepta resoluciones desde 1080p hasta 4096×2160@60 Hz, garantizando compatibilidad con las fuentes de vídeo más actuales como reproductores 4K, ordenadores o sistemas de presentación de alta resolución.

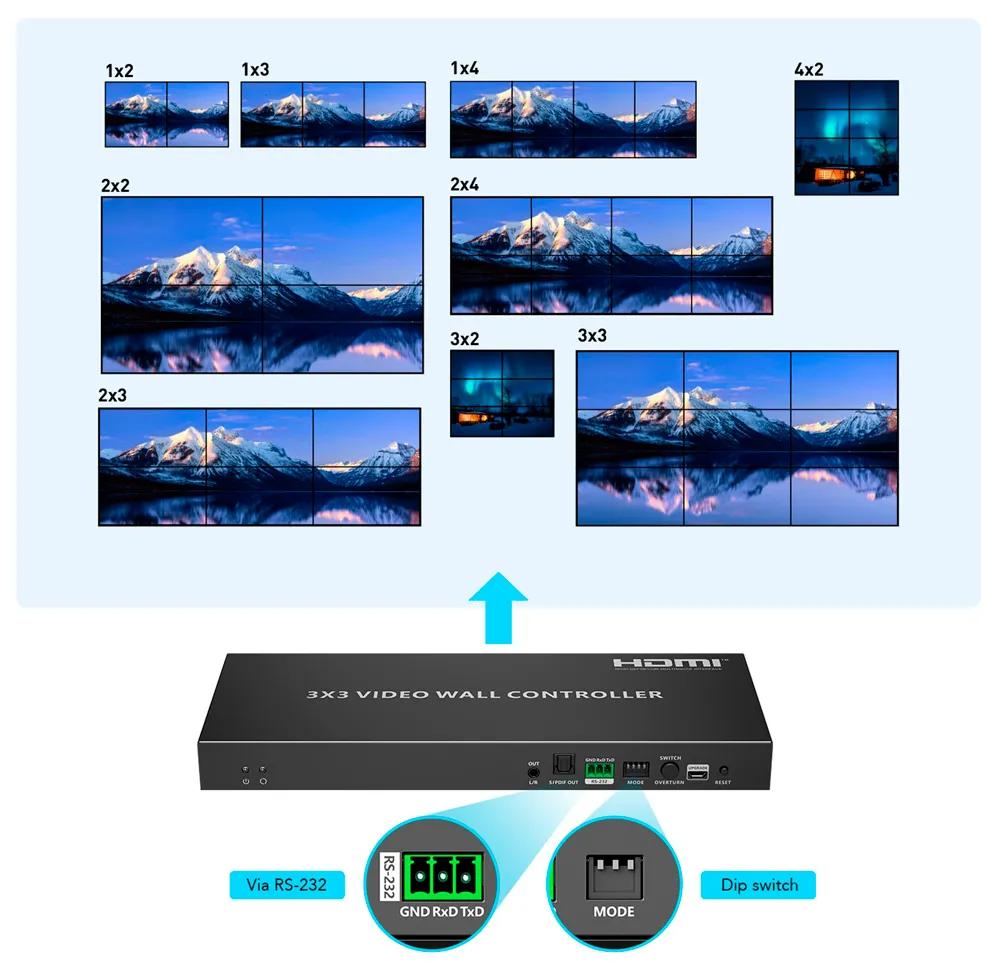

Con hasta 9 configuraciones de videowall disponibles —1×2, 1×3, 1×4, 2×2, 2×3, 3×2, 2×4, 4×2 y 3×3—, el dispositivo se adapta a instalaciones de distintos tamaños y geometrías. El cambio de modo se realiza de forma sencilla mediante el interruptor DIP o, en modo 1111, mediante instrucciones RS-232 (velocidad por defecto: 9600 baudios).
En los modos 2×2, 2×3 y 2×4, el controlador permite la rotación de 180° de la imagen en las salidas correspondientes. Esta función es especialmente útil cuando los monitores de la fila superior se instalan invertidos, optimizando el aspecto estético del videowall y reduciendo la separación entre pantallas.
Además de la señal de vídeo, el LKV109VW-V2.0 extrae el audio y lo ofrece en tres formatos: jack 3,5 mm estéreo (canal izquierdo/derecho), S/PDIF y embebido en las salidas HDMI. En todos los casos el formato de audio soportado es PCM, lo que garantiza compatibilidad con la mayoría de sistemas de sonido profesional.

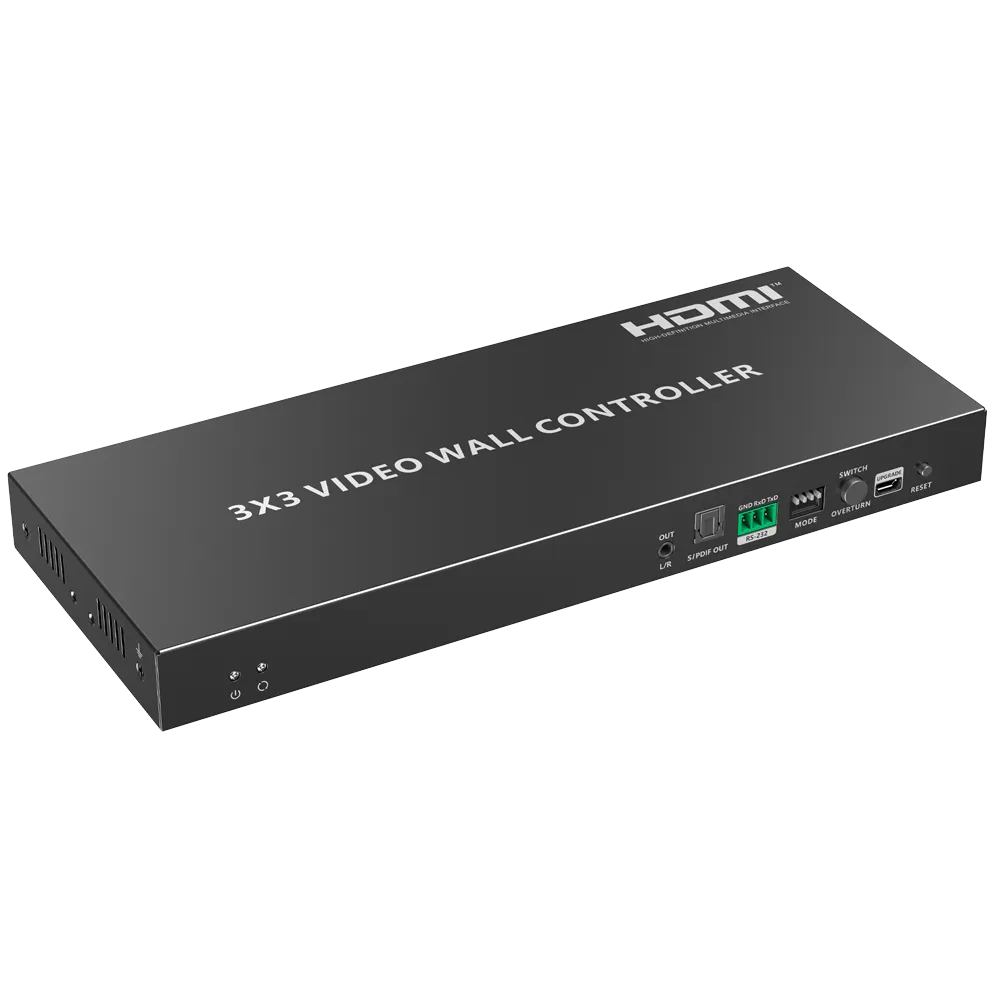

El chasis metálico de hierro lacado en negro, con dimensiones de 265×105×25 mm y un peso de 844 g, alberga protecciones ESD (descarga por contacto nivel 2 ±4 kV y descarga aérea nivel 3 ±8 kV, según IEC 61000-4-2), así como protección contra rayos y sobretensiones. El rango de temperatura de trabajo es de -20 °C a 60 °C.
| Entrada HDMI | 1× HDMI |
|---|---|
| Salidas HDMI | 9× HDMI |
| Compatibilidad | HDMI 2.0, HDCP 1.4 / HDCP 2.2 |
| Resolución de entrada | 4096×2160@24/25/30/50/60 Hz, 3840×2160@24/25/30/50/60 Hz, 3440×1440@60 Hz, 2560×1600@60 Hz, 2560×1440@60 Hz, 2560×1080@60 Hz, 1920×1200@60 Hz, 1080p@24/25/30/50/60 Hz |
| Resolución de salida | Máx. 1080p@30 Hz en modos 0000/0001/0010; máx. 1080p@60 Hz en el resto de modos |
| Modos de composición | 1×2, 1×3, 1×4, 2×2, 2×3, 3×2, 2×4, 4×2, 3×3 |
| Salida de audio | Jack 3,5 mm (PCM), S/PDIF (PCM), HDMI (PCM) |
| Control | DIP switch / RS-232 (GND/RxD/TxD), 9600 baudios por defecto |
| Alimentación | DC 12 V / 2 A |
| Consumo | < 17 W |
| Temperatura de trabajo | -20 °C ~ 60 °C |
| Temperatura de almacenamiento | -30 °C ~ 70 °C |
| Humedad | 0 ~ 90 % HR (sin condensación) |
| Protección ESD | Descarga por contacto nivel 2 (±4 kV) / Descarga aérea nivel 3 (±8 kV) — IEC 61000-4-2 |
| Carcasa | Hierro, color negro |
| Dimensiones | 265 × 105 × 25 mm |
| Peso | 844 g |
El Lenkeng LKV109VW-V2.0 es ideal para salas de control y monitorización, centros de mando, escaparates comerciales con videowalls, aulas y salas de formación, instalaciones de señalización digital en transporte o sanidad, y cualquier entorno donde se requiera mostrar una fuente 4K distribuida en una matriz de hasta 9 monitores Full HD con configuración flexible y control centralizado.
