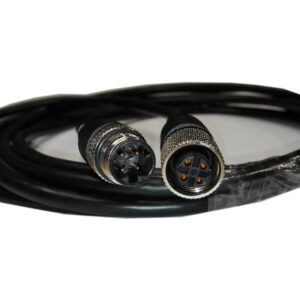

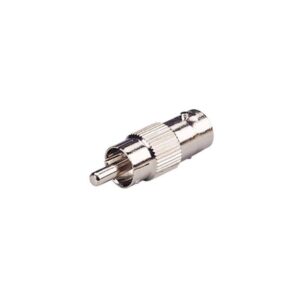

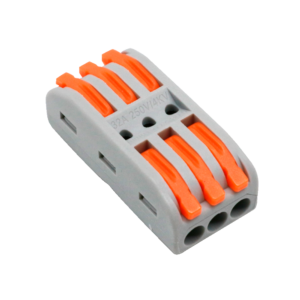

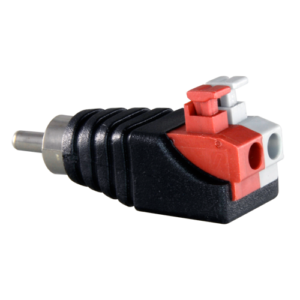

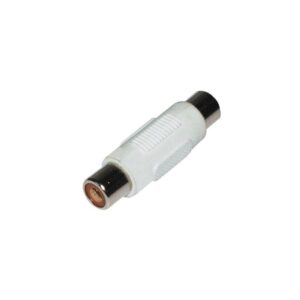

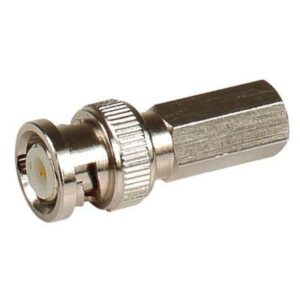

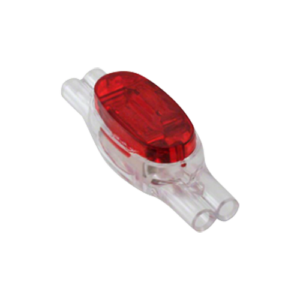

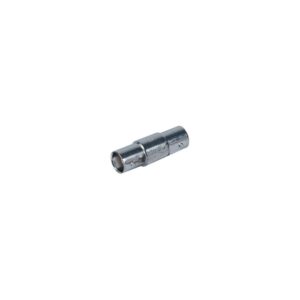

Conexionado (conectores, balunes y cables)

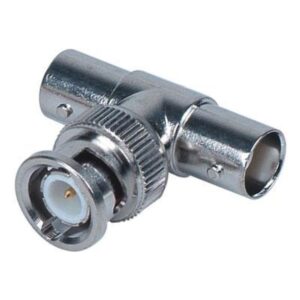

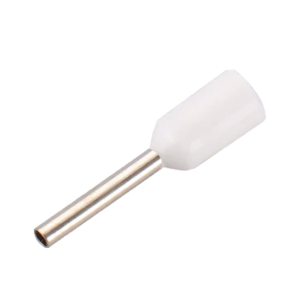

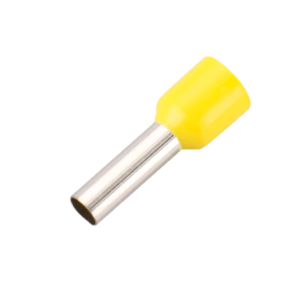

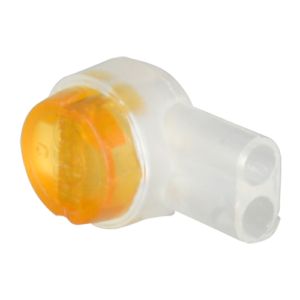

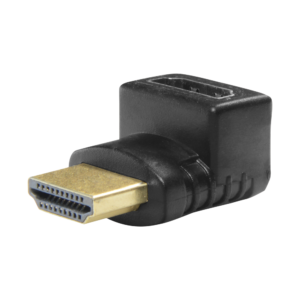

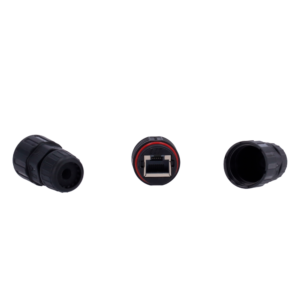

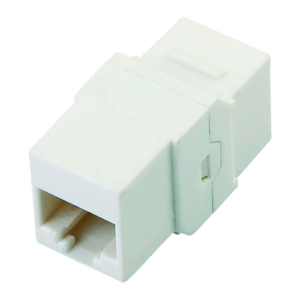

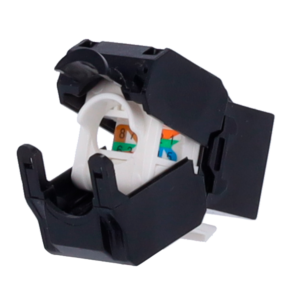

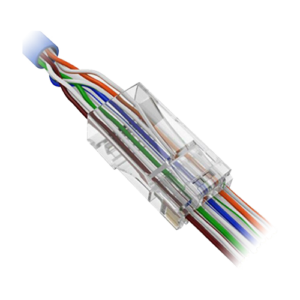

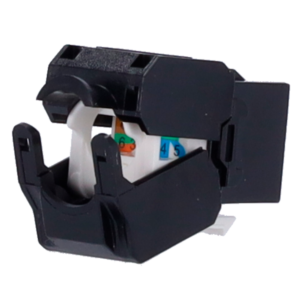

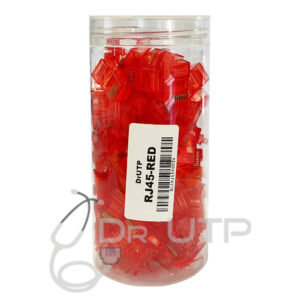

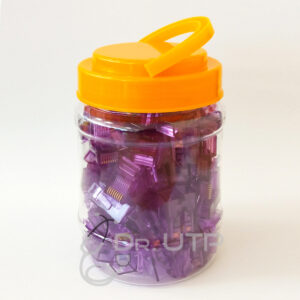

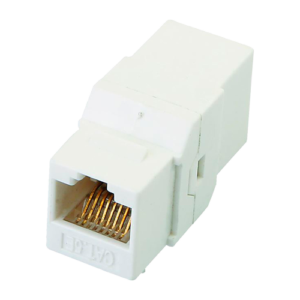

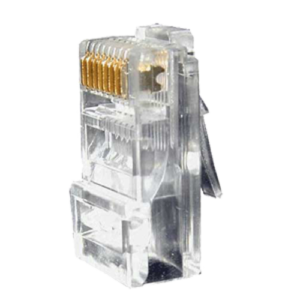

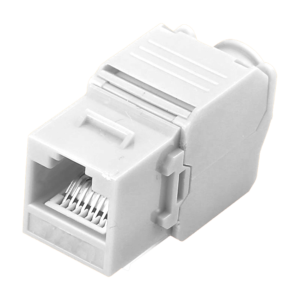

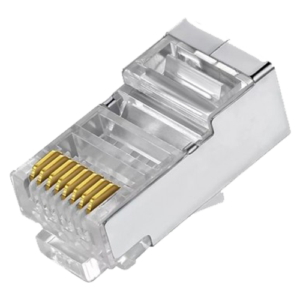

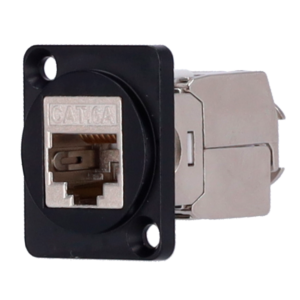

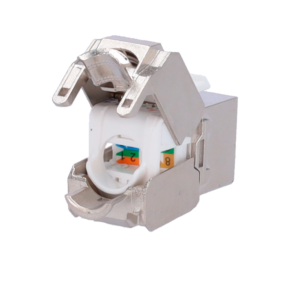

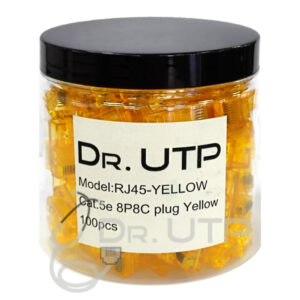

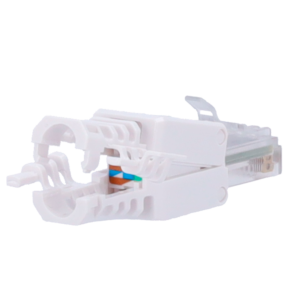

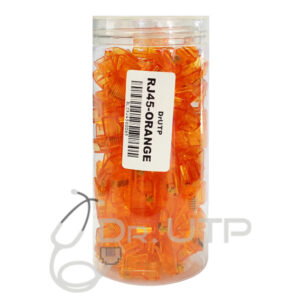

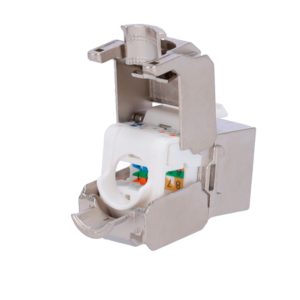

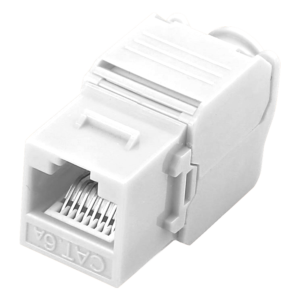

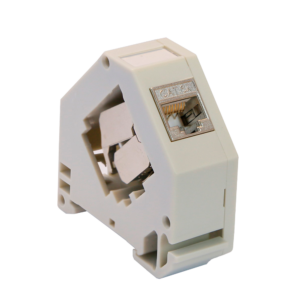

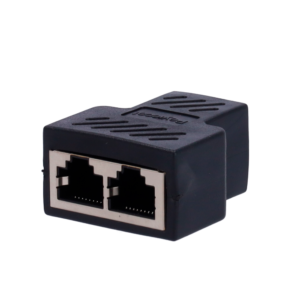

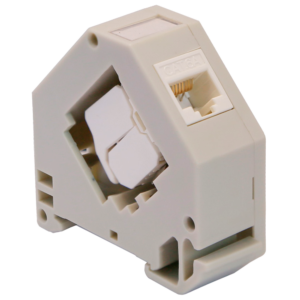

El conector RJ45 macho es el estándar para terminar latiguillos y tiradas de UTP; el RJ45 hembra (keystone o acoplador hembra-hembra) sirve para rosetas, paneles y para empalmar dos latiguillos sin recrimpar. Si trabajas con CAT6 o CAT6A, comprueba que el conector admita el diámetro del conductor y del aislante de tu cable, porque un conector CAT5e no siempre entra. Los tipo EZ-RJ45 dejan pasar los hilos a través del cuerpo y se cortan al crimpar: mucho más rápidos cuando montas decenas de tomas, pero exigen su crimpadora específica.

El orden de colores no es decorativo: define el par de transmisión y el de recepción. En España lo habitual es el esquema T568B (blanco-naranja, naranja, blanco-verde, azul, blanco-azul, verde, blanco-marrón, marrón). Lo importante es usar el mismo esquema en los dos extremos: si mezclas A en un lado y B en el otro obtienes un cable cruzado, que hoy casi nunca hace falta. Respeta los pares trenzados hasta el borde del conector y no destrences más de lo imprescindible, sobre todo en CAT6 y CAT6A.

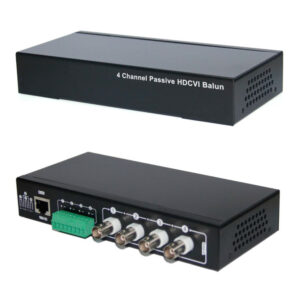

El balun adapta la señal de vídeo coaxial para transportarla por par trenzado UTP. El balun pasivo (por ejemplo los packs de dos unidades tipo VK-BALUN-4K, con o sin conductor de alimentación DC integrado) no necesita corriente y es la opción normal en tiradas cortas y medias sobre HDCVI, TVI, AHD y CVBS. El balun activo, con emisor (TX) y receptor (RX) independientes, amplifica la señal y se usa cuando la distancia o la calidad del cable dejan la imagen pobre. Comprueba siempre la resolución máxima soportada y que emisor y receptor sean de la misma familia.

Si concentras muchas cámaras analógicas en un cuarto técnico, en vez de poner un balun suelto por canal es más limpio montar un conversor UTP de 16 canales de vídeo 4EN1 con alimentación en formato rack 19", como el UTEPO UTP116PV-HD2. Ordena el cableado, unifica la alimentación y reduce puntos de fallo. Para instalaciones pequeñas o ampliaciones puntuales, los kits de dos unidades con RJ45 (vídeo + alimentación, hasta 1080P) resuelven la tirada sin ocupar espacio en el armario.

Para analógico clásico, la bobina de coaxial RG59 de 200 m es lo estándar. Si además tienes que llevar los 12 V a la cámara, pide el cable bisiesto RG59 + alimentación en bobina de 300 m: conductor de vídeo con núcleo de cobre de 0,81 mm, malla CCA trenzada y conductores de alimentación CCA 7/0,4 mm, con cubierta LSZH cuando el proyecto lo exija. En IP, las bobinas de UTP CAT6 de 305 m LSZH con clasificación CPR (Eca o Cca) son la referencia; revisa qué clase de reacción al fuego pide la dirección facultativa antes de comprar.

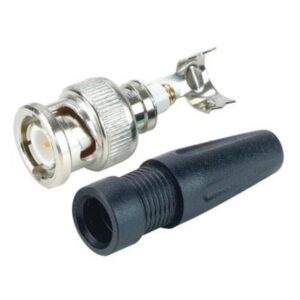

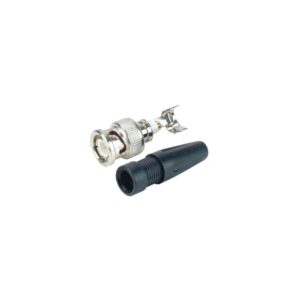

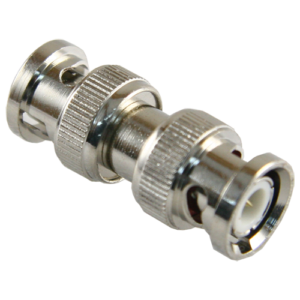

Son herramientas distintas y no se sustituyen. La crimpadora UTP EZ-RJ45 trabaja con conectores EZ-RJ45, RJ11, RJ12 y RJ22 e incorpora cuchilla para cortar los hilos sobrantes. La crimpadora BNC, con tornillo de ajuste variable en seis pasos (1,09 / 1,73 / 2,54 / 3,48 / 5,41 y 6,48 mm), sirve para conectores BNC de crimpar sobre RG58, RG59, RG62, RG174 y fibra óptica. Si montas instalaciones mixtas analógico + IP, lo lógico es tener las dos en la furgoneta.

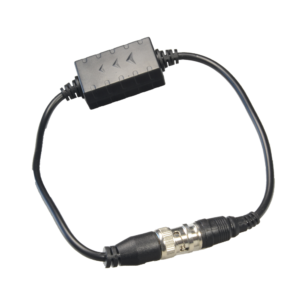

Las bandas y el ruido en cámaras analógicas suelen venir de bucles de tierra. El aislador de tierra con conectores BNC macho/hembra los elimina, con supresión superior a 90 dB y voltaje de aislamiento de AC 500 V / DC 600 V, en un cuerpo compacto que cabe dentro del registro. Para el lado de red eléctrica, los protectores contra descargas para 220 VAC evitan que una sobretensión se lleve por delante grabador y fuentes. En instalaciones exteriores o con líneas largas, es material barato frente a lo que protege.

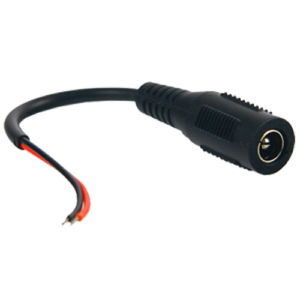

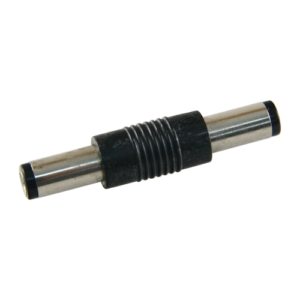

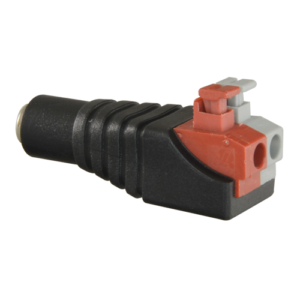

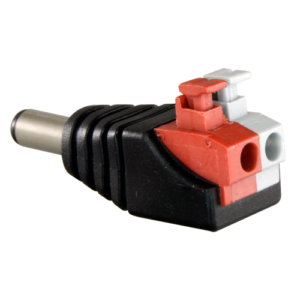

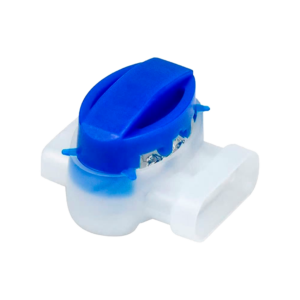

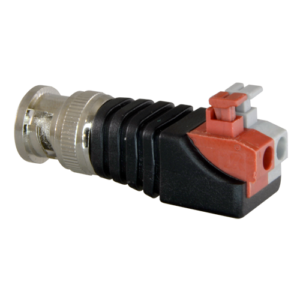

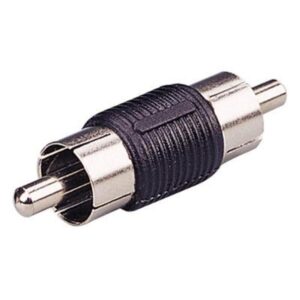

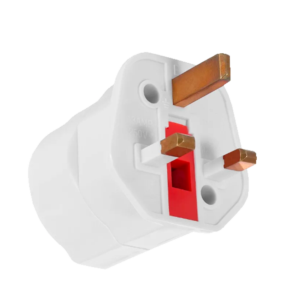

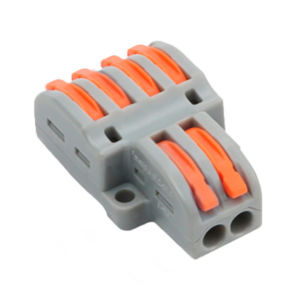

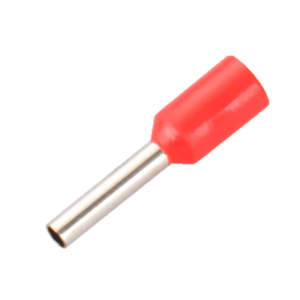

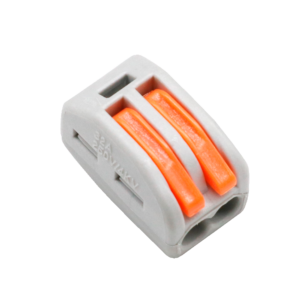

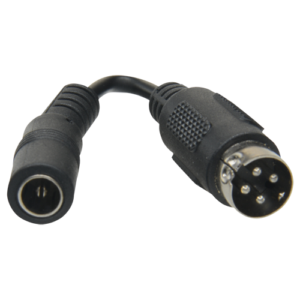

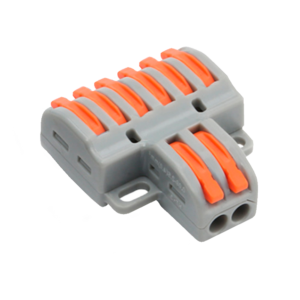

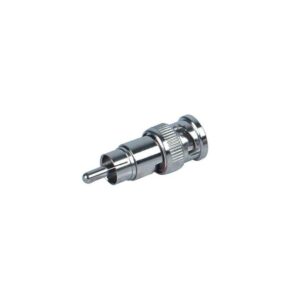

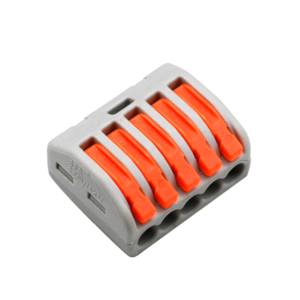

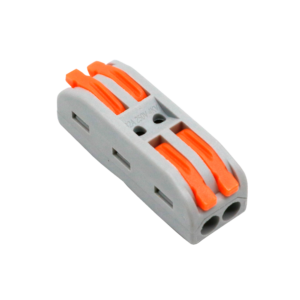

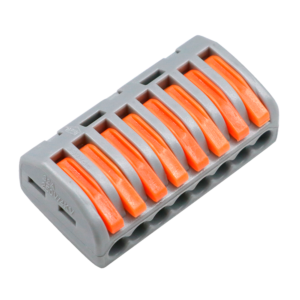

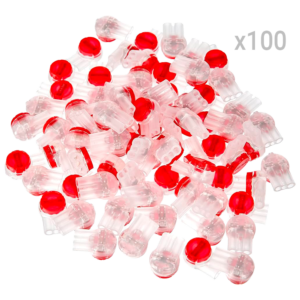

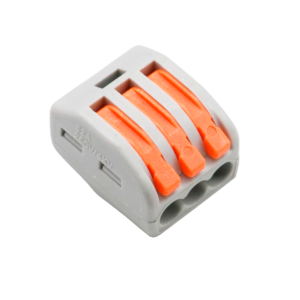

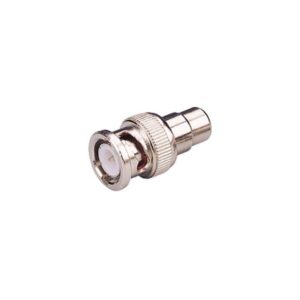

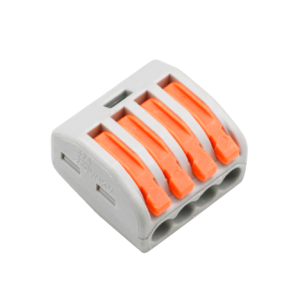

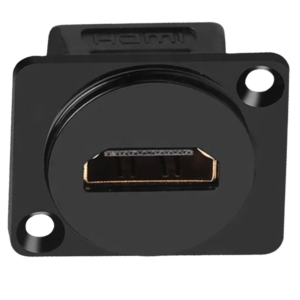

Aquí entran los conectores DC macho a DC macho para puentear fuentes y cámaras, los conversores PoE de 48 V a 24 V DC para alimentar equipos que no aceptan la tensión estándar del switch, los conversores USB 2.0 a RS485 para control de domos y periféricos, los latiguillos de red de distintas longitudes y los cables de alimentación Schuko a C13 o CEE7/16 a C7 para grabadores, SAI y equipos de rack. Comprueba tensión, polaridad y tipo de conector antes de pedir.

Parte de este catálogo lo tenemos en stock y otra parte se fabrica bajo pedido, así que si necesitas confirmar la disponibilidad de una referencia concreta antes de tramitar, escríbenos por email y te lo comprobamos. No hay pedido mínimo: puedes pedir una bobina, un pack de balunes o una sola crimpadora. Si dudas entre pasivo y activo, entre CAT6 Eca o Cca, o no tienes claro qué conector encaja con tu cable, consúltanos antes de comprar y te asesoramos. En conexionado y CCTV vendemos y asesoramos en la elección, con condiciones para instaladores e integradores.
