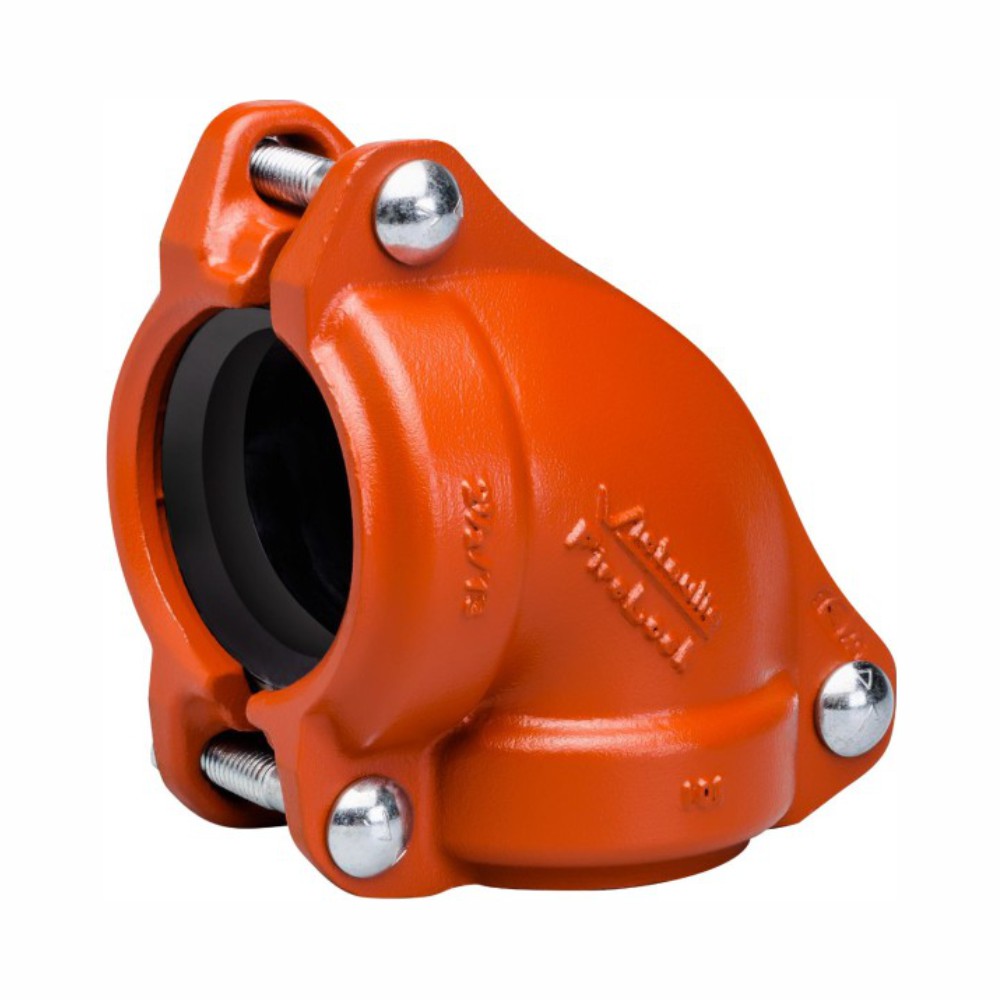

Codo 90° Ranurado para Sistemas PCI

El codo 90° ranurado Firelock es el accesorio esencial para ejecutar cambios de dirección a ángulo recto en redes de protección contra incendios. Su diseño ranurado permite una instalación mecánica rápida sin necesidad de soldadura ni roscado, reduciendo significativamente los tiempos de montaje en sistemas de rociadores, BIE e hidrantes.

Características técnicas

• Estilo Victaulic: 10 (codo estándar 90°)
• Material cuerpo: hierro dúctil ASTM A536 de alta resistencia
• Rango dimensional: DN32 a DN300 (1¼” a 12″)
• Acabados disponibles: pintado rojo RAL-3000, galvanizado en caliente, acero inoxidable 316
• Presión de trabajo: según clasificación del acoplamiento instalado (hasta 300 psi en configuraciones estándar)
• Conexión: extremos ranurados compatibles con acoplamientos Firelock rígidos y flexibles
• Certificación: listado UL y aprobado FM para servicio contra incendios
• Junta compatible: EPDM grado “E” para agua, Nitrilo “T” para hidrocarburos

Aplicaciones

Este codo 90° ranurado se integra en instalaciones de rociadores automáticos, redes de BIE (bocas de incendio equipadas), columnas secas, hidrantes y sistemas de agua nebulizada. Su versatilidad lo hace idóneo para naves industriales, centros logísticos, parkings subterráneos, centros comerciales y edificios de gran altura donde se requieren cambios de dirección precisos en la red de distribución.

Normativa aplicable

• NFPA 13: diseño e instalación de sistemas de rociadores automáticos
• UNE-EN 12845: sistemas fijos de lucha contra incendios mediante rociadores
• RIPCI (RD 513/2017): Reglamento de Instalaciones de Protección Contra Incendios

Instalación y mantenimiento

La instalación requiere ranurar los extremos de tubería según especificaciones Victaulic (ranura roll o cut groove). Aplique lubricante Victaulic sobre la junta elastomérica antes del montaje. El codo se fija mediante acoplamientos rígidos Estilo 07 o flexibles Estilo 77 en cada extremo. Verifique los pares de apriete recomendados y realice prueba hidrostática según normativa. El mantenimiento se limita a inspección visual periódica de juntas y comprobación de estanqueidad.

Comprar codo 90° ranurado en Serior.com

Distribuidor oficial Victaulic en España con factura y asesoramiento técnico especializado. Consulte disponibilidad de acabados y diámetros con nuestro equipo. Complete su instalación con rociadores automáticos y bocas de incendio equipadas.

Preguntas frecuentes

¿Qué presión soporta este codo 90° ranurado?

La presión de trabajo depende del acoplamiento utilizado; con acoplamientos Firelock estándar alcanza 300 psi (20,7 bar) en diámetros pequeños, reduciéndose progresivamente en diámetros mayores.

¿Es compatible con tubería soldada existente?

Sí, siempre que se ranuren los extremos de la tubería según especificación Victaulic. El ranurado puede ser roll groove (deformación) o cut groove (mecanizado).

¿Qué tipo de junta debo usar?

Para agua y aire en sistemas PCI utilice junta EPDM grado “E”. Para aplicaciones con presencia de aceites o hidrocarburos, seleccione junta de Nitrilo grado “T”.
