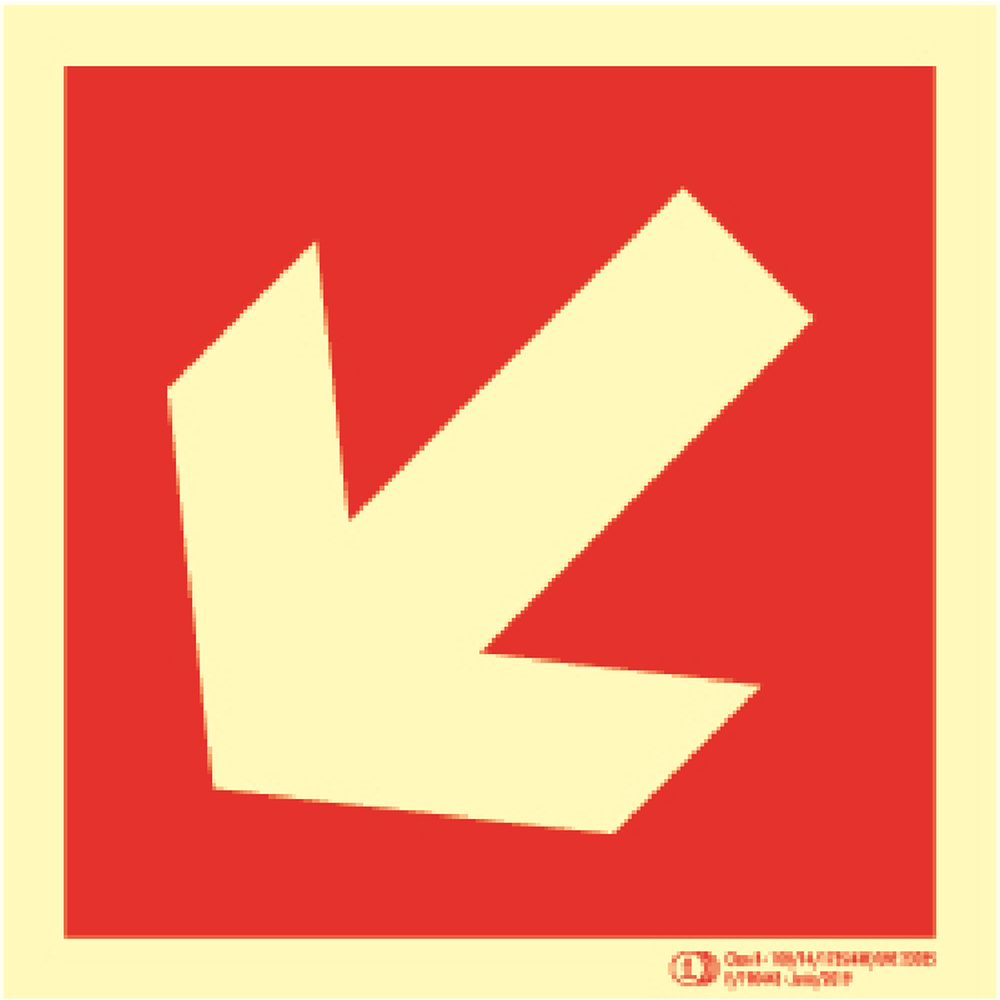

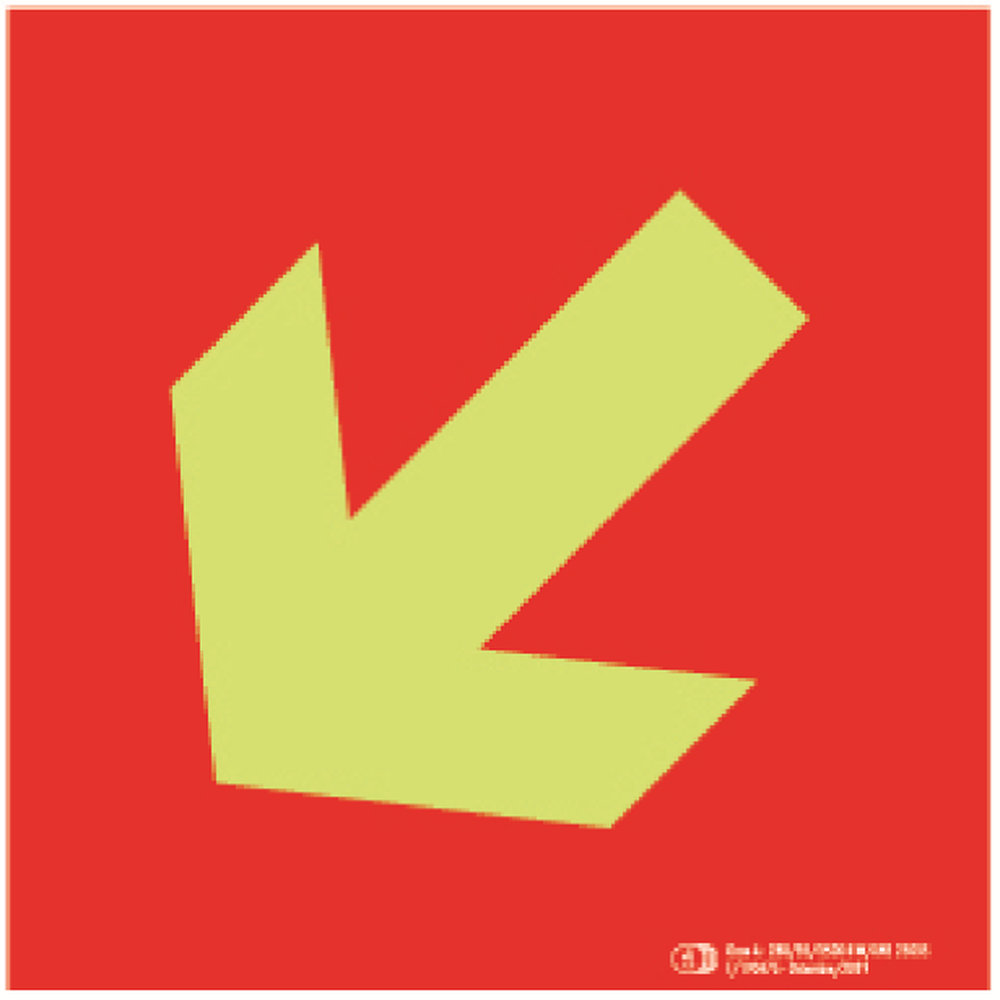

La flecha auxiliar fotoluminiscente PCI-197 complementa la señalización de equipos de protección contra incendios indicando la dirección exacta del recurso. Fabricada con materiales fotoluminiscentes conformes a UNE 23035 y con pictograma según UNE-EN ISO 7010:2020, cumple los requisitos del RD 485/1997 Anexo III para centros de trabajo. Disponible en distintos formatos y soportes.
|
CLASE A
280 milicandelas
Mayor luminancia residual
Edificios estratégicos |
CLASE B
108 milicandelas
Estándar UNE 23035
Uso general |
|
Cuadrado · mm × mm
|
|
En instalaciones industriales, almacenes y edificios de uso público, la localización rápida de un extintor, BIE o pulsador de alarma puede marcar la diferencia en una emergencia. La flecha auxiliar fotoluminiscente PCI-197 actúa como señal de direccionamiento complementaria: se coloca junto a la señal principal del equipo y orienta al usuario cuando la visibilidad directa está limitada por obstáculos, esquinas o largas distancias. Su acabado fotoluminiscente conforme a UNE 23035 garantiza visibilidad en condiciones de fallo del alumbrado, sin necesidad de alimentación eléctrica adicional. El pictograma sigue el estándar UNE-EN ISO 7010:2020, asegurando reconocimiento inmediato y uniformidad con el resto de la señalización PCI del centro. La obligatoriedad de señalizar correctamente los equipos de lucha contra incendios queda recogida en el RD 485/1997 Anexo III y en el RD 513/2017 sobre instalaciones de protección contra incendios, siendo responsabilidad del empresario mantener la señalización visible, íntegra y actualizada en todo momento.
La falta de señalización obligatoria en centros de trabajo constituye infracción grave del artículo 12.16 de la LISOS, con sanciones de 2.046 a 40.985 € según gravedad y reincidencia. En caso de accidente con consecuencias, eleva responsabilidad civil y penal del empresario.
La señalización de equipos de protección contra incendios está regulada principalmente por el RD 485/1997 Anexo III, que establece los requisitos de señalización en centros de trabajo, y por el RD 513/2017 sobre instalaciones de protección contra incendios. El pictograma y los colores de seguridad deben cumplir la UNE-EN ISO 7010:2020, y las propiedades fotoluminiscentes del material han de ajustarse a UNE 23035. El incumplimiento puede derivar en sanciones graves según la LISOS.
La flecha auxiliar es una señal complementaria que indica la dirección hacia un equipo de PCI (extintor, BIE, pulsador) cuando este no es visible directamente desde el punto de referencia. Su uso es obligatorio siempre que el equipo no sea localizable a simple vista, tal como exige el RD 485/1997 Anexo III. Se coloca en combinacion con la señal principal del equipo y debe cumplir los mismos requisitos de fotoluminiscencia y pictograma que el resto de la señalizacion de emergencia del centro.
La fotoluminiscencia es la propiedad de ciertos materiales de absorber energia luminosa y emitirla gradualmente en la oscuridad, garantizando visibilidad sin alimentacion electrica. La UNE 23035 establece los requisitos minimos de luminancia inicial y duracion de emision para señales de seguridad fotoluminiscentes usadas en PCI y evacuacion. Las señales conformes a esta norma mantienen su funcion incluso en cortes de suministro electrico, siendo un requisito esencial en cualquier plan de emergencia.
La señal de flecha auxiliar PCI debe instalarse en el recorrido de acceso al equipo, en un lugar bien iluminado y libre de obstaculos que impidan su vision. El RD 485/1997 Anexo III indica que las señales han de situarse a una altura y posicion apropiadas en relacion al angulo visual, generalmente entre 1,5 y 2 metros del suelo. En pasillos o almacenes con alta estanteria puede ser necesario añadir señalizacion adicional en puntos intermedios para garantizar la trazabilidad del recorrido hasta el equipo.
La señal principal de PCI identifica el tipo de equipo (extintor, BIE, pulsador de alarma) mediante el pictograma normalizado por UNE-EN ISO 7010:2020 y se coloca directamente sobre o junto al equipo. La flecha auxiliar, en cambio, es una señal de direccionamiento que guia hacia ese equipo cuando no es visible desde el punto de partida. Ambas son complementarias: la flecha conduce al usuario y la señal principal confirma la ubicacion exacta, formando un sistema de señalizacion completo conforme al RD 485/1997.
