Cámara termográfica tipo bala de red Sunell con sensor VOx 400×300, lente fija de 25 mm, detección de personas/vehículos e incendios, medición de temperatura −20 °C a 150 °C y analítica inteligente IVS.

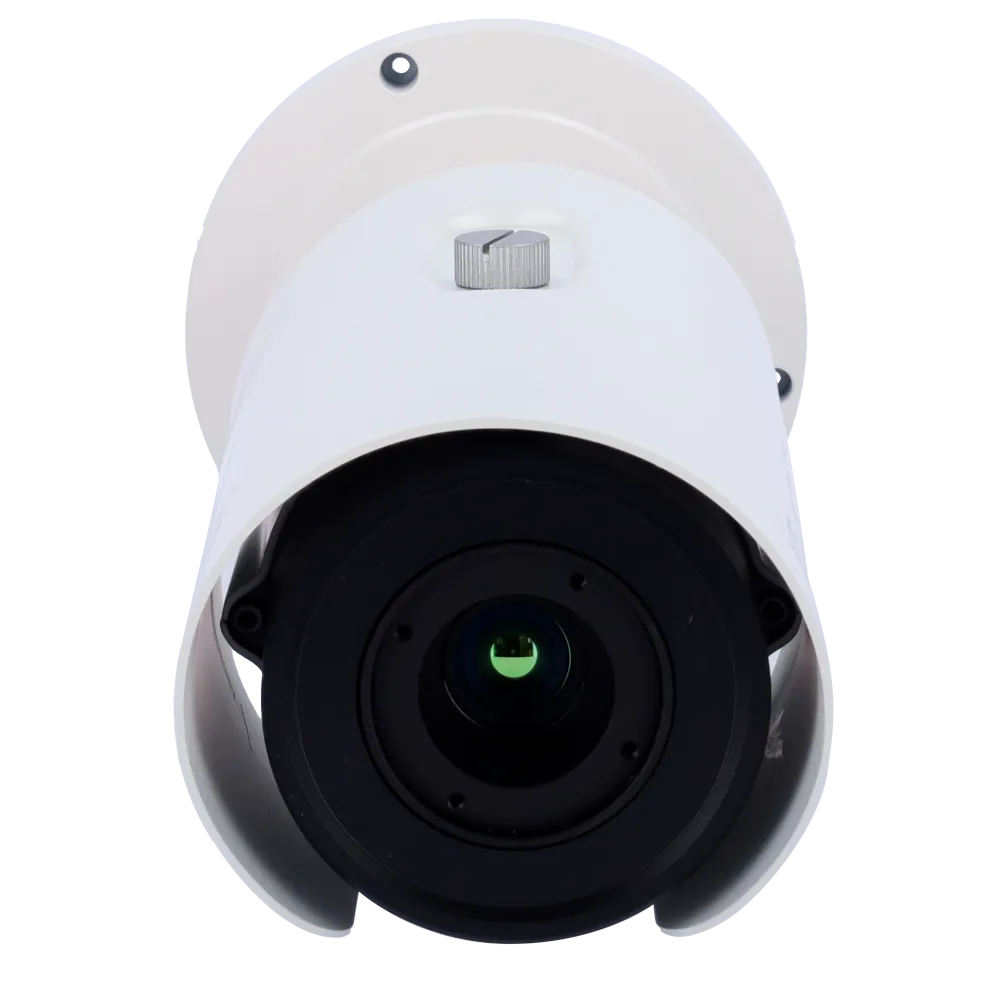

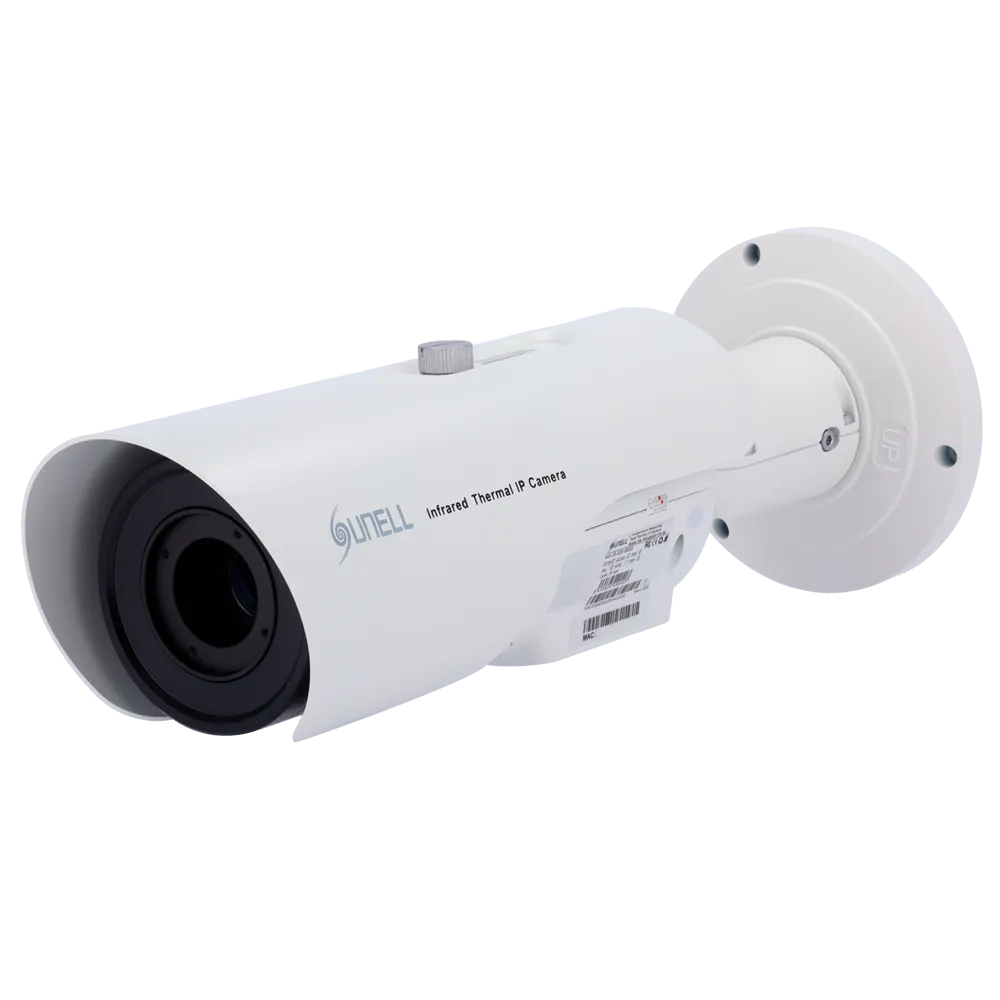

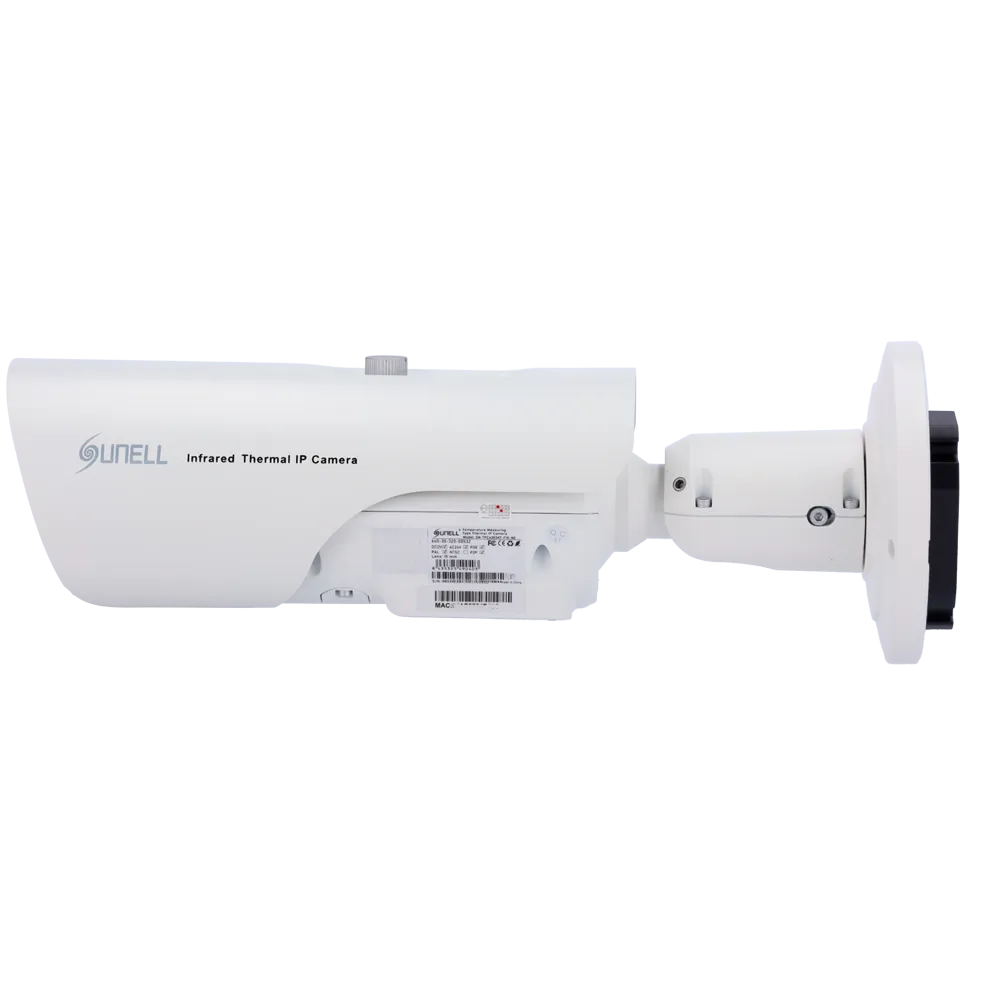

La Sunell SN-TPC4203KT-F25 es una cámara termográfica tipo bala de red equipada con un sensor VOx Uncooled Focal Plane Array de 400×300 píxeles, lente fija de 25 mm y NETD ≤ 40 mK. Combina medición de temperatura de alta precisión, detección de incendios y analítica IVS avanzada en una robusta carcasa metálica con protección IP66, apta para temperaturas de trabajo entre −40 °C y 60 °C.
Las distancias de detección, reconocimiento e identificación indicadas son valores de referencia calculados según el criterio de Johnson y pueden variar en función de las condiciones atmosféricas, el tamaño del objetivo y el entorno de instalación.
El detector de plano focal no refrigerado de óxido de vanadio (VOx) ofrece una resolución de 400×300 píxeles con un paso de píxel de 17 µm y un rango espectral de 8 a 14 µm. La imagen puede escalarse hasta 704×576 para una visualización más cómoda. El reducido NETD (Noise Equivalent Temperature Difference) de ≤ 40 mK garantiza una alta sensibilidad térmica, permitiendo detectar diferencias de temperatura muy pequeñas incluso en condiciones adversas.
La cámara permite definir hasta 20 reglas de medición de temperatura (1 pantalla completa y 19 reglas adicionales de tipo punto, área o línea) con una precisión de ±2 °C o ±2 %. El rango de medición abarca de −20 °C a 150 °C. Entre las alarmas disponibles se incluyen alarma por diferencia de temperatura, alarma por umbral y alarma por subida rápida de temperatura. El tiempo de respuesta es ≤ 30 ms. La visualización puede mostrar la temperatura máxima, mínima o media siguiendo el cursor.
El motor de análisis inteligente incorporado permite la detección de personas y vehículos así como la detección de puntos de fuego. Las funciones IVS incluyen intrusión, cruce de línea simple y doble, merodeo, detección de sentido incorrecto, entrada y salida de área, y conteo de personas. Todas estas funciones de analítica aplican detección precisa orientada a personas y vehículos.

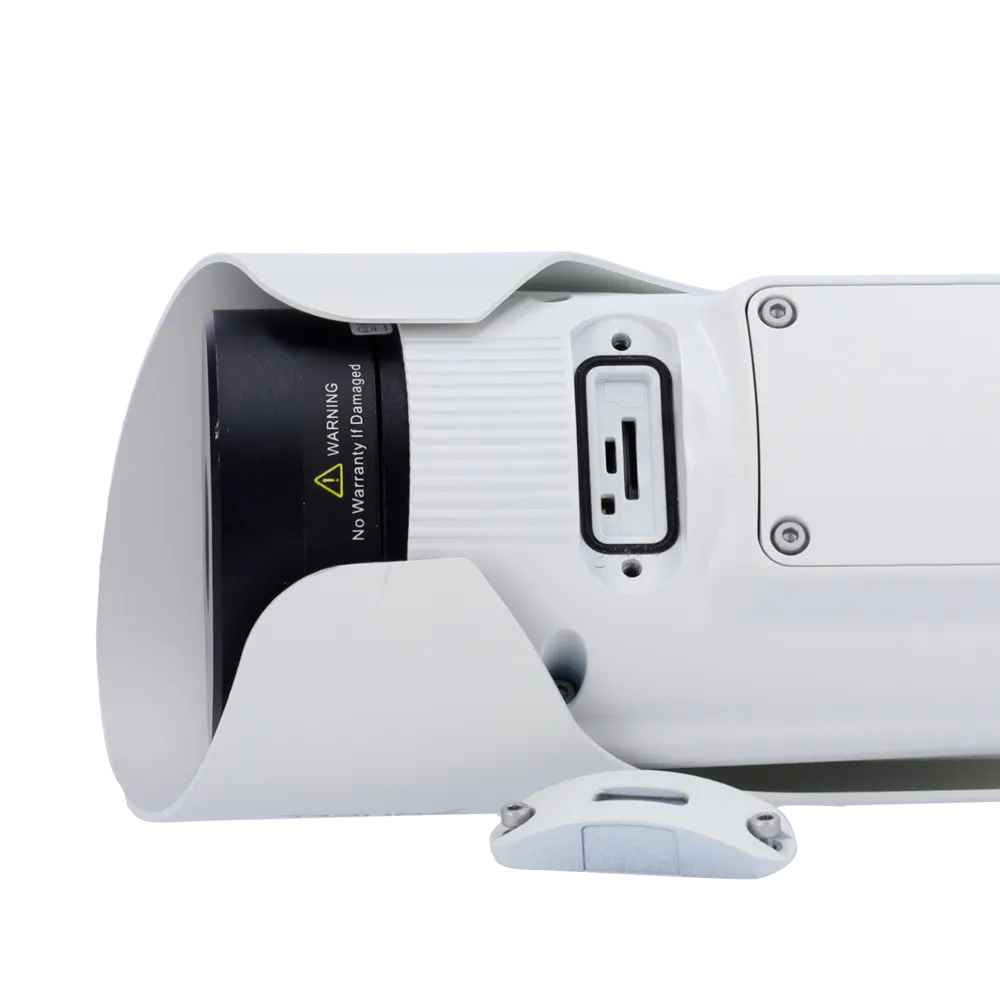

Dispone de interfaz Ethernet 10/100 Base-T con conector RJ-45, compatibilidad con los perfiles ONVIF S, T, G y M, y soporte para hasta 10 streams simultáneos con gestión de 32 o más usuarios en tres niveles de acceso. El sistema admite cifrado HTTPS, filtrado por dirección IP, bloqueo ante intentos de acceso ilegales y autenticación 802.1x. La ranura para tarjeta SD integrada acepta hasta 512 GB de almacenamiento local.

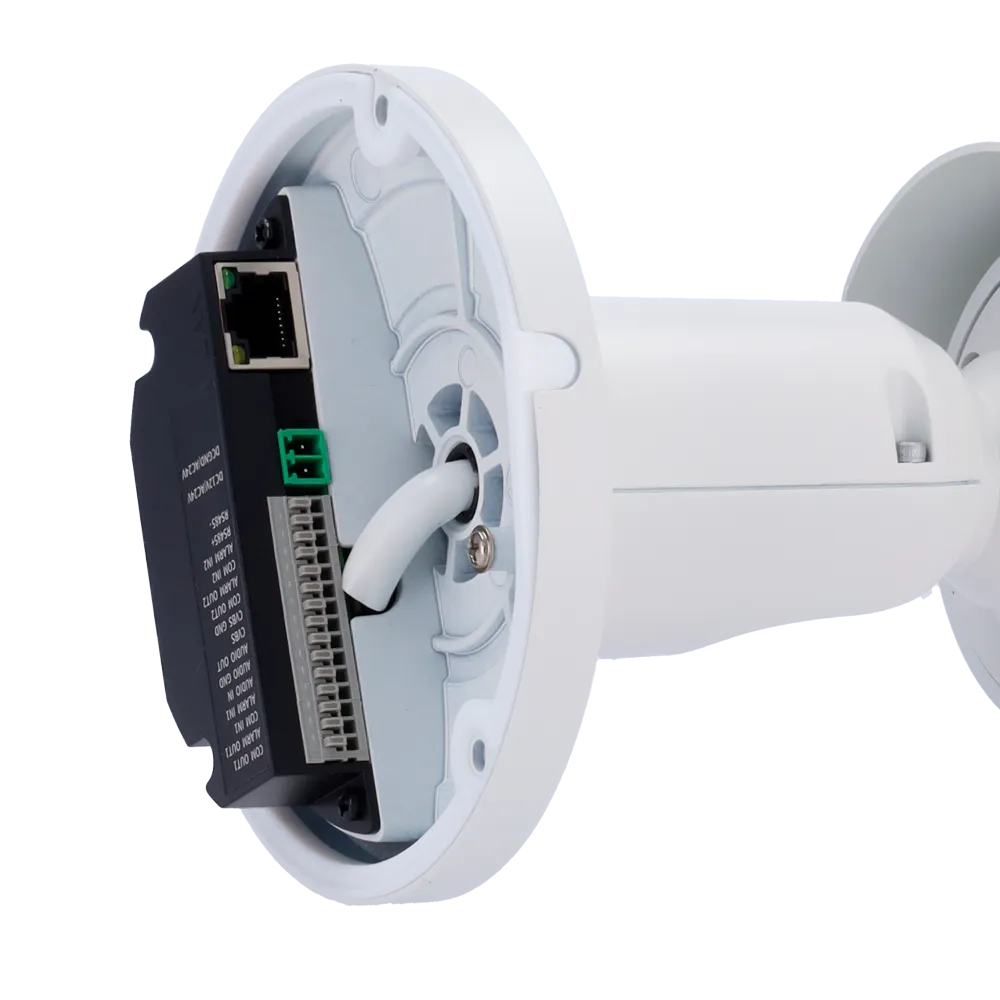

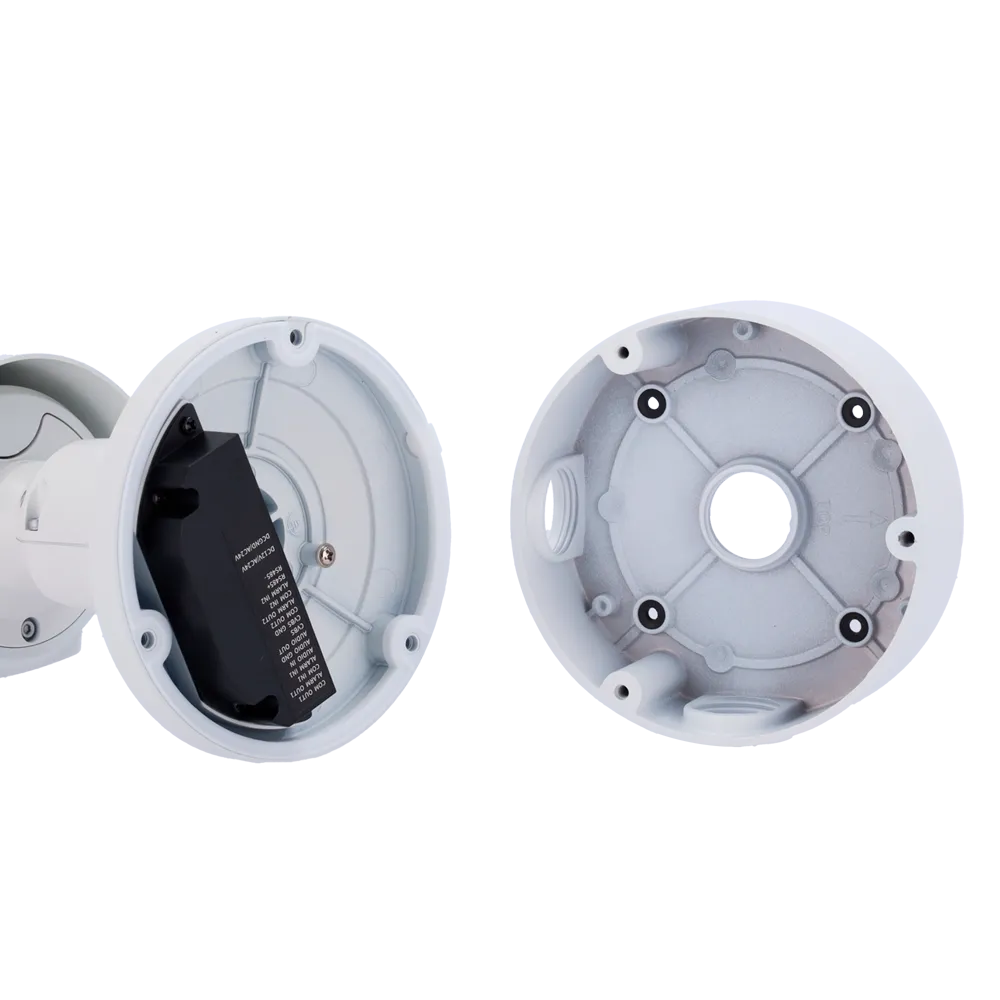

La cámara admite alimentación mediante 12 VDC, 24 VAC o PoE (802.3af) con un consumo máximo de 5 W. Su carcasa metálica con protección IP66 y rango de trabajo de −40 °C a 60 °C la hace apta para exteriores exigentes. Dispone de 2 entradas y 2 salidas de alarma, 1 entrada y 1 salida de audio, y un puerto RS-485. Son compatibles los accesorios opcionales: caja de conexión SN-CBK645G, soporte para poste SN-CBK101A y soporte para esquina SN-CBK102A.
| Sensor | VOx Uncooled Focal Plane Arrays |
|---|---|
| Resolución del sensor | 400×300 (escalable hasta 704×576) |
| Paso de píxel | 17 µm |
| NETD | ≤ 40 mK |
| Rango espectral | 8 a 14 µm |
| Distancia focal | 25 mm |
| Apertura | F1.0 |
| Campo de visión (FOV) | H: 15,4° / V: 11,6° |
| Rango de temperatura | −20 °C a 150 °C (−4 °F a 302 °F) |
| Precisión de temperatura | ±2 °C / ±2 % |
| Reglas de medición | 20 reglas (punto, área, línea; 1 pantalla completa) |
| Tiempo de respuesta | ≤ 30 ms |
| Stream principal | 704×576 @ 25/30 fps |
| Stream secundario | CIF @ 25/30 fps |
| Tasa de bits | Principal: 100 Kbps – 6 Mbps / Secundario: 10 Kbps – 1,5 Mbps |
| Pseudocolor | Hasta 17 paletas de color |
| OSD | Hasta 8 zonas OSD |
| Máscara de privacidad | Hasta 4 áreas |
| Interoperabilidad | ONVIF (Perfil S/T/G/M), SDK, CGI |
| Streams simultáneos | 10 canales |
| Interfaz de red | 1× Ethernet 10/100 Base-T RJ-45 |
| Audio | 1 entrada / 1 salida |
| Alarmas | 2 entradas / 2 salidas |
| RS-485 | 1 canal |
| Ranura SD | Integrada, hasta 512 GB |
| Alimentación | 12 VDC / 24 VAC / PoE (802.3af) |
| Consumo máximo | 5 W |
| Temperatura de trabajo | −40 °C a 60 °C (−40 °F a 140 °F) |
| Humedad de trabajo | ≤ 90 % HR (sin condensación) |
| Protección | IP66 |
| Certificaciones | CE-EMC (EN 55032, EN IEC 61000-6-3, EN IEC 61000-3-2, EN 61000-3-3, EN 55035, EN 50130-4), FCC 47 CFR Part 15 Subpart B |
| Material de la carcasa | Metal |
| Dimensiones | φ110 × 388 mm (φ4,33 × 15,28 pulgadas) |
| Peso neto | 1,8 kg (3,97 lb) con lente de 15 mm |
La Sunell SN-TPC4203KT-F25 está especialmente indicada para perímetros industriales, instalaciones de energía, almacenes de materiales inflamables, protección forestal y cualquier entorno donde se requiera detección temprana de incendios y vigilancia térmica continua a media distancia. Su analítica IVS la hace igualmente válida para control de acceso en zonas críticas, detección de intrusión perimetral y supervisión de tráfico en entornos de baja visibilidad o nocturna.
