El TOA VX-3000DS es un gestor de alimentación de emergencia en formato rack 3U, certificado EN 54-4, diseñado para los sistemas SX-2000, VX-2000 y VM-3000. Incorpora dos fuentes de alimentación conmutadas y un cargador de alto rendimiento con compensación por temperatura.
El TOA VX-3000DS es un gestor de alimentación de emergencia en formato rack 3U concebido para garantizar el suministro de energía continua en instalaciones de megafonía y voz de evacuación basadas en los sistemas TOA SX-2000, VX-2000 y VM-3000. Certificado según EN 54-4 (n.º 1134-CPR-137), combina dos fuentes de alimentación conmutadas con un cargador de alto rendimiento con compensación por temperatura, ofreciendo una solución compacta, eficiente y de fácil mantenimiento.
Este equipo debe instalarse y configurarse por personal técnico cualificado. La capacidad máxima de batería admitida es de 100 Ah (corriente de carga: 5,5 A). Verifique que la resistencia total del cableado de batería no supere 4 mΩ y utilice secciones de cable comprendidas entre 16 mm² y 50 mm² según especificación del fabricante.
El VX-3000DS incorpora dos fuentes de alimentación conmutadas integradas junto con un cargador de batería de alto rendimiento, todo ello en un único chasis de 3 unidades de rack. Esta integración reduce el espacio necesario en el armario de control, minimiza el consumo energético y simplifica el cableado de la instalación. La combinación de ambas fuentes proporciona redundancia interna que contribuye a la disponibilidad del sistema ante un fallo parcial.
Ante cualquier interrupción del suministro de red AC, el VX-3000DS conmuta automáticamente a la alimentación de batería auxiliar, asegurando que todos los componentes del sistema de voz de evacuación continúan operativos sin intervención manual. El estado de la batería, el proceso de carga y cualquier anomalía se comunican en tiempo real a través del bus DS LINK, con señales de control que incluyen verificación de batería, estado AC, estado DC, fallo del circuito de carga y fallo de batería.
El sistema de carga emplea el método de carga flotante con compensación por temperatura, manteniendo una tensión de carga de 27,3 V ±0,3 V a 25 °C. El coeficiente de corrección de −40 mV/°C garantiza que la batería recibe la tensión óptima independientemente de las condiciones ambientales, prolongando su vida útil y asegurando su plena capacidad en el momento de necesidad.

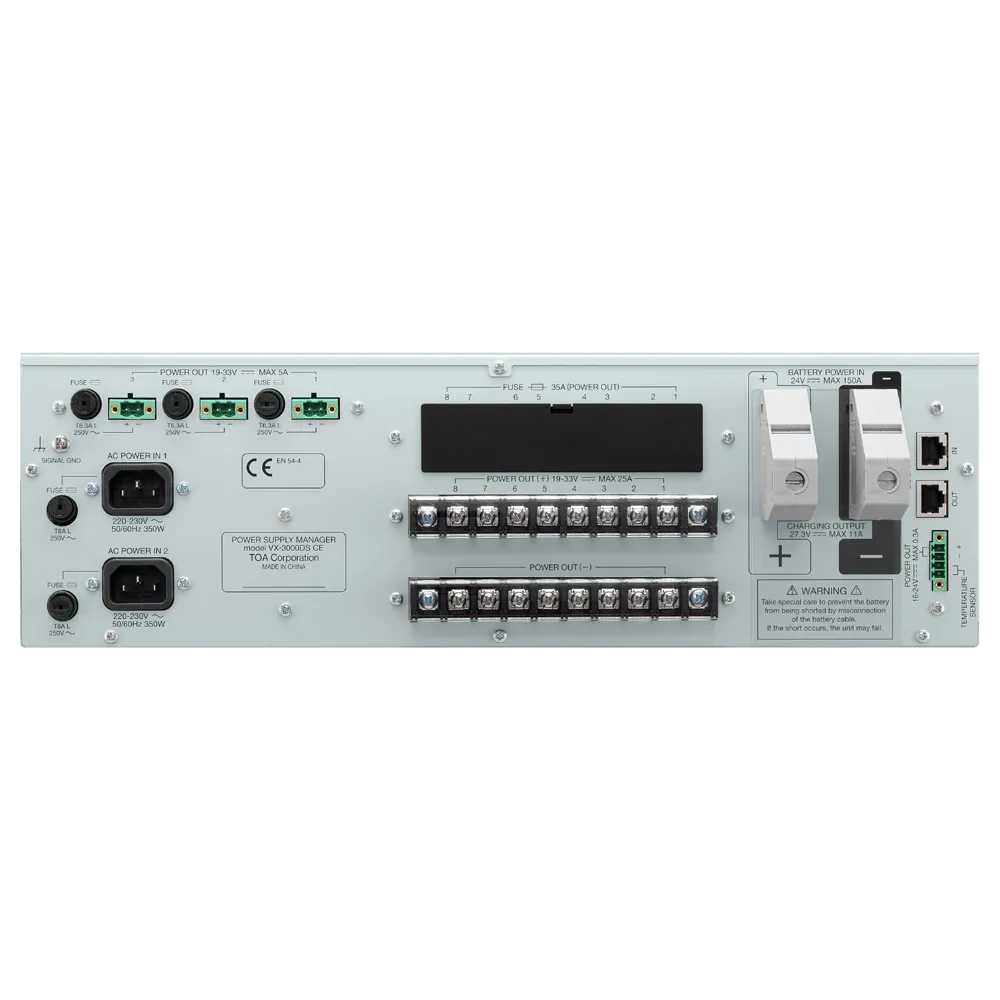

El diseño del VX-3000DS facilita las labores de mantenimiento preventivo y correctivo: el interruptor de configuración de funciones y el interruptor de apagado están accesibles desde el interior del panel frontal, mientras que los fusibles pueden sustituirse desde la parte trasera sin necesidad de retirar la unidad del rack. Los bloques de terminales extraíbles de las salidas auxiliares agilizan tanto la instalación inicial como intervenciones posteriores.

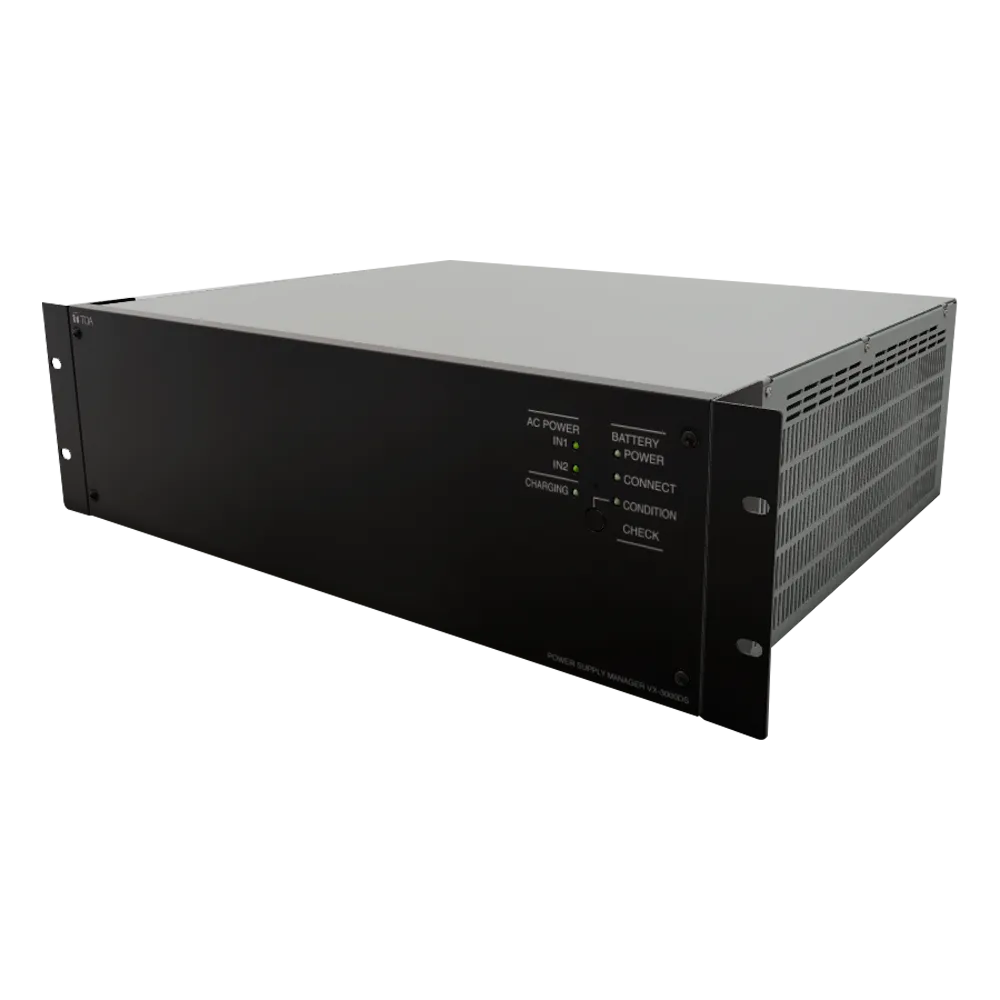

La unidad dispone de conector RJ45 para la conexión al sistema y para el encadenamiento en cascada mediante cable de par trenzado apantallado (estándar TIA/EIA-568A). El panel frontal incorpora indicadores LED de color verde para: alimentación AC IN 1 e IN 2, carga activa, alimentación por batería, batería conectada y estado de la batería, proporcionando una supervisión visual inmediata del estado del sistema.
| Fuente de alimentación | 220 – 230 V AC, 50/60 Hz |
|---|---|
| Consumo / potencia máxima | 2800 W máx. (a plena carga con carga de batería); 350 W (EN 60065) |
| Método de carga | Carga flotante compensada por temperatura |
| Conexión de batería | Un terminal positivo y uno negativo; cable AWG 6 – AWG 0 (16 mm² – 50 mm²); resistencia de línea ≤ 4 mΩ total |
| Salidas DC (amplificadores) | 8 × 31 V (19 – 33 V), 25 A máx. cada una, terminal de tornillo M4, separación entre bornas: 11 mm |
| Salidas DC auxiliares 31 V | 3 × 31 V (19 – 33 V), 5 A máx. cada una, bloque de terminales extraíble (3 × 2 pines) |
| Salida DC 24 V | 1 × 24 V (16 – 25 V), 0,3 A máx., bloque de terminales extraíble (1 × 2 pines) |
| Tensión de carga de batería | 27,3 V ±0,3 V (a 25 °C); coeficiente de corrección: −40 mV/°C |
| Conector de control | RJ45 hembra; cable STP recto estándar TIA/EIA-568A |
| Señales DS LINK IN/OUT | Verificación de batería, estado AC, estado DC, fallo de carga, fallo de batería y comunicación |
| Indicadores de panel | AC IN 1 (verde), AC IN 2 (verde), Carga (verde), Alimentación batería (verde), Batería conectada (verde), Estado batería (verde) |
| Dimensiones (An × Al × Pr) | 482 × 132,6 × 400,5 mm |
| Acabado | Chapa de acero, negro |
| Temperatura de funcionamiento | −5 °C a +45 °C |
| Peso | 11,8 kg |
| Certificación | EN 54-4, Certificado n.º 1134-CPR-137 |
El TOA VX-3000DS está concebido para instalaciones donde la disponibilidad del sistema de voz de evacuación es crítica: edificios de pública concurrencia, centros comerciales, hospitales, instalaciones industriales, edificios de oficinas y cualquier entorno donde la normativa exija una fuente de alimentación de emergencia certificada EN 54-4 para el sistema de alarma por voz. Su compatibilidad con las plataformas TOA SX-2000, VX-2000 y VM-3000 lo convierte en el componente de alimentación de referencia para estas soluciones de megafonía profesional y voz de evacuación.
