El TOA VM-3360E es un amplificador de extensión de 360 W para el sistema VM-3000, con 6 salidas de altavoces, 8 entradas y 8 salidas de control, compatible con megafonía de voz de evacuación según VDE 0833-4.
El TOA VM-3360E es un amplificador de extensión microprocesado de 360 W diseñado para ampliar la capacidad del sistema de gestión VM-3000 hasta un máximo de 9 unidades adicionales. Ofrece 6 salidas de altavoces conmutables y regulables en volumen, supervisión completa según VDE 0833-4 y VDE 0828-1, y una completa gestión de entradas y salidas de control tanto para uso general como para la integración directa con centrales de detección de incendios (BMZ).
Este equipo debe instalarse por personal técnico cualificado y forma parte de un sistema de voz de evacuación. Consulte siempre el manual de operación y la declaración de conformidad del fabricante antes de la puesta en marcha.
El VM-3360E se integra como unidad esclava dentro del sistema VM-3000 de TOA, permitiendo escalar la instalación con hasta 9 amplificadores de extensión. La monitorización de cada amplificador de extensión es gestionada íntegramente por el amplificador de gestión principal, garantizando la supervisión continua de toda la cadena de audio.
Las 6 salidas de altavoces son individualmente conmutables y disponen de control de volumen accesible desde el panel frontal para la distribución de música ambiental (BGM). Además, el equipo puede configurarse como refuerzo de avisos en zonas sin difusión directa, de modo que los mensajes se emiten sin interrumpir la reproducción de fondo en otras áreas.
El VM-3360E incorpora 8 entradas de uso general tipo contacto seco (sin tensión, tensión en circuito abierto 24 V CC, corriente de cortocircuito inferior a 2 mA) y 8 salidas de colector abierto aisladas (tensión soportada 30 V CC, corriente de operación inferior a 10 mA), todo ello mediante bloques de terminales extraíbles. Para la gestión de emergencias, dispone de 6 entradas dedicadas al control de alarmas del BMZ con supervisión conmutable y 3 salidas de estado independientes con contactos de relé para retroalimentación al BMZ.

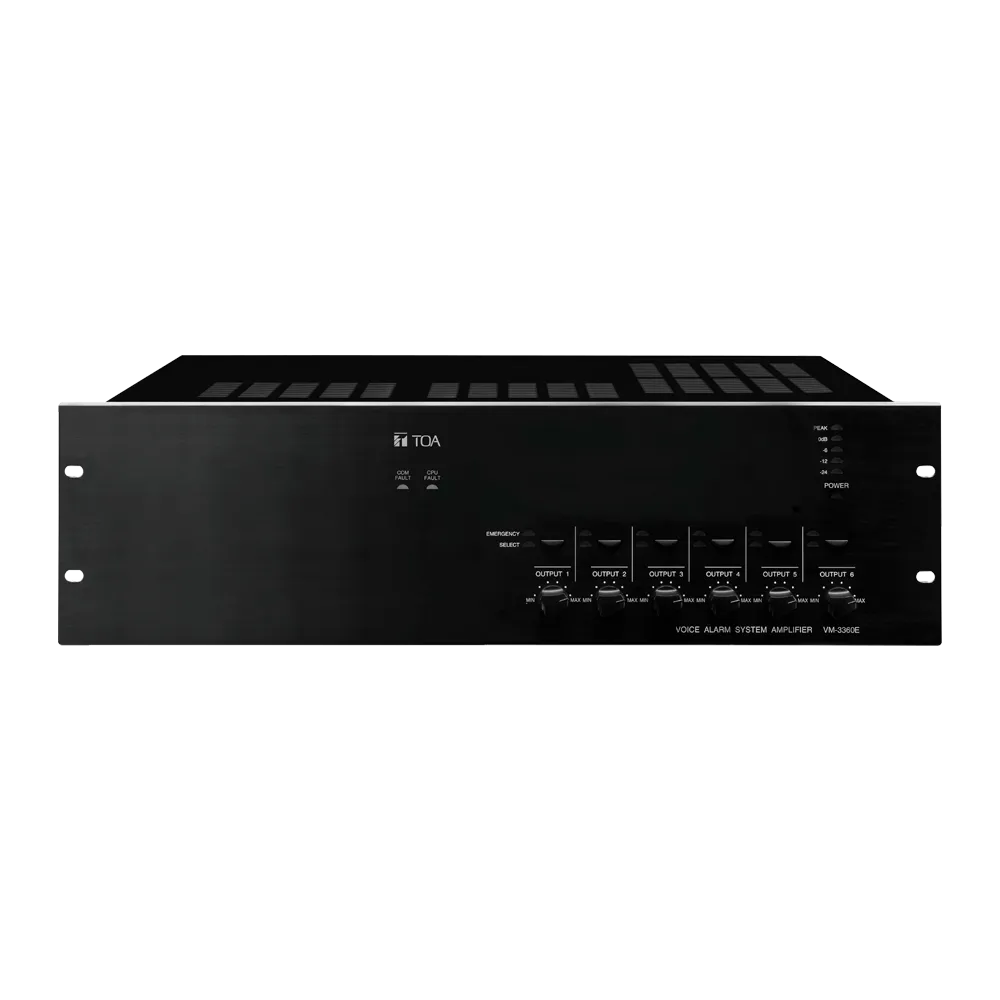

El amplificador acepta una entrada de amplificador externo en línea 100 V y una entrada local con sensibilidad seleccionable entre -50 dBV (micrófono) y -10 dBV (línea), con impedancia de 600 Ω y balanceo electrónico. El panel frontal incorpora indicadores de estado, medidor de nivel de 5 segmentos y señalización de zona activa, zona de emergencia, fallo de comunicación y fallo de CPU.
El chasis está fabricado en aluminio y chapa de acero con acabado negro, en formato rack estándar de 19″ (482 mm de anchura). Sus dimensiones de 482 × 132,6 × 407 mm y un peso de 19 kg lo hacen apto para instalación en armarios de rack profesionales. El rango de temperatura de operación es de -5 °C a +45 °C.
| Alimentación | 230 V CA, 50/60 Hz / 24 V CC |
|---|---|
| Consumo de potencia | 850 W (con señal a plena carga); 380 W (según EN 60065) |
| Respuesta en frecuencia | 50 Hz – 20 kHz |
| Potencia nominal | 360 W total en 6 zonas |
| Salidas de altavoces | 6 (salidas 1-6, dentro de la potencia nominal total) |
| Entradas de control (uso general) | Entradas 1-8: contacto seco, tensión en abierto 24 V CC, corriente cortocircuito < 2 mA, bloque de terminales extraíble (14 pines) |
| Salidas de control (uso general) | Salidas 1-8: colector abierto aislado, tensión soportada 30 V CC, corriente de operación < 10 mA, bloque de terminales extraíble (14 pines) |
| Entradas de emergencia | 6 entradas dedicadas para alarmas BMZ |
| Salidas de estado BMZ | 3 salidas con contactos de relé (fallo colectivo, emergencia activa, CPU desconectada) |
| Entrada de amplificador externo | Línea 100 V, bloque de terminales extraíble (14 pines) |
| Entrada local | -50 dBV (micrófono) / -10 dBV (línea), 600 Ω, balanceado electrónico, bloque de terminales extraíble (14 × 2 pines) |
| Indicadores de panel frontal | Alimentación, medidor de nivel 5 segmentos, zona seleccionada, zona de emergencia activa, fallo de comunicación, fallo de CPU |
| Dimensiones (An × Al × Pr) | 482 × 132,6 × 407 mm |
| Acabado | Aluminio y chapa de acero, negro |
| Temperatura de funcionamiento | -5 °C a +45 °C |
| Peso | 19 kg |
El TOA VM-3360E es idóneo para instalaciones que requieran ampliar la capacidad de zonificación de un sistema VM-3000 existente: edificios de oficinas, centros comerciales, instalaciones industriales, centros educativos, hospitales y cualquier entorno donde se precise una megafonía de voz de evacuación con supervisión completa y gestión independiente de múltiples zonas de altavoces.
