El TOA VM-3240E es un amplificador de extensión de 240 W con 6 salidas de altavoces para el sistema de gestión VM-3000, con monitorización completa según VDE 0833-4 y VDE 0828-1.
El TOA VM-3240E es un amplificador de extensión controlado por microprocesador diseñado para expandir la capacidad del sistema de gestión VM-3000. Con 240 W de potencia nominal total distribuidos en 6 salidas de línea de altavoces, ofrece monitorización completa según VDE 0833-4 y VDE 0828-1, lo que lo hace apto para instalaciones de voz de evacuación y megafonía profesional de alto nivel.
Este equipo está concebido como unidad de expansión del amplificador de gestión VM-3000; para su correcto funcionamiento debe integrarse en dicho sistema. Consulte al instalador homologado para verificar la compatibilidad con el resto de componentes y el cumplimiento de la normativa local aplicable.
El VM-3240E permite ampliar de forma modular la infraestructura de megafonía y voz de evacuación existente. Es posible conectar hasta 9 unidades de extensión a un único amplificador de gestión del sistema VM-3000, lo que posibilita cubrir instalaciones de gran tamaño con hasta 54 zonas de altavoces adicionales manteniendo una gestión centralizada.
Con 240 W totales repartidos entre 6 salidas de línea de altavoces, el VM-3240E incorpora en su panel frontal un selector de salida con control de volumen para música ambiental (BGM), facilitando la gestión local de cada zona sin necesidad de acceder al amplificador principal. Cada salida de línea dispone de un relé de conmutación para la integración de controles de volumen externos en tecnología de 3 y 4 hilos.
El amplificador incluye 8 entradas de control de propósito general (contacto normalmente abierto sin tensión, tensión en circuito abierto 24 V DC) y 8 salidas de control de propósito general (colector abierto aislado, 30 V DC máx., corriente de funcionamiento inferior a 10 mA). Adicionalmente, dispone de 6 entradas específicas para control de emergencia procedentes del panel de detección de incendios (BMZ), con monitorización conmutable, y 3 salidas de estado con contactos de relé: señal de fallo colectivo (contacto conmutador), activación de emergencia (contacto conmutador) y fallo de CPU (contacto normalmente abierto).

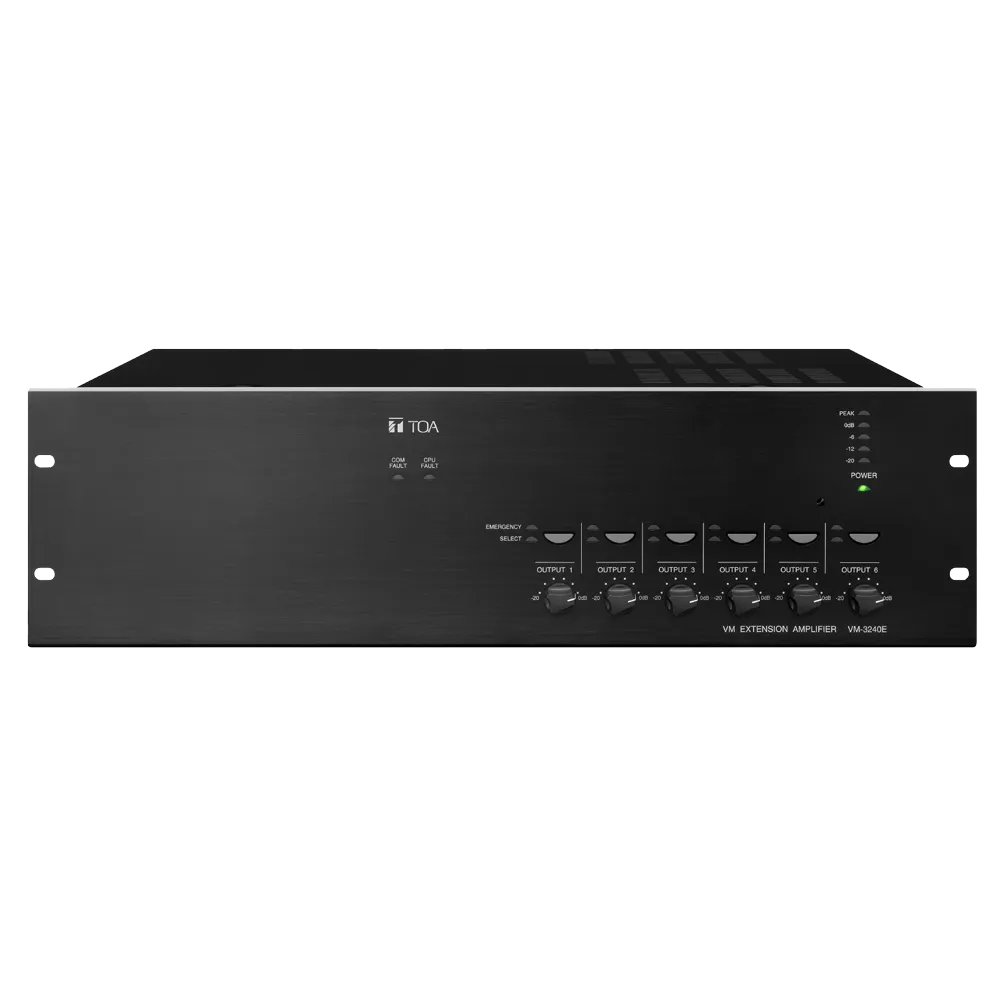

El VM-3240E acepta una entrada de amplificador externo en línea 100 V y una entrada local con selección de nivel de micrófono (-50 dBV) o línea (-10 dBV), con impedancia de 600 Ω y balanceado electrónicamente, todas mediante bloques de terminales extraíbles. El panel frontal incorpora un medidor de nivel en barra de 5 segmentos, indicadores de zona seleccionada, zona de emergencia activa, fallo de comunicación y fallo de CPU, facilitando la supervisión permanente del sistema.
El chasis en aluminio y chapa de acero color negro ocupa un formato rack estándar de 482 × 132,6 × 407 mm y pesa 16,5 kg. El rango de temperatura de funcionamiento es de -5 °C a +45 °C, adecuado para salas técnicas de instalaciones comerciales, industriales y de pública concurrencia.
| Alimentación | 230 V AC, 50/60 Hz / 24 V DC |
|---|---|
| Consumo de potencia | 600 W (con señal a potencia nominal); 260 W (según EN 60065) |
| Respuesta en frecuencia | 50 Hz – 20 kHz |
| Potencia nominal total | 240 W (6 zonas) |
| Salidas de altavoces | 6 (bloques de terminales extraíbles, 14 pines) |
| Entradas de control general | Entradas 1-8: contacto normalmente abierto sin tensión; tensión en circuito abierto 24 V DC; corriente en cortocircuito inferior a 2 mA; bloque de terminales extraíble (14 pines) |
| Salidas de control general | Salidas 1-8: colector abierto aislado; tensión soportada 30 V DC; corriente de funcionamiento inferior a 10 mA; bloque de terminales extraíble (14 pines) |
| Entradas de control de emergencia | 6 entradas específicas para emergencia |
| Salidas de estado | 3 salidas para señalización a BMZ |

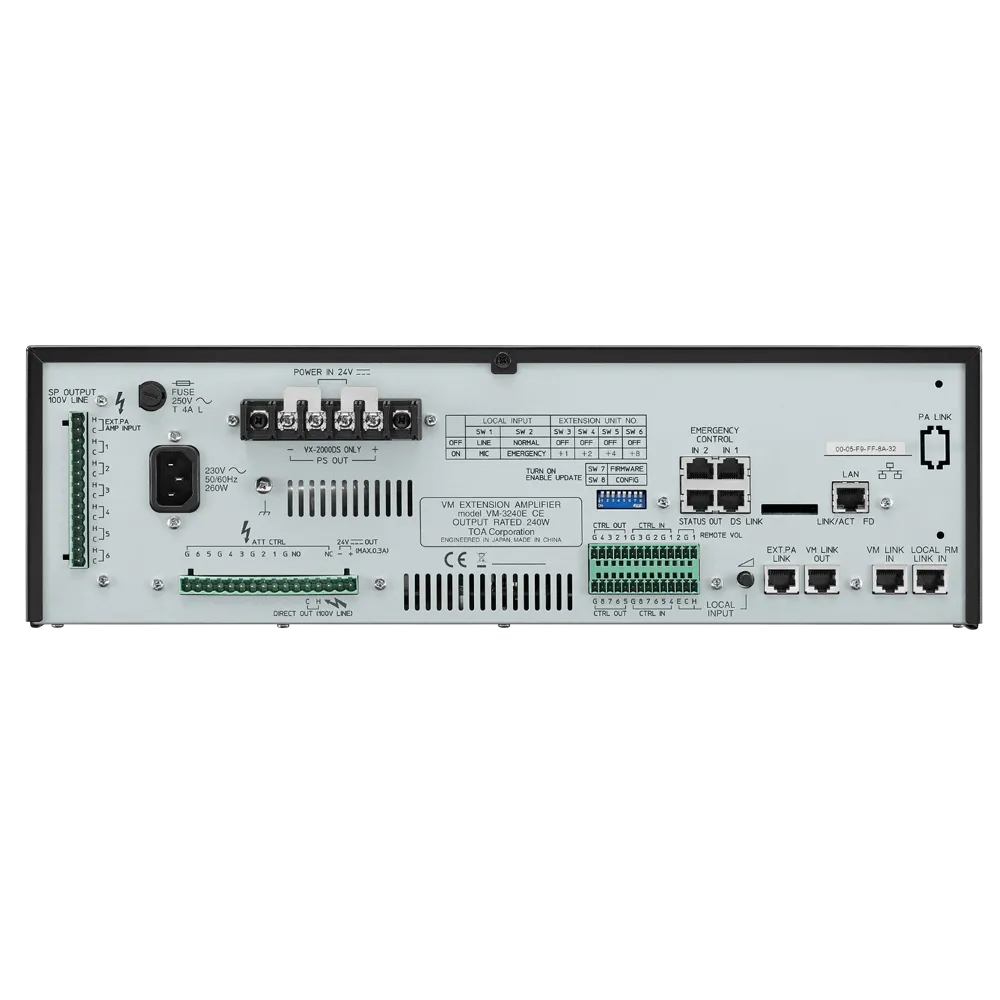

| Entrada de amplificador externo | Línea 100 V; bloque de terminales extraíble (14 pines) |
| Entrada local | -50 dBV (Mic) / -10 dBV (Línea); 600 Ω; balanceado electrónicamente; bloque de terminales extraíble (14 × 2 pines) |
| Salida directa | Desde amplificador interno o externo; bloque de terminales extraíble (16 pines) |
| Indicadores | Alimentación; medidor de nivel en barra de 5 segmentos; zona seleccionada; zona de emergencia activa; fallo de comunicación; fallo de CPU |
| Dimensiones (An × Al × Pr) | 482 × 132,6 × 407 mm |
| Acabado | Aluminio y chapa de acero, negro |
| Temperatura de funcionamiento | -5 °C a +45 °C |
| Peso | 16,5 kg |
El TOA VM-3240E está orientado a instalaciones que requieran expansión de capacidad en sistemas de megafonía y voz de evacuación basados en el amplificador de gestión VM-3000: edificios de oficinas, centros comerciales, instalaciones industriales, hoteles, centros educativos y cualquier recinto donde se precise cobertura multizona con monitorización continua y cumplimiento de las normativas VDE 0833-4 y VDE 0828-1.
