Base con relé sin autoenclave (Non-Latching) para detectores de la serie ECO1000 de Morley. Alimentación de 10–15 V CC, contactos NA/NC en bloque de terminales independiente, corriente en reposo de 20 µA y tiempo de activación del contacto de 100 ms. Color blanco, dimensiones Ø 102,5 × 33 mm. Compatible con sistemas de 2 y 4 hilos.

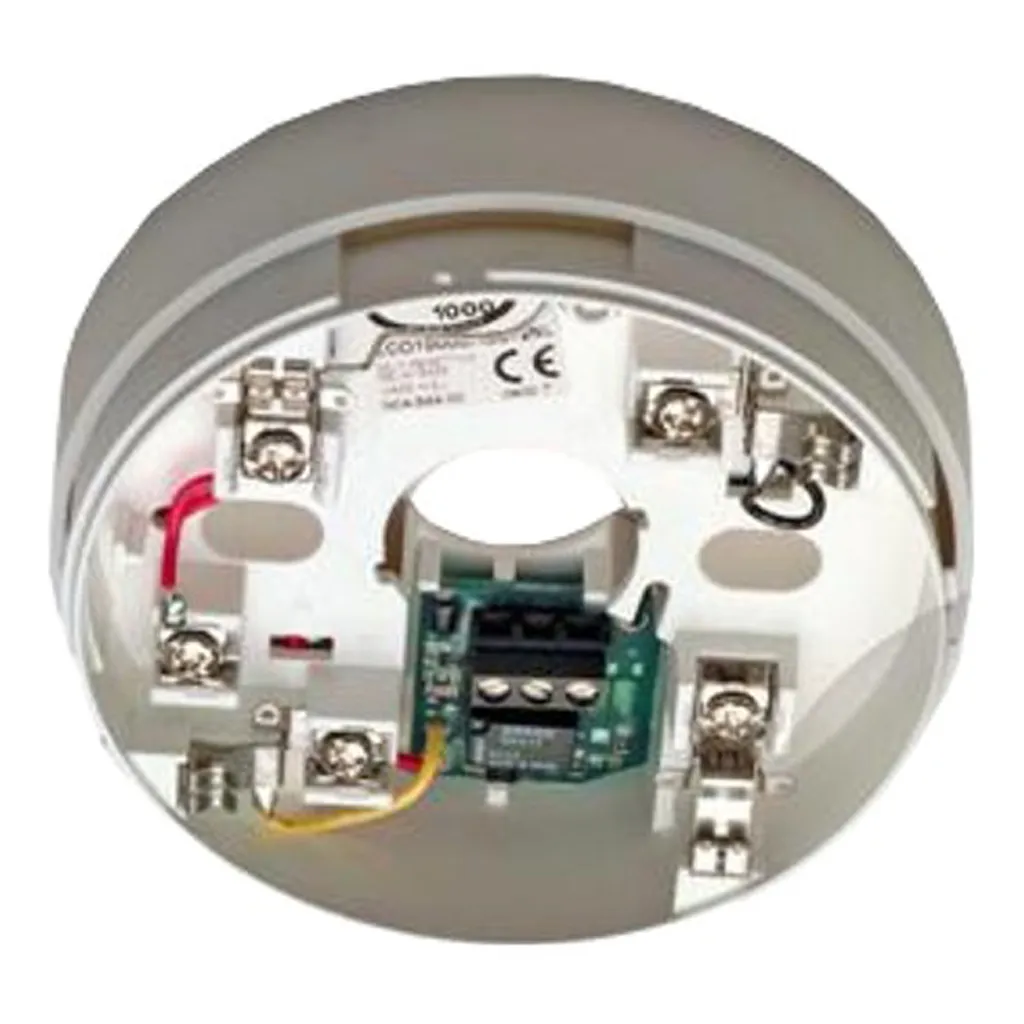

La Morley ECO1000BREL12NL es una base con relé enchufable de tipo Non-Latching (sin autoenclave), diseñada para las cabezas detectoras de la serie ECO1000. Proporciona contactos NA y NC en un bloque de terminales independiente y ofrece reset automático una vez que el estímulo de alarma desaparece.
Aviso técnico: el relé es controlado directamente por el sensor. En la versión Non-Latching, la base aísla periódicamente el sensor de la alimentación para proporcionar reset automático cuando el estímulo de alarma ha cesado.
A diferencia de las bases con autoenclave, la ECO1000BREL12NL aísla periódicamente el detector de la alimentación, de modo que el relé se restablece de forma automática en cuanto deja de existir el estímulo que provocó la alarma. Esto resulta útil en instalaciones donde no se desea una intervención manual para restablecer el sistema.
La base dispone de un bloque de terminales de relé separado con salida normalmente abierta (TB1) y normalmente cerrada (TB2), lo que facilita la integración con sistemas de seguridad y otros equipos auxiliares. La resistencia de contacto es de 100 mΩ y la corriente máxima admitida es de 1 A CC.
La base está diseñada para operar tanto en sistemas de 2 hilos como de 4 hilos, con bornes de tornillo para las conexiones de alimentación. Los terminales de la base aceptan cables de 0,4 mm² a 2 mm²; los terminales del relé admiten hasta 1,5 mm².
La base se fija mediante tornillos de cabeza plana con diámetro de rosca máximo de 4 mm y diámetro de cabeza máximo de 8 mm. Pueden emplearse cajas de derivación si la instalación lo requiere. Todo el cableado debe realizarse conforme a los códigos y normativas locales aplicables.
| Tensión de alimentación | 10–15 V CC |
|---|---|
| Corriente en reposo | 20 µA |
| Tiempo de activación del contacto | 100 ms tras alarma del detector |
| Tiempo de restablecimiento del contacto | 100 ms |
| Resistencia de contacto | 100 mΩ |
| Corriente máxima de contacto | 1 A CC |
| Contactos de relé | NA (TB1) / NC (TB2) |
| Color | Blanco |
| Dimensiones (Ø × h) | 102,5 × 33 mm |
| Temperatura de funcionamiento | -30 °C a +70 °C |
| Humedad de funcionamiento | 5–95 % HR (sin condensación) |
| Peso | 70 g |
| Sección de cable (base) | 0,4–2 mm² |
| Sección de cable (relé) | Hasta 1,5 mm² |
Indicada para instalaciones de detección de incendio donde se requiera una salida de relé con reset automático, evitando la necesidad de intervención manual para restablecer el estado normal. Apta para integración con sistemas de control de accesos, gestión de edificios u otros equipos auxiliares que necesiten una señal de contacto seco NA/NC.
