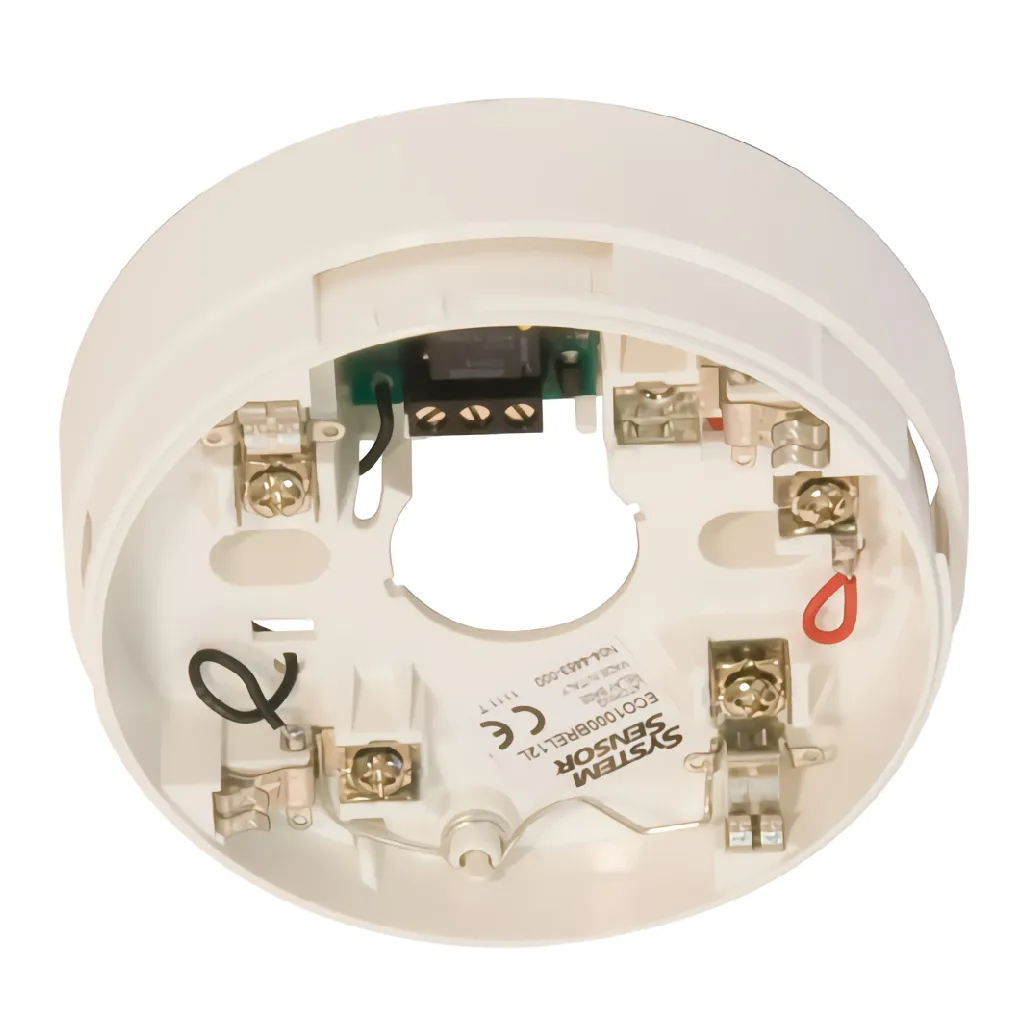

Base enchufable con relé enclavable alimentada a 10-31 V CC para detectores de la serie ECO1000 de Morley. Dispone de contactos NA y NC en bloque de terminales independiente, corriente en reposo de 1 µA y tiempo de activación del contacto de 100 ms. Color blanco, dimensiones Ø 102,5 × 33 mm. Compatible con sistemas de 2 y 4 hilos.
La Morley ECO1000BREL24L es una base enchufable con relé enclavable diseñada para los cabezales de detector de la serie ECO1000. Proporciona contactos NA y NC en un bloque de terminales independiente y es compatible con instalaciones de 2 y 4 hilos.
El relé es de tipo enclavable: la condición de alarma solo se cancela interrumpiendo la alimentación al sensor y a la base. No confundir con la variante 12NL, que sí dispone de rearme automático.
El relé es controlado directamente por el sensor. Cuando el sensor queda enclavado en alarma, la base también lo queda. Para la variante 24L, la única forma de cancelar la condición de alarma es retirar la alimentación al conjunto sensor-base.
Los contactos normalmente abierto (TB1) y normalmente cerrado (TB2) se encuentran en un bloque de terminales separado del circuito de alimentación, lo que facilita la integración con equipos externos sin interferir en el lazo de detección.
La base incorpora una pestaña extraíble (Break Out Tab) que permite ampliar el rango de tensión de alimentación de 10-15 V CC hasta 15-31 V CC, adaptándose a distintas configuraciones de panel de control.
La ECO1000BREL24L está diseñada para operar en ambos tipos de sistema. Los terminales de la base aceptan cables entre 0,4 mm² y 2 mm², y los terminales del relé admiten hasta 1,5 mm².
| Tensión de alimentación CC (pestaña intacta) | 10-15 V |
|---|---|
| Tensión de alimentación CC (pestaña rota) | 15-31 V |
| Corriente en reposo | 1 µA |
| Contactos del relé | NA (TB1) y NC (TB2) |
| Corriente máxima de contacto | 1 A CC |
| Resistencia de contacto | 100 mΩ |
| Tiempo de activación del contacto | 100 ms |
| Tiempo de rearme del contacto | 100 ms |
| Rango de temperatura | -30 °C a +70 °C |
| Humedad relativa | 5-95 % (sin condensación) |
| Dimensiones (Ø × h) | 102,5 × 33 mm |
| Peso | 70 g |
| Color | Blanco |
Indicada para instalaciones de detección de incendio que requieran activar dispositivos auxiliares (sirenas, electroimanes, actuadores) mediante contacto seco al producirse una alarma, tanto en edificios de uso terciario como en instalaciones industriales con sistemas de 2 o 4 hilos compatibles con la serie ECO1000 de Morley.
