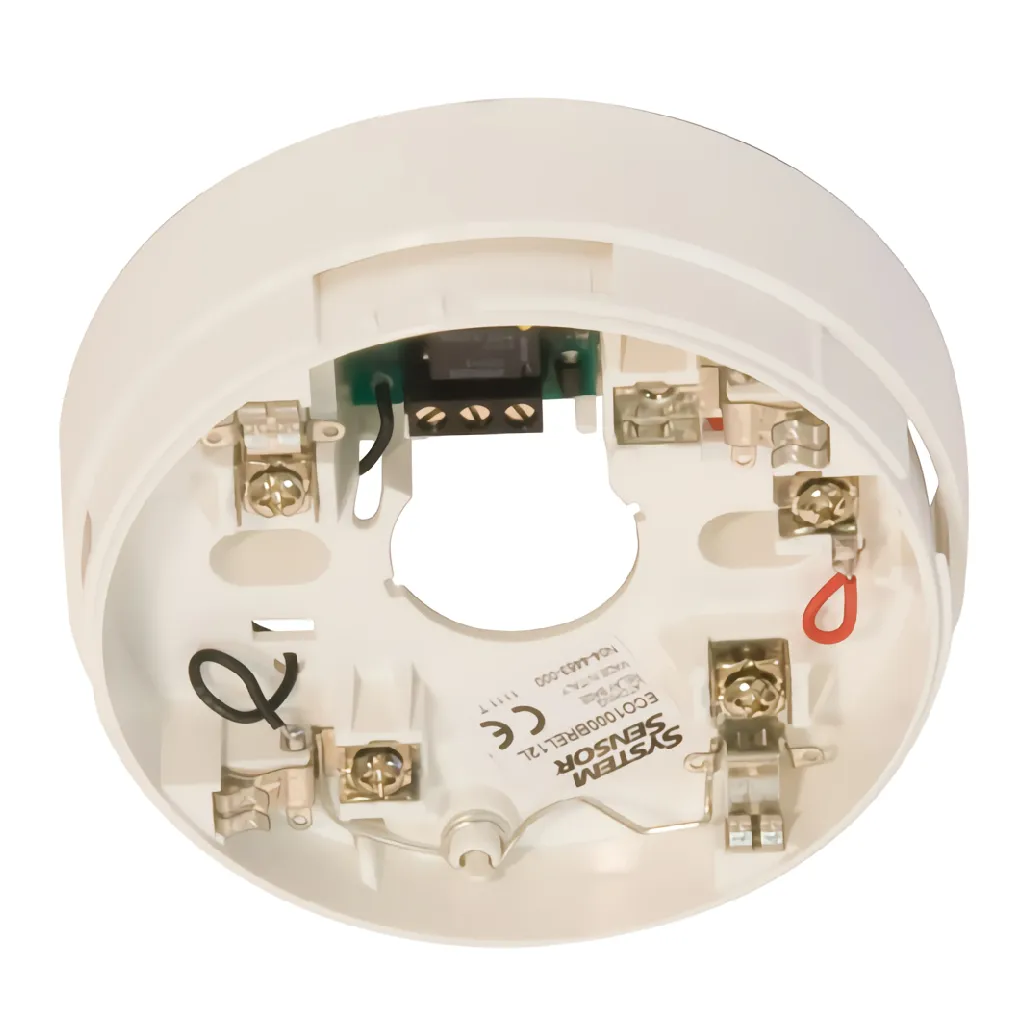

Base enchufable con relé, alimentada a 12 V CC, diseñada para los detectores de la serie ECO1000 de Morley. Compatible con sistemas de 2 y 4 hilos, incluye contactos normalmente abierto y normalmente cerrado en bloque de terminales independiente. Color blanco. Dimensiones: Ø 102,5 × 33 mm.
La Morley ECO1000BREL12L es una base enchufable con relé de enclavamiento, alimentada a 12 V CC, diseñada para trabajar con los detectores de la serie ECO1000. Proporciona contactos normalmente abierto y normalmente cerrado en un bloque de terminales separado, permitiendo la integración con otros sistemas o dispositivos auxiliares en instalaciones de 2 y 4 hilos.
Aviso técnico: para evitar falsas alarmas por choque o vibración, los dispositivos conectados a esta base no deben señalizar alarma hasta que los contactos del relé hayan permanecido conmutados durante un período superior a 500 ms.
Esta base enchufable aloja un relé controlado directamente por el detector. Cuando el detector queda en estado de alarma con enclavamiento, la base también permanece enclavada. La condición de alarma únicamente se cancela retirando la alimentación al sensor y a la base. El circuito integrado en la base incluye limitación de corriente hacia el detector en estado de alarma.
La base dispone de contacto normalmente abierto (TB1) y normalmente cerrado (TB2) en un bloque de terminales independiente. La resistencia de contacto es de 100 mΩ y la corriente máxima de contacto es de 1 A en CC. El tiempo de activación y de rearme del contacto es de 100 ms en ambos casos.
La base debe fijarse con tornillos de cabeza plana con diámetro de rosca máximo de 4 mm y diámetro de cabeza máximo de 8 mm. Si es necesario, pueden utilizarse cajas de derivación adecuadas. Los terminales de la base aceptan cables de 0,4 mm² a 2 mm²; los terminales del relé aceptan hasta 1,5 mm² (de 16 a 30 AWG). Todo el cableado debe realizarse conforme a los códigos y normas locales aplicables.
La base está diseñada para operar en un rango de temperatura de -30 °C a +70 °C y con una humedad relativa de entre el 5 % y el 95 % sin condensación.
| Tensión de alimentación CC | 9,5 – 15 V |
|---|---|
| Corriente en espera | 1 µA |
| Tiempo de activación del contacto | 100 ms |
| Tiempo de rearme del contacto | 100 ms |
| Resistencia de contacto | 100 mΩ |
| Corriente máx. de contacto | 1 A CC |
| Temperatura de funcionamiento | -30 °C a +70 °C |
| Humedad relativa | 5 – 95 % (sin condensación) |
| Dimensiones (Ø × h) | 102,5 × 33 mm |
| Peso | 70 g |
| Color | Blanco |
La base ECO1000BREL12L está indicada para instalaciones de detección de incendio donde se requiera activar dispositivos auxiliares —como sirenas, actuadores o sistemas de control— mediante contacto de relé al dispararse un detector de la serie ECO1000 de Morley. Compatible con sistemas de 2 y 4 hilos.
