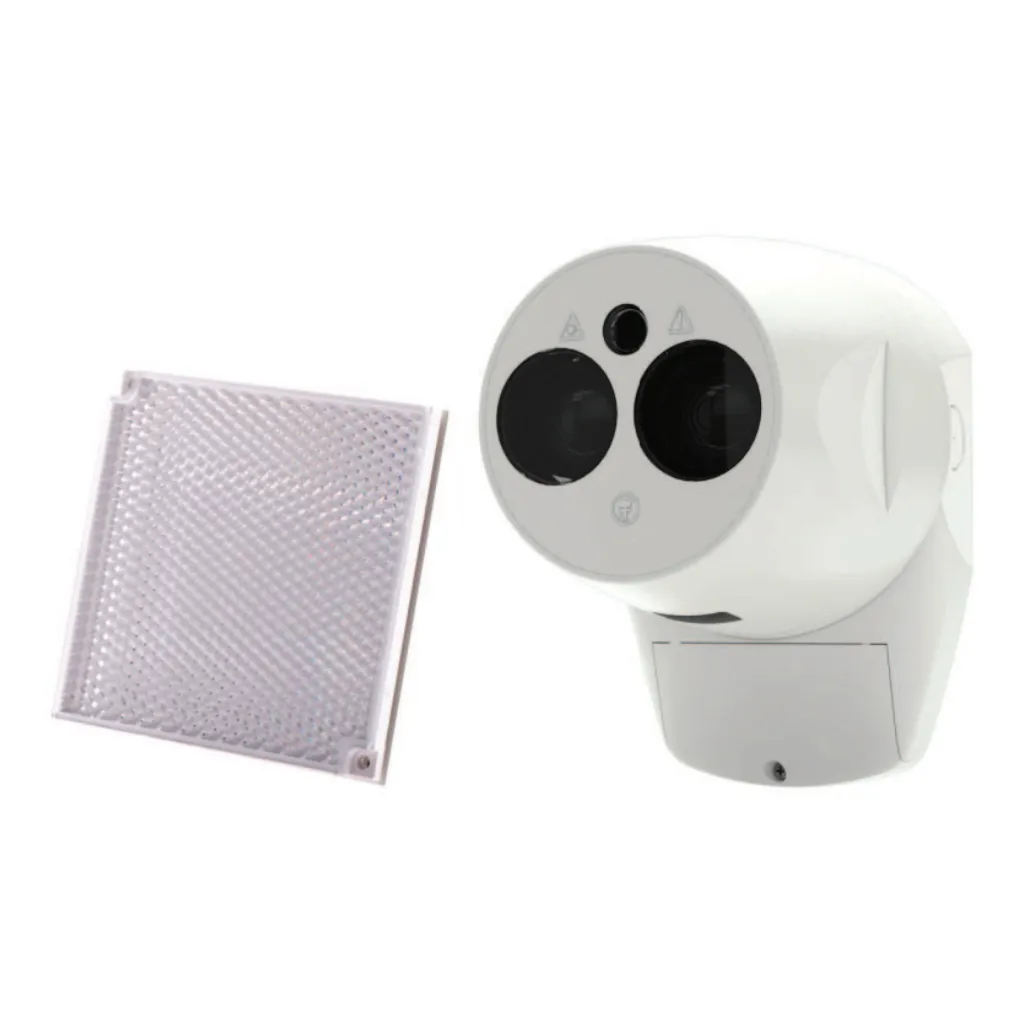

El Bosch FRAY-ONE-EN es un detector lineal de humo autónomo con unidad de control integrada y cabezal motorizado de auto-alineación. Cubre distancias de 5 m a 120 m mediante prisma reflector. Incorpora tecnología de cancelación de luz, seguimiento de movimiento de edificios y compensación de contaminación. Ideal para grandes espacios donde los detectores puntuales no son eficaces.
El Bosch FRAY-ONE-EN es un detector lineal de humo autónomo con unidad de control integrada y cabezal motorizado de auto-alineación. Cubre un rango de 5 m a 120 m mediante prisma reflector, siendo especialmente adecuado para grandes espacios donde la detección puntual no resulta práctica.
El láser de alineación integrado es de clase IIIa (<5 mW, 650 nm visible). Evite la exposición directa a los ojos durante las tareas de instalación y alineación.
El cabezal motorizado del FRAY-ONE-EN realiza la alineación de forma automática asistida por láser, eliminando la necesidad de ajustes manuales en la mayoría de instalaciones. La función Building Movement Tracking compensa los desplazamientos naturales del edificio que podrían afectar a la alineación a lo largo del tiempo.
La tecnología de cancelación de luz compensa niveles elevados de luz solar y artificial, reduciendo falsas alarmas en entornos con grandes superficies acristaladas. La compensación de contaminación corrige la acumulación gradual de suciedad en las superficies ópticas sin necesidad de recalibración manual. La cara frontal plana y la óptica cerrada facilitan la limpieza sin afectar a la alineación.
El usuario puede seleccionar entre cuatro niveles de respuesta: 25 % (1,25 dB), 35 % (1,87 dB) —valor predeterminado—, 55 % (3,46 dB) y 85 % (8,23 dB). Los niveles de 25 % y 35 % cuentan con aprobación EN 54-12. La configuración se realiza desde la interfaz de usuario integrada con botones direccionales y selectores.
El detector incorpora LEDs de color rojo, amarillo y verde para indicar el estado del sistema: operación normal (LED verde parpadeando cada 10 s), condición de alarma (LED rojo parpadeando cada 10 s) y condición de fallo (LED amarillo parpadeando cada 10 s por oscurecimiento o cada 5 s por contaminación). Dos LEDs verdes y un LED amarillo adicionales indican el estado de alineación.
| Rango de detección | 5 m – 120 m |
|---|---|
| Tensión de funcionamiento | 14 – 36 Vdc |
| Corriente auxiliar | 4,5 mA – 5,5 mA |
| Salida de señal | Relés individuales de alarma y fallo (VFCO) 0,5 A @ 30 Vdc |
| Longitud de onda óptica (detección) | 850 nm infrarrojo cercano (invisible) |
| Longitud de onda láser (alineación) | 650 nm visible, clase IIIa <5 mW |
| Temperatura de funcionamiento | -20 °C – 55 °C |
| Temperatura de almacenamiento | -40 °C – 85 °C |
| Grado de protección | IP55 (IEC 60529) |
| Dimensiones detector (Al x An x F) | 181 x 130 x 134 mm |
| Dimensiones reflector 1 prisma (hasta 50 m) | 100 x 100 x 9 mm |
| Dimensiones reflector 4 prismas (hasta 120 m) | 200 x 200 x 9 mm |
| Peso detector | 0,70 kg |
| Peso reflector | 0,1 kg |
| Color | RAL 9016 Blanco tráfico |
| Material | Plástico |
| Ángulo máximo de alineación | ±4,5° (±70° con accesorio soporte de ajuste) |
| Desalineación máxima del detector | ±0,5° |
| Desalineación máxima del reflector | ±5,0° |
| Certificaciones | CPR (EU-CPR 2831-CPR-F2237), CE, VdS G 218070, BOSEC B-9223-FD-K1066 |
El FRAY-ONE-EN está especialmente indicado para grandes espacios donde los detectores puntuales no resultan eficaces: edificios históricos, iglesias, museos, centros comerciales, naves industriales y almacenes. Su diseño autónomo con unidad de control integrada simplifica la instalación y reduce los costes de puesta en marcha.
