Transceptor activo receptor de 1 canal de vídeo, compatible con BA615A-TX. Optimizado para señales HDTVI, HDCVI y AHD en resoluciones 720p y 1080p. Conector de vídeo BNC macho y conexión UTP mediante conector de 4 pines. Alcance máximo de 700 m en AHD 720p. Crosstalk de 60 dB, impedancia de entrada 75 Ohm y salida 100 Ohm. Compatible con cable UTP categoría 5e/6. Alimentación 12 VDC / 1 A.

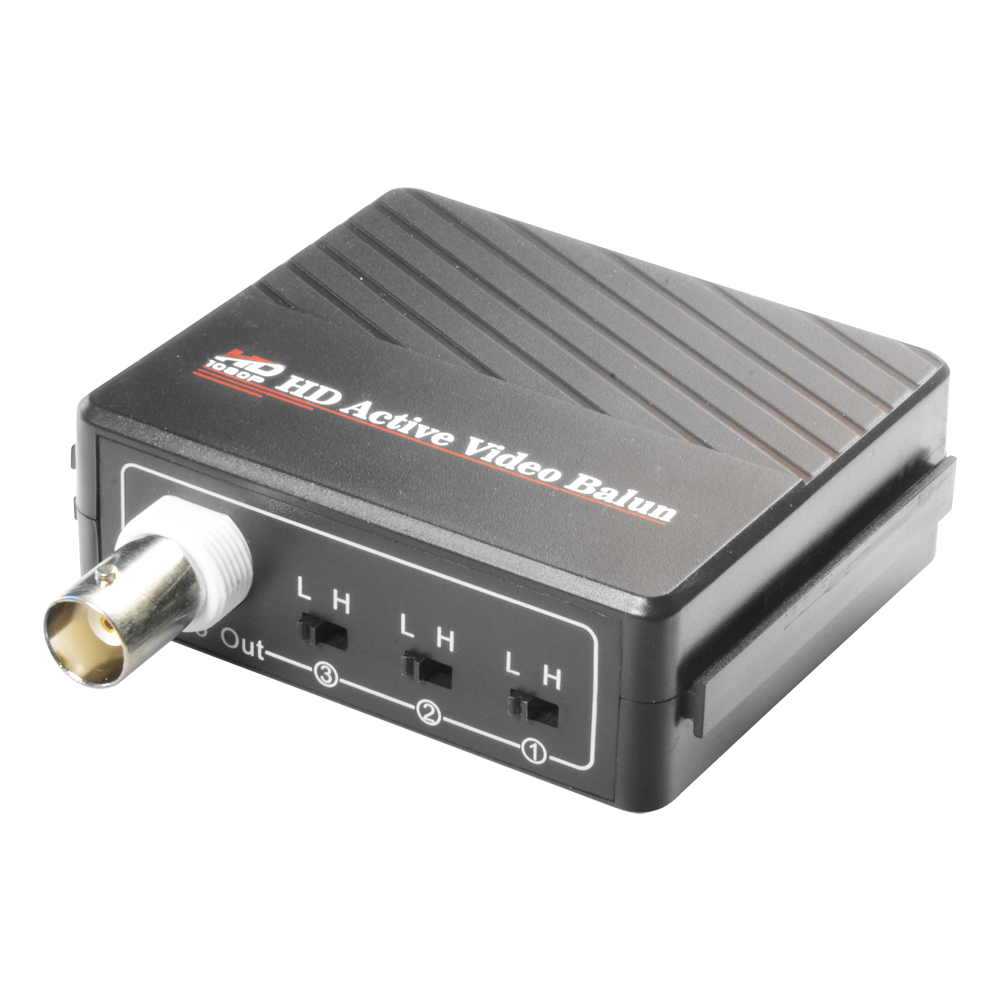

El BA615A-RX es un transceptor activo receptor de 1 canal de vídeo diseñado para transmitir señales de vídeo analógico de alta definición —HDTVI, HDCVI y AHD— a través de cable UTP categoría 5e/6, eliminando la necesidad de cable coaxial en instalaciones de videovigilancia. Es el equipo receptor complementario del transmisor BA615A-TX, con el que forma un sistema balun activo de largo alcance.
La marca del fabricante no consta en la documentación facilitada. El resto de datos proceden exclusivamente de la ficha técnica oficial del producto.
El BA615A-RX está optimizado para trabajar con cámaras que emitan en los formatos HDTVI, HDCVI y AHD, tanto en resolución 720p como en 1080p. El dispositivo actúa exclusivamente como receptor y debe emparejarse con la unidad transmisora BA615A-TX en el extremo de la cámara. La salida de vídeo se realiza mediante conector BNC macho, lo que facilita la conexión directa a grabadores DVR o matrices de vídeo analógico HD convencionales.
La distancia de transmisión varía en función del formato de vídeo y la resolución empleada. En HDTVI se alcanzan 400 m a 720p y 1080p. En HDCVI el alcance es de 550 m a 720p y 470 m a 1080p. En AHD se obtiene el mayor alcance del sistema: 700 m a 720p y 470 m a 1080p. Estos valores están condicionados al uso de cable UTP de categoría 5e o superior.
La conexión al cable de par trenzado se realiza mediante un conector de 4 pines, lo que simplifica el conexionado en campo y reduce el tiempo de instalación. El conector de vídeo en la salida es de tipo BNC macho, estándar en equipos de videovigilancia analógica. Se recomienda cable UTP de categoría 5e o categoría 6 para garantizar los alcances indicados y minimizar la degradación de la señal.
El transceptor requiere alimentación de 12 VDC a 1 A. La impedancia de entrada es de 75 Ohm, valor estándar para señales de vídeo compuesto y HD analógico, mientras que la impedancia de salida hacia el par trenzado es de 100 Ohm, adecuada para cables UTP. El rechazo de diafonía (crosstalk) es de 60 dB, lo que garantiza una buena separación de señales en instalaciones con múltiples cables tendidos en paralelo.
| Denominación | Balun transceptor activo receptor |
|---|---|
| Modelo | BA615A-RX |
| Número de canales | 1 canal de vídeo |
| Formatos compatibles | HDTVI, HDCVI, AHD |
| Función | Receptor (compatible con BA615A-TX) |
| Conector de vídeo | BNC macho |
| Conector par trenzado | Conector de 4 pines |
| Categoría de cable | UTP categoría 5e/6 |
| Alcance HDTVI 720p | 400 m |
| Alcance HDTVI 1080p | 400 m |
| Alcance HDCVI 720p | 550 m |
| Alcance HDCVI 1080p | 470 m |
| Alcance AHD 720p | 700 m |
| Alcance AHD 1080p | 470 m |
| Alimentación | 12 VDC / 1 A |
| Impedancia de entrada | 75 Ohm |
| Impedancia de salida | 100 Ohm |
| Crosstalk | 60 dB |
