Transceptor pasivo de vídeo por par trenzado de 16 canales compatible con HDTVI, HDCVI, AHD y CVBS. Dispone de 16 conectores BNC hembra y 4 conectores RJ45 o 16 clemas para cable UTP CAT5. Ancho de banda DC–42 MHz, impedancia BNC 75 Ω / UTP 100 Ω. Alcance hasta 440 m en HDCVI 720p. Pasivo, sin alimentación requerida. Montaje en rack 19″. Incluye 16 baluns individuales BA612P-HAC.

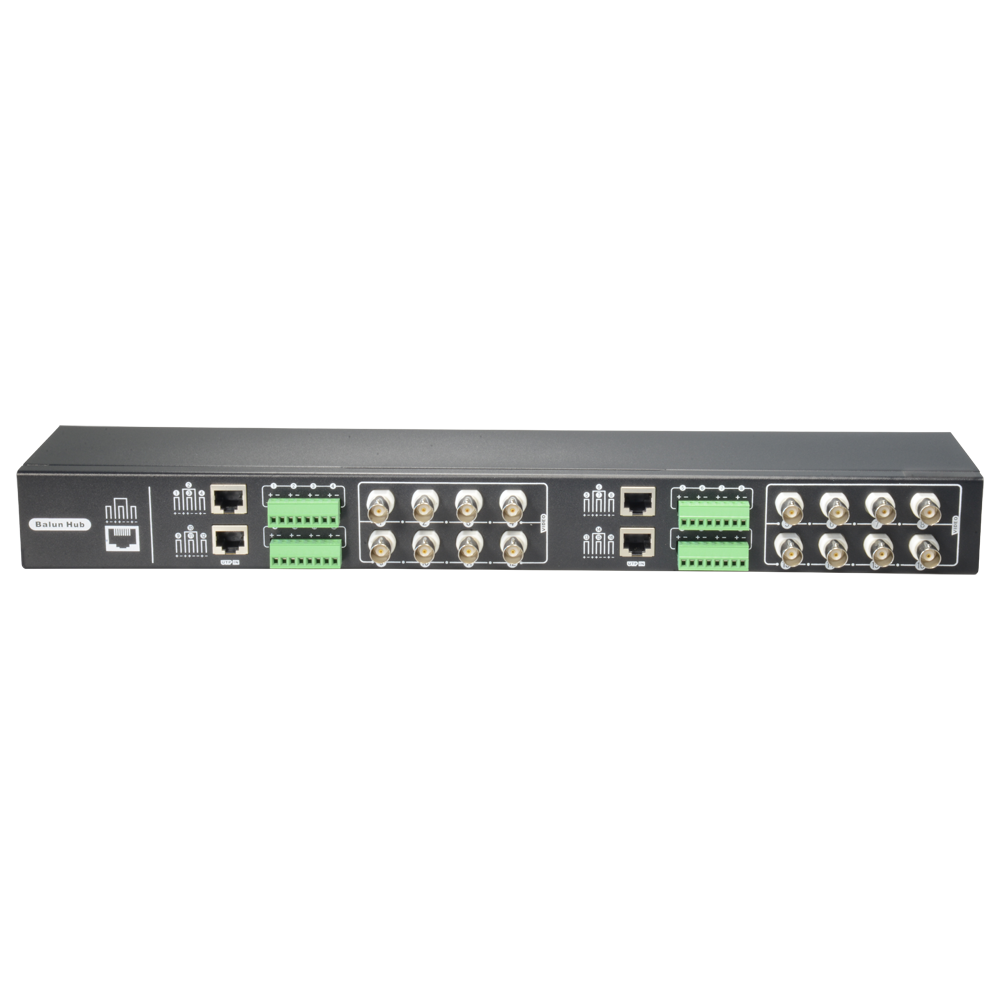

El BA616P-HD es un video balun pasivo de 16 canales diseñado para transmitir señal de vídeo de alta definición —HDTVI, HDCVI, AHD y CVBS— a través de cable UTP CAT5, eliminando la necesidad de costoso cable coaxial RG59 en instalaciones de videovigilancia.
El equipo incorpora 16 conectores BNC hembra en el lado de vídeo, pensados para la conexión directa a un videograbador DVR. En el lado UTP ofrece dos opciones de terminación: 4 conectores RJ45 o 16 clemas de tornillo para cable UTP CAT5, lo que facilita la adaptación a distintos tipos de instalación. Cada uno de los 16 canales se corresponde con un balun individual BA612P-HAC incluido en el paquete para instalar en el extremo de cada cámara. La unidad principal es apta para montaje en rack de 19″.
El alcance varía según la tecnología y resolución empleadas. En HDTVI: 190 m a 720p y 1080p, 180 m a 5 Mpx y 4K. En HDCVI: 440 m a 720p, 230 m a 1080p y 4 Mpx, 190 m a 4K. En AHD: 320 m a 720p, 250 m a 1080p y 200 m a 5 Mpx. En CVBS analógico estándar el alcance llega a los 400 m.
| Entrada Tx / Salida Rx | 16 conectores BNC hembra para vídeo |
|---|---|
| Salida Tx / Entrada Rx | 4 conectores RJ45 o 16 conectores por clema para cable UTP CAT5 |
| Ancho de banda | DC hasta 42 MHz |
| Formato de vídeo | NTSC, PAL, SECAM |
| Impedancia | BNC 75 Ω / UTP 100 Ω |
| Distancia HDTVI | 190 m (720p) / 190 m (1080p) / 180 m (5 Mpx) / 180 m (4K) |
| Distancia HDCVI | 440 m (720p) / 230 m (1080p) / 230 m (4 Mpx) / 190 m (4K) |
| Distancia AHD | 320 m (720p) / 250 m (1080p) / 200 m (5 Mpx) |
| Distancia CVBS | 400 m |
| Alimentación | Pasivo (no requiere alimentación) |
| Dimensiones | 45 (Al) x 430 (An) x 85 (Fo) mm |
| Peso | 1250 g |
| Contenido del paquete | 1 x BA616P-HD + 16 x BA612P-HAC + material de instalación |
