Transceptor activo de 1 canal de vídeo optimizado para HDTVI, HDCVI y AHD. Conector de vídeo BNC macho y conector UTP de 4 pines. Alcance máximo de 400 m (720p/1080p HDTVI), 550/470 m (720p/1080p HDCVI) y 700/470 m (720p/1080p AHD) sobre cable UTP cat. 5e/6. Impedancia de entrada 75 Ohm, impedancia de salida 100 Ohm, crosstalk 60 dB. Alimentación 12 VDC/1 A. Emisor; compatible con receptor BA615A-RX.

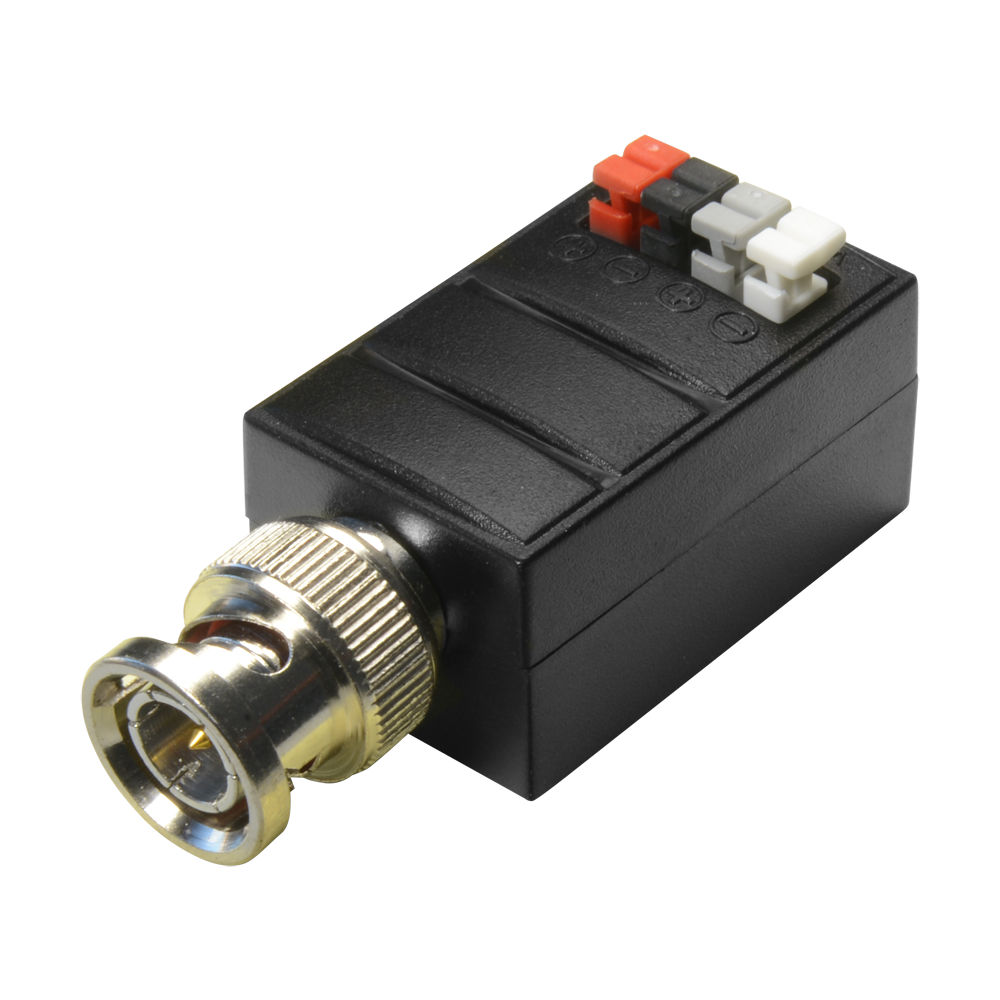

El BA615A-TX es un transceptor activo emisor de 1 canal de vídeo diseñado para transmitir señal HDTVI, HDCVI y AHD a través de cable UTP de categoría 5e o 6, eliminando la necesidad de cableado coaxial en instalaciones de CCTV HD. Funciona en pareja con el receptor BA615A-RX, con el que forma un sistema completo de transmisión de vídeo HD por par trenzado.
El BA615A-TX permite extender la señal de vídeo analógico HD desde una cámara hasta el grabador aprovechando la infraestructura de cableado UTP existente. La conexión al lado de la cámara se realiza mediante conector BNC macho, mientras que la señal se envía al receptor a través de un conector propietario de 4 pines sobre par trenzado. El alcance varía según el formato de vídeo y la resolución: hasta 400 m en HDTVI a 720p y 1080p, hasta 550 m en HDCVI a 720p y 470 m a 1080p, y hasta 700 m en AHD a 720p y 470 m a 1080p. Estas distancias se obtienen con cable UTP de categoría 5e o 6.
El transceptor opera con una alimentación de 12 VDC a 1 A. La impedancia de entrada es de 75 Ohm, propia del estándar coaxial de vídeo compuesto, mientras que la impedancia de salida hacia el par trenzado es de 100 Ohm, ajustada a la impedancia característica del UTP. La atenuación de diafonía (crosstalk) alcanza los 60 dB, lo que garantiza una señal limpia sin interferencias entre pares en instalaciones multifibra. Es compatible exclusivamente con el receptor activo BA615A-RX.
| Campo | Valor |
|---|---|
| Modelo | BA615A-TX |
| Tipo | Transceptor activo emisor |
| Número de canales | 1 canal de vídeo |
| Formatos compatibles | HDTVI, HDCVI, AHD |
| Alimentación | 12 VDC / 1 A |
| Conector de vídeo | BNC macho |
| Conector par trenzado | Conector de 4 pines |
| Distancia HDTVI 720p/1080p | 400 m / 400 m |
| Distancia HDCVI 720p/1080p | 550 m / 470 m |
| Distancia AHD 720p/1080p | 700 m / 470 m |
| Categoría de cable | UTP categoría 5e/6 |
| Impedancia de entrada | 75 Ohm |
| Impedancia de salida | 100 Ohm |
| Crosstalk | 60 dB |
| Equipo compatible | BA615A-RX |
