Balun de vídeo pasivo de 4 canales compatible con HDTVI, HDCVI, AHD y CVBS. Incluye 4 unidades BA612P-HAC. Conexión mediante 4 conectores BNC hembra y 1 conector RJ45 o 4 clemas para cable UTP CAT5. Ancho de banda DC hasta 42 MHz. Alcance máximo: 400 m en HDCVI 720p y 300 m en AHD/CVBS. Sin alimentación requerida. Dimensiones: 25 × 102 × 90 mm, 200 g.

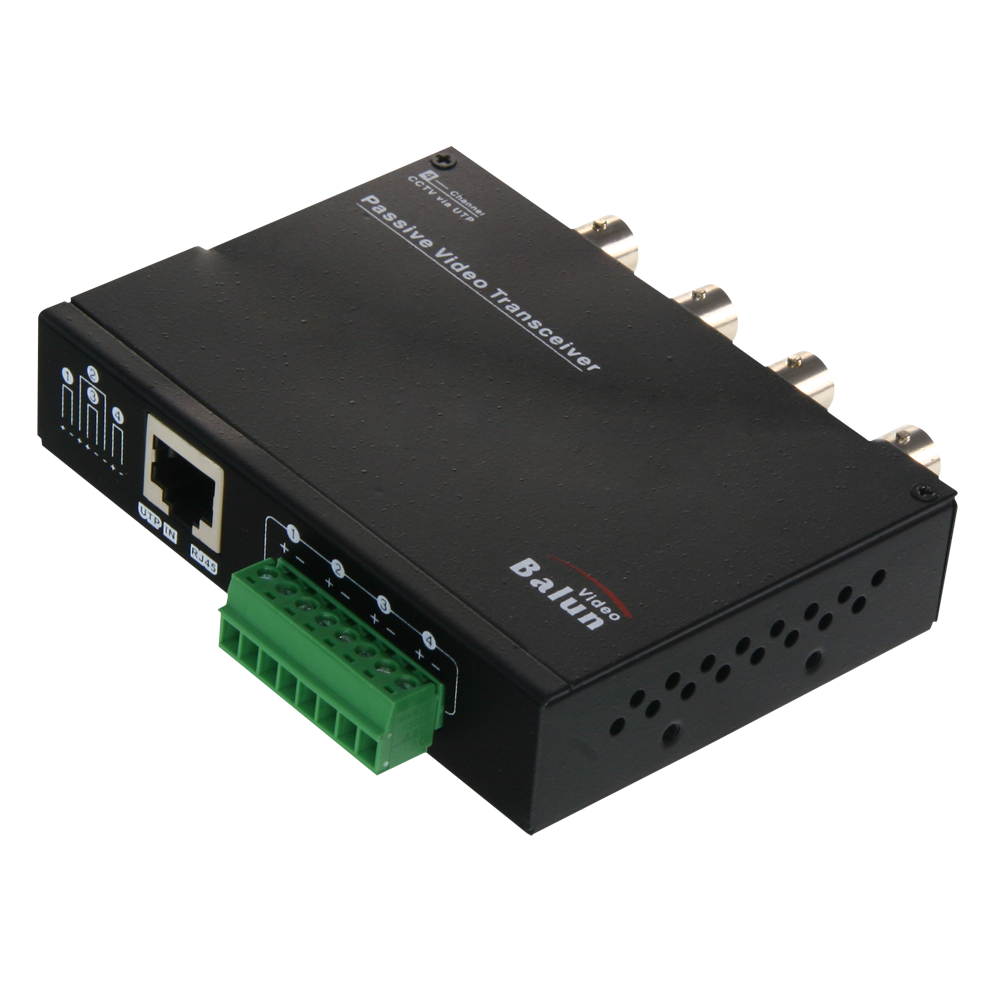

El BA614P-HAC es un balun de vídeo pasivo de 4 canales diseñado para transmitir señales HDTVI, HDCVI, AHD y CVBS sobre cable UTP CAT5, eliminando la necesidad de cableado coaxial en instalaciones nuevas o renovaciones. Incluye 4 unidades BA612P-HAC en su interior.
El lado de cámara dispone de 4 conectores BNC hembra para vídeo. El lado de grabador ofrece un conector RJ45 o, alternativamente, 4 bornas de clema para cable UTP CAT5, lo que facilita la adaptación a distintos tipos de instalación. La impedancia es de 75 Ω en el lado BNC y de 100 Ω en el lado UTP, valores estándar que garantizan la correcta adaptación de señal sin pérdidas por desacoplo de impedancias.
Las distancias máximas varían según el formato y la resolución empleados. En HDTVI: 200 m para 720p, 1080p, 4 Mpx y 4K. En HDCVI: 400 m para 720p, 200 m para 1080p, 4 Mpx y 4K. En AHD: 300 m para 720p, 200 m para 1080p y 4 Mpx. En CVBS: hasta 300 m. El ancho de banda abarca desde DC hasta 42 MHz, compatible con los formatos NTSC, PAL y SECAM.
| Modelo | BA614P-HAC |
|---|---|
| Canales | 4, pasivos |
| Unidades incluidas | 4 × BA612P-HAC |
| Formatos de vídeo | HDTVI, HDCVI, AHD, CVBS |
| Estándares de color | NTSC, PAL, SECAM |
| Conector cámara (Tx entrada / Rx salida) | 4 × BNC hembra |
| Conector grabador (Tx salida / Rx entrada) | 1 × RJ45 o 4 × clema UTP CAT5 |
| Ancho de banda | DC – 42 MHz |
| Impedancia BNC | 75 Ω |
| Impedancia UTP | 100 Ω |
| Distancia HDTVI | 200 m (720p / 1080p / 4 Mpx / 4K) |
| Distancia HDCVI | 400 m (720p) / 200 m (1080p / 4 Mpx / 4K) |
| Distancia AHD | 300 m (720p) / 200 m (1080p / 4 Mpx) |
| Distancia CVBS | 300 m |
| Alimentación | Pasiva (no requiere) |
| Dimensiones (Al × An × Fo) | 25 × 102 × 90 mm |
| Peso | 200 g |
