Balun de vídeo pasivo de 8 canales compatible con señales HDTVI, HDCVI, AHD y CVBS. Dispone de 8 conectores BNC hembra en la entrada/salida y 2 conectores RJ45 o 8 clemas para cable UTP CAT5. Ancho de banda DC hasta 42 MHz. Alcance de hasta 440 m (HDCVI 720p). Formatos NTSC, PAL y SECAM. Permite montaje en rack 19″. Incluye 8 unidades BA612P-HAC. Funcionamiento pasivo, sin alimentación externa.

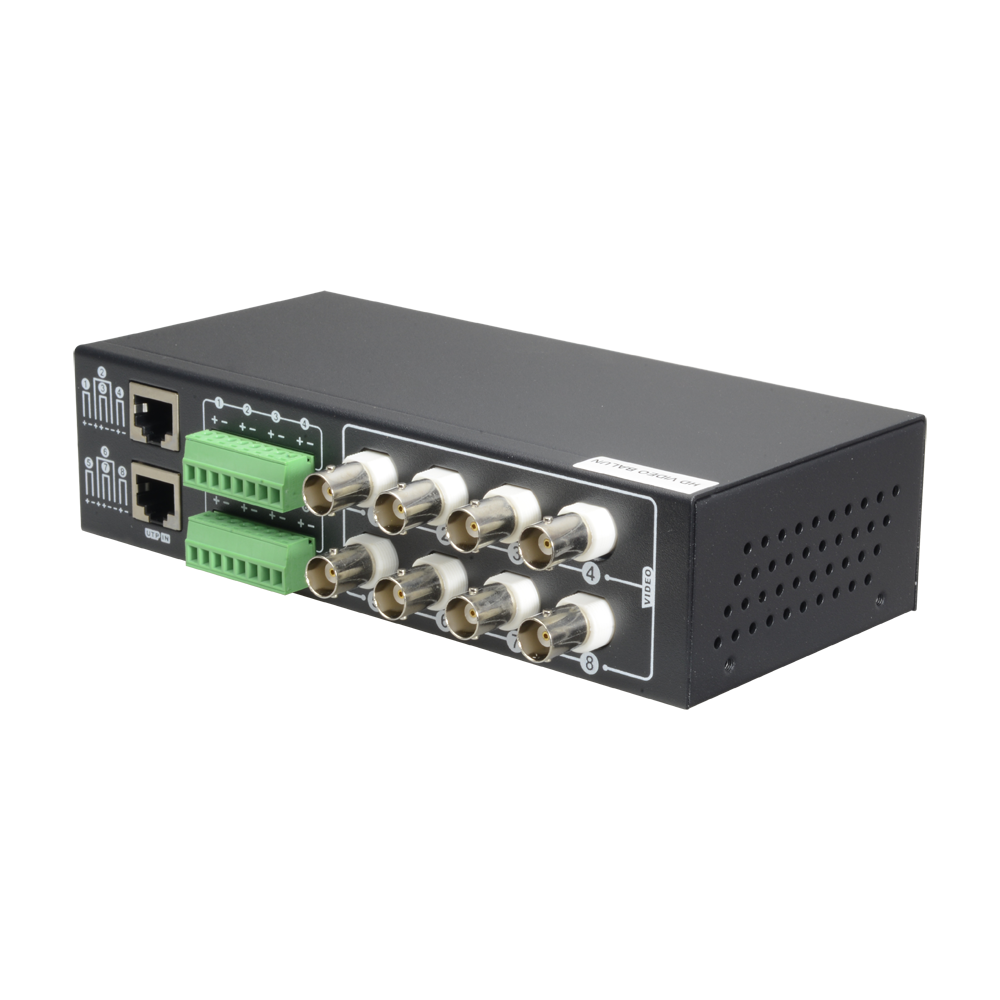

El BA608P-HD es un balun de vídeo pasivo de 8 canales diseñado para transmitir señales analógicas de alta definición —HDTVI, HDCVI, AHD y CVBS— a través de cable UTP CAT5 estándar, eliminando la necesidad de cableado coaxial en instalaciones de videovigilancia. Incluye 8 unidades del balun individual BA612P-HAC y admite montaje en rack de 19″.
En el lado de la cámara, el equipo dispone de 8 conectores BNC hembra para la entrada (Tx) o salida (Rx) de vídeo. En el lado del grabador o del concentrador de red, la conexión se realiza a través de 2 conectores RJ45 o, alternativamente, mediante 8 bornas de clema para cable UTP CAT5. Esta doble opción de conexión aporta flexibilidad en el diseño de la instalación. El ancho de banda abarca desde DC hasta 42 MHz, lo que garantiza la transmisión limpia de señales 720p, 1080p y resoluciones superiores en los formatos compatibles. Los estándares de vídeo soportados son NTSC, PAL y SECAM.
El alcance varía según el formato de señal y la resolución utilizada: en HDTVI alcanza 190 m a 720p, 190 m a 1080p y 180 m a 5 Mpx; en HDCVI llega a 440 m a 720p, 230 m a 1080p y 230 m a 4 Mpx; en AHD cubre 320 m a 720p, 250 m a 1080p y 200 m a 5 Mpx. La impedancia es de 75 Ω en el lado BNC y de 100 Ω en el lado UTP, valores estándar que aseguran la compatibilidad con la mayoría de equipos del mercado.
| Denominación | Video Balun 4N1 |
|---|---|
| Referencia | BA608P-HD |
| Canales | 8 canales pasivos |
| Formatos compatibles | HDTVI, HDCVI, AHD, CVBS |
| Entrada Tx / Salida Rx | 8 x BNC hembra |
| Salida Tx / Entrada Rx | 2 x RJ45 o 8 x clema UTP CAT5 |
| Ancho de banda | DC — 42 MHz |
| Formato de vídeo | NTSC, PAL, SECAM |
| Impedancia | BNC 75 Ω / UTP 100 Ω |
| Alcance HDTVI | 190 m (720p) / 190 m (1080p) / 180 m (5 Mpx) |
| Alcance HDCVI | 440 m (720p) / 230 m (1080p) / 230 m (4 Mpx) |
| Alcance AHD | 320 m (720p) / 250 m (1080p) / 200 m (5 Mpx) |
| Alimentación | Pasivo (no requiere alimentación) |
| Temperatura de funcionamiento | -20 °C — 70 °C |
| Dimensiones | 45 (Al) × 180 (An) × 85 (Fo) mm |
| Peso | 580 g |
| Montaje | Rack 19″ |
| Incluye | 8 x BA612P-HAC |
