Módulo comunicador Ethernet/4G certificado Grado 3 Clase II para centrales de alarma Galaxy Dimension. Compatible con protocolos SIA 3/4, doble canal de comunicación IP y 4G, cifrado AES128 y acceso remoto al panel mediante FrontShell SW. Alimentación de 12 V a 24 V AC/DC.
El E204DHCER es el módulo comunicador Ethernet/4G de ALWON diseñado específicamente para centrales de alarma Galaxy Dimension. Certificado en Grado 3, Clase II y SPT SP6 tipo X, combina doble canal de comunicación con cifrado AES128 y supervisión independiente de cada vía, garantizando la transmisión de alarmas con la máxima fiabilidad.
📄 Descargar ficha técnica (PDF)
Ethernet y módem 4G operan simultáneamente con supervisión independiente. El polling es configurable en segundos (de 1 a 99 999 s), y admite IPs dinámicas y DNS.
El protocolo de comunicación está cifrado según el estándar AES128, protegiendo las comunicaciones entre el módulo y los receptores compatibles.
La mayor parte de la configuración se transfiere automáticamente desde la central. La conexión se realiza por RS485 usando protocolo SIA 3 o 4, compatible con receptores Honeywell R-TCPIP y ALWON R20.
Permite el acceso remoto al panel mediante FrontShell SW tanto por 4G como por Ethernet. El firmware puede actualizarse vía RS232, IP/Ethernet o 4G.
El módulo se registra en el receptor con un código único no modificable, impidiendo su sustitución fraudulenta.
Se incluye antena 4G +3 dB y 4 separadores adhesivos de plástico para montaje. Como opción se dispone de caja certificada con tampers y antena 4G +9 dB.

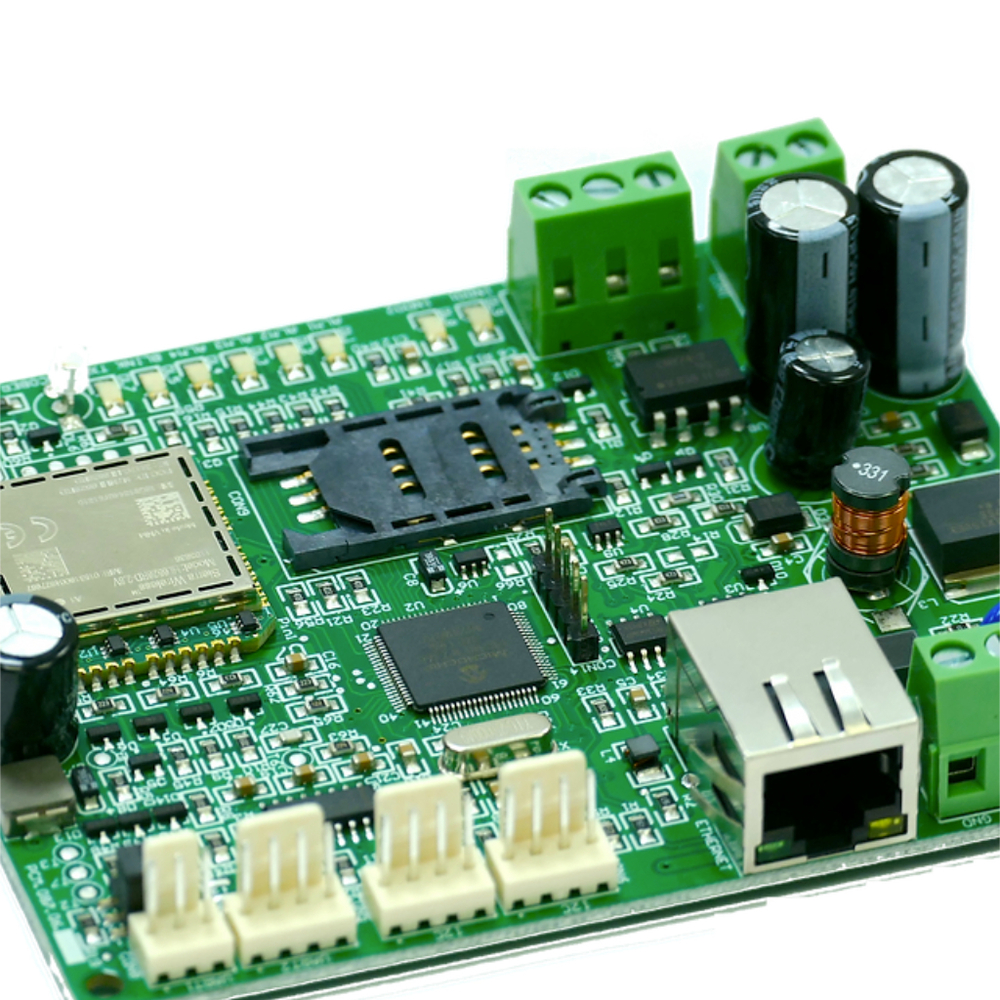

El módulo incorpora 1 × RS232, 1 × RS485, 1 × Ethernet RJ45 a 10 Mbps, 2 × I2C, 1 × módem 4G/SMS (Sierra Wireless) y 2 salidas Open Collector. Admite hasta 2 tarjetas SIM (principal y de respaldo opcional).
La configuración puede realizarse desde la consola local (Telnet, RS232), consola remota (Telnet y 4G), software ETerm o mediante el envío de un SMS, ofreciendo máxima flexibilidad en la puesta en marcha y el mantenimiento.
Admite receptor único, alternado o dual tal como se configure en la central Galaxy Dimension. La función ALWON128 permite comunicaciones desde la misma cuenta a través de diferentes canales manteniendo la supervisión de cada uno de forma independiente.
| Característica | Valor |
|---|---|
| Canales de comunicación | Ethernet – 4G/SMS |
| Protocolo | SIA 3/4 |
| Compatibilidad receptores | Honeywell R-TCPIP, ALWON R20 |
| Cifrado | AES128 |
| Interfaz Ethernet | RJ45, 10 Mbps |
| Módem | Sierra Wireless 4G |
| Salidas | 2 × Open Collector |
| Alimentación | 12 V a 24 V AC/DC, 123 mA (máx. 203 mA) |
| Dimensiones (An×L×Al) | 112 × 85 × 22 mm |
| Polling IP/4G | 1 – 99 999 s (configurable) |
| Número de SIM | 2 (principal + respaldo opcional) |
| Actualización firmware | RS232, IP/Ethernet o 4G |
| Certificación | Grado 3, Clase II, SPT SP6 tipo X |
Indicado para instalaciones de seguridad que requieran transmisión de alarmas certificada en Grado 3 con central Galaxy Dimension, donde se precise doble vía de comunicación IP y 4G con supervisión continua y cifrado de extremo a extremo.
