Módulo de integración inalámbrico Superior Jeweller 868 MHz para conectar hasta 18 zonas cableadas de terceros a un sistema Ajax. Admite entradas NC, NO, EOL, 2EOL y 3EOL con resistencia EOL configurable de 1 kΩ a 30 kΩ. Cuatro salidas de alimentación 12 V / 1 A para detectores cableados y una salida dedicada 12 V / 0,4 A para detectores de incendio. Protección antisabotaje frontal y trasera, detección anti-inhibición, alcance de hasta 3.500 m en espacio abierto y actualización OTA. Alimentación AC 110-250 V con batería de respaldo 12 V / 4 o 7 Ah (no incluida). Clasificación IP30, IK06. Color blanco.

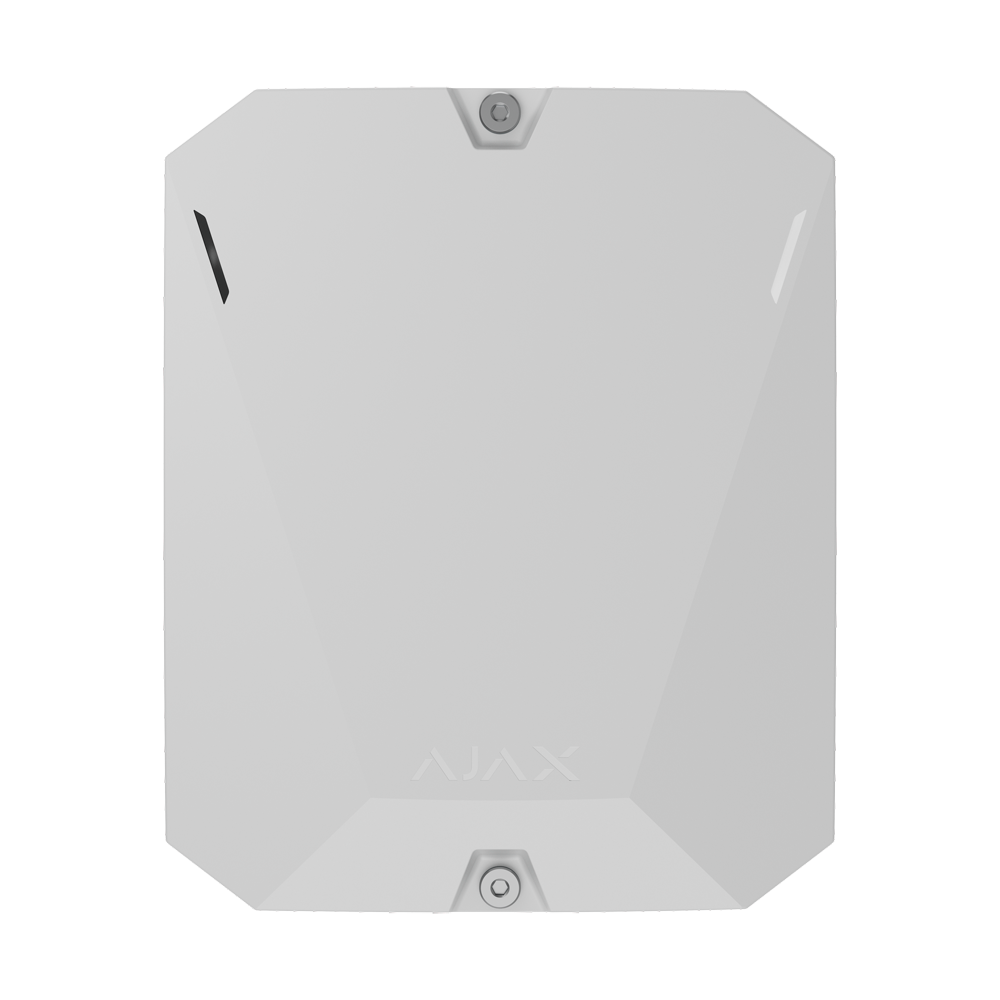

El Ajax Superior MultiTransmitter G3 Jeweller (AJ-MULTITRANSMITTER-G3-W) es un módulo de integración inalámbrico diseñado para conectar hasta 18 dispositivos cableados de terceros a un sistema Ajax, transmitiendo su estado al hub mediante los protocolos de radio seguros Superior Jeweller y Wings a 868 MHz. Pertenece a la gama Ajax Superior, orientada a instalaciones profesionales certificadas Grado 3.
El módulo dispone de 18 entradas (Z1–Z18) que aceptan configuraciones NC, NO, EOL, 2EOL y 3EOL, con resistencias de fin de línea ajustables desde 1 kΩ hasta 30 kΩ en incrementos de 100 Ω. La entrada de tamper es NC (normalmente cerrado). La longitud máxima del cable de señal llega a 400 metros empleando cable de cobre con sección transversal de 0,22 mm². Cada zona puede funcionar en modo impulso o biestable y notifica nueve tipos de eventos: intrusión, incendio, ayuda médica, botón de pánico, alarma de gas, alarma antisabotaje, fallo de funcionamiento, inundación y evento personalizado. Cuando se usan conexiones 2EOL o 3EOL, el módulo detecta de forma instantánea la pérdida de conexión cableada y cortocircuitos.
El Superior MultiTransmitter G3 Jeweller se comunica con el hub Ajax mediante el protocolo bidireccional Superior Jeweller, con un alcance de hasta 3.500 m en espacio abierto. El protocolo Wings se utiliza para la transmisión de datos adicional. La comunicación está cifrada y el módulo incorpora detección anti-inhibición (jamming) para alertar ante intentos de bloqueo de la señal de radio. El firmware se actualiza en remoto mediante OTA (Over-the-air) sin necesidad de intervención física.
Cada zona cableada puede operar en uno de los siguientes modos: detección de alarmas, cambio de modos de armado mediante zona llave KeyArm (permite armar y desarmar el sistema o grupos individuales), control del elemento de bloqueo y control del cerrojo. Esto permite reutilizar detectores y pulsadores de terceros ya instalados, integrándolos plenamente en el ecosistema Ajax.
El módulo se alimenta de la red eléctrica (AC 110–250 V, 50/60 Hz) y puede funcionar con una batería de respaldo de 12 V / 4 Ah o 7 Ah (no incluida). Dispone de cuatro salidas de alimentación de 10,5–15 V para detectores cableados, con una corriente total de hasta 1 A entre todas ellas, y una salida independiente de 10,5–15 V / 0,4 A dedicada a detectores de incendio.
El módulo integra dos interruptores antisabotaje: uno frontal que detecta la apertura de la tapa y otro trasero que señala los intentos de arrancar la carcasa de la superficie. La clasificación de protección es IP30, IK06. Temperatura de funcionamiento: −10 °C a 40 °C. Humedad de operación: hasta el 75 %.
| Grado de seguridad | Grado 3 (inalámbrico) |
|---|---|
| Protocolo de comunicación | 868 MHz Superior Jeweller y Wings |
| Distancia de transmisión | ≤ 3.500 m en espacio abierto |
| Actualización firmware | OTA (Over-the-air) en remoto |
| Entradas cableadas | Hasta 18 |
| Tipos de eventos | Intrusión, Incendio, Ayuda médica, Botón de pánico, Alarma de gas, Alarma antisabotaje, Fallo de funcionamiento, Inundación, Personalizada |
| Entradas de alarma | NO, NC, EOL, 2EOL, 3EOL / Impulso o biestable |
| Resistencia fin de línea EOL | 1 kΩ a 30 kΩ con incrementos de 100 Ω |
| Entrada de tamper | NC: Normalmente Cerrado |
| Longitud de cable | Hasta 400 m (cobre, sección 0,22 mm²) |
| Modos de funcionamiento | Detectar alarmas; KeyArm (armado/desarmado); Control elemento de bloqueo; Control del cerrojo |
| Salida de alimentación detectores | 4 salidas 10,5–15 V / 1 A total |
| Salida de alimentación incendio | 1 salida 10,5–15 V / 0,4 A |
| Alarma antisabotaje | Frontal y trasero |
| Detección anti-inhibición | Disponible |
| Alimentación principal | AC 110–250 V, 50/60 Hz |
| Batería de respaldo | 12 V / 4 o 7 Ah (no incluida) |
| Temperatura de funcionamiento | −10 °C a 40 °C |
| Humedad de operación | Hasta 75 % |
| Clasificación de protección | IP30, IK06 |
| Dimensiones | 238 (Al) × 192 (An) × 100 (Fo) mm |
| Dimensiones batería de respaldo | 150 (Al) × 64 (An) × 94 (Fo) mm |
| Peso | 882 g |
| Color | Blanco |
