Módulo de protección para líneas del protocolo Fibra de Ajax. Protege contra cortocircuitos, tensión de 110/230 V AC, alta tensión, pistolas eléctricas y sabotajes. Certificado NFA2P y Grado 3. Alimentado desde el propio bus Fibra (24 V DC). Incorpora jumper de resistencia de terminación y tamper anti-apertura vinculado a la carcasa. Distancia máxima de transmisión hasta 2000 m con cable U/UTP cat. 5. Consumo máximo 11,7 mA.

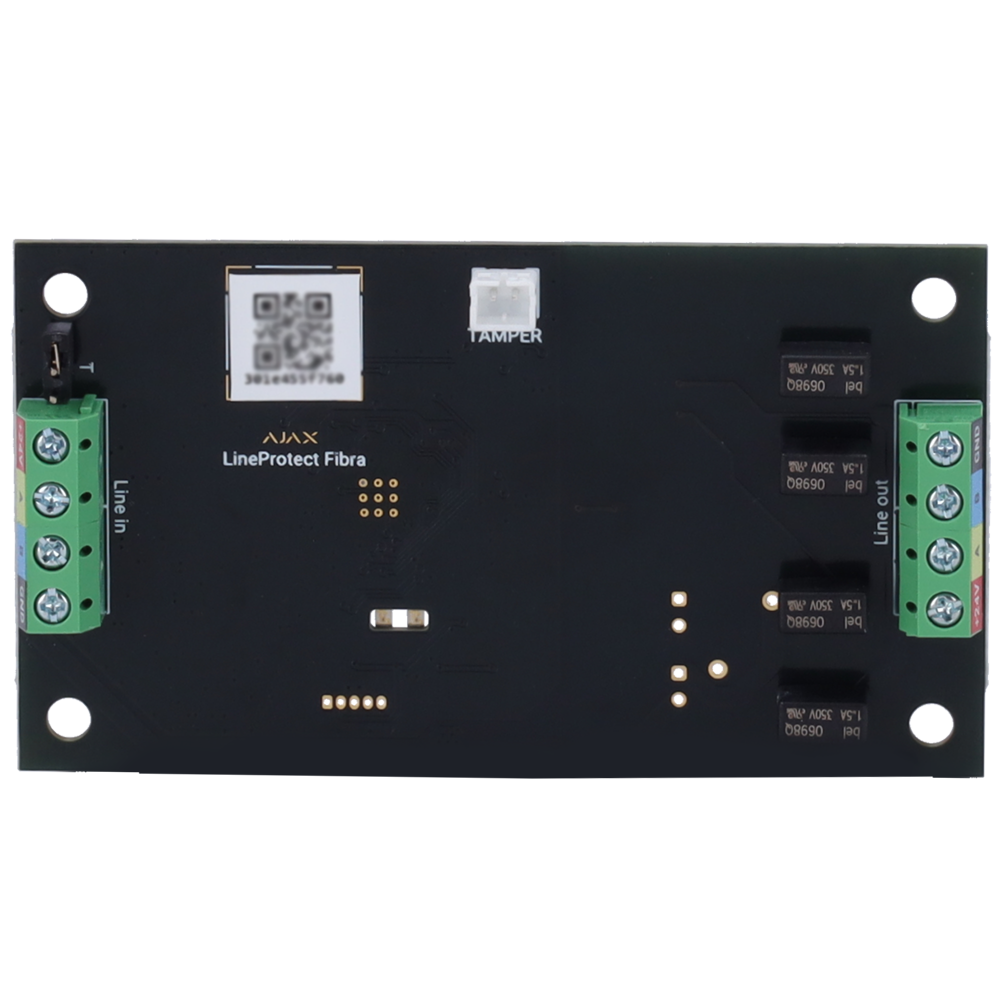

El Ajax LineProtect Fibra NF es un módulo diseñado específicamente para proteger la línea del protocolo Fibra y todos los dispositivos conectados a ella frente a agresiones eléctricas deliberadas o accidentales. Se intercala en cualquier punto del bus Fibra y actúa como barrera entre el panel central y los detectores o sirenas situados aguas abajo, absorbiendo el daño eléctrico para mantener operativos los elementos más próximos a la central.
El módulo hace frente a los ataques más habituales contra una línea cableada: cortocircuitos, inyección de tensión de red de 110/230 V AC, descargas de alta tensión y el uso de pistolas eléctricas sobre el cableado. En todos estos casos, el LineProtect Fibra NF absorbe el evento y evita que se propague hacia la central o el repetidor, manteniendo operativo el resto del sistema. Además, incorpora tamper anti-apertura vinculado físicamente a la carcasa, que genera una alarma de sabotaje si alguien intenta acceder al módulo.
El módulo dispone de una entrada y una salida Fibra, y se conecta mediante cable de 4 hilos. El fabricante recomienda el uso de par trenzado U/UTP cat. 5, con una distancia máxima de transmisión hasta 2000 m hasta el panel central. Se alimenta directamente desde el bus Fibra a 24 V DC, sin necesidad de fuente externa. Incluye jumper de resistencia de terminación para facilitar la configuración del extremo de línea. La actualización de firmware no está disponible en este modelo.
El LineProtect Fibra NF cuenta con certificación NFA2P y cumple el Grado de seguridad 3, lo que lo hace apto para instalaciones que requieren estos niveles de homologación. Es compatible con paneles centrales y repetidores Ajax del ecosistema Fibra; la tabla de compatibilidad específica con cada panel de control está disponible en la sección de descargas y manuales del fabricante.
| Protocolo | Fibra |
|---|---|
| Certificación | NFA2P, Grado 3 |
| Número de líneas de entrada | 1 |
| Número de líneas de salida | 1 |
| Conexión bus | Cable de 4 hilos |
| Cableado recomendado | Par trenzado U/UTP cat. 5 |
| Distancia máxima de transmisión | Hasta 2000 m |
| Protección contra | Cortocircuitos, tensión 110/230 V AC, alta tensión, pistolas eléctricas y sabotajes |
| Jumper de resistencia de terminación | Disponible |
| Tamper anti-apertura | Disponible (conectado a la carcasa) |
| Alimentación | 24 V DC del bus Fibra |
| Consumo máximo | 11,7 mA |
| Consumo en reposo | 1,6 mA |
| Actualización de firmware | No disponible |
| Dimensiones (Al × An × Fo) | 50 × 90 × 15 mm |
| Peso | 12 g |
| Temperatura de funcionamiento | -10 °C ~ 40 °C |
| Humedad de funcionamiento | Hasta 75% |
