El Ajax vhfBridge conecta los sistemas de seguridad Ajax con transmisores VHF de terceros mediante 8 salidas configurables positivas/negativas, alimentación para el transmisor y comunicación cifrada Jeweller de doble vía.
El Ajax vhfBridge es el módulo diseñado para conectar los sistemas de seguridad Ajax con transmisores VHF de terceros. Gracias a sus 8 salidas configurables positivas/negativas, la comunicación cifrada bidireccional Jeweller y el cumplimiento del grado 2 de la norma EN 50131, es la solución ideal para instaladores profesionales que necesitan máxima compatibilidad y flexibilidad.
⚠ La batería de respaldo no está incluida. El vhfBridge no transmite verificaciones de alarmas visuales. Se requiere una central Ajax (Hub 2, Hub Plus o Hub 2 Plus) para su funcionamiento.
El vhfBridge se conecta a cualquier transmisor VHF con entradas de relé o salidas positivas/negativas. Cada una de las 8 salidas puede configurarse de forma independiente desde la aplicación Ajax PRO, seleccionando el tipo de evento (entre 16 disponibles), la polaridad de la salida y la duración del pulso. Esto permite adaptar el módulo a prácticamente cualquier instalación existente sin necesidad de modificar la infraestructura de transmisión.
La comunicación con la central Ajax se realiza mediante el protocolo Jeweller, con cifrado bidireccional y salto de frecuencia, garantizando la integridad de todas las transmisiones. El módulo incorpora alarma de manipulación (tamper) que detecta tanto la apertura de la carcasa como el intento de retirada del dispositivo, cumpliendo los requisitos del grado 2 de EN 50131. Los pings de supervisión son configurables entre 12 y 300 segundos desde la aplicación.
El vhfBridge incluye una salida de alimentación de 10,5–15,5 V CC con hasta 2 A para alimentar directamente al transmisor VHF de terceros, simplificando el cableado de la instalación. La alimentación principal acepta 110–240 V CA y, en caso de corte de suministro, el sistema puede funcionar hasta 75 horas con una batería de respaldo de 12 V (4 o 7 Ah, no incluida).

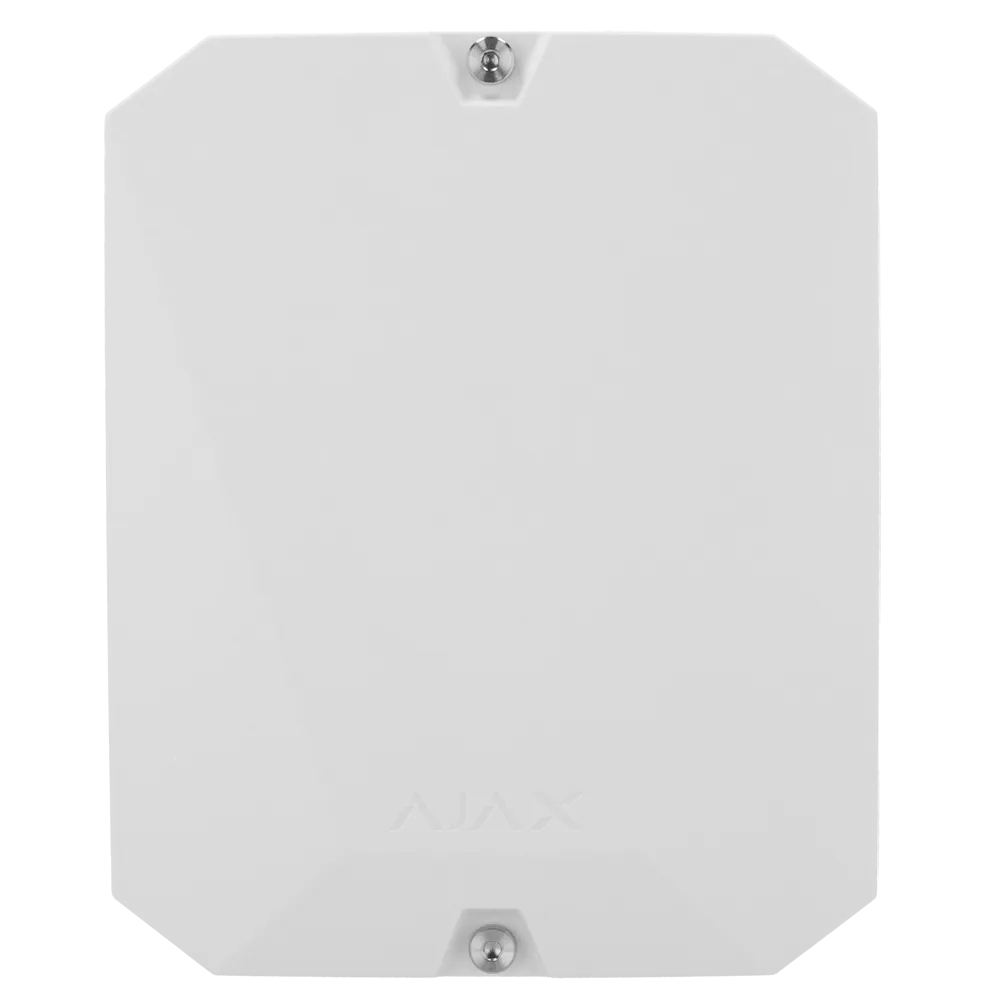

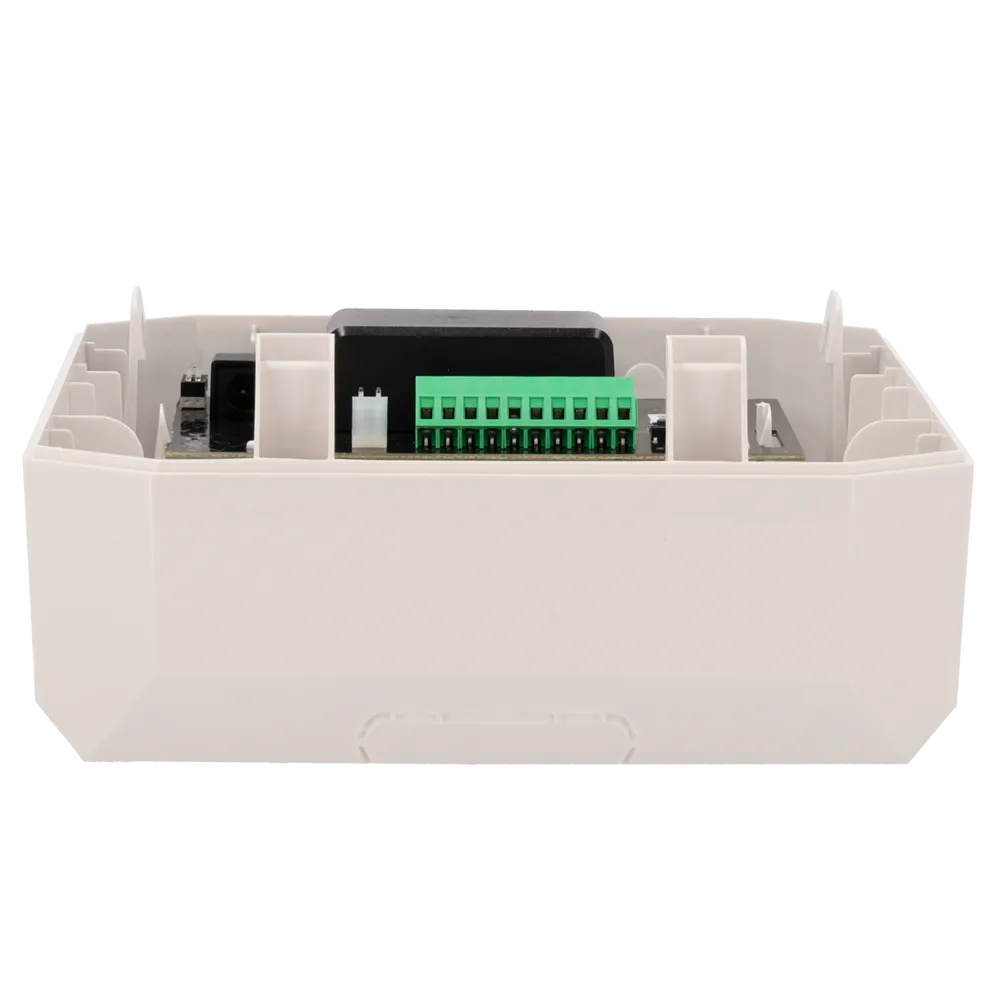

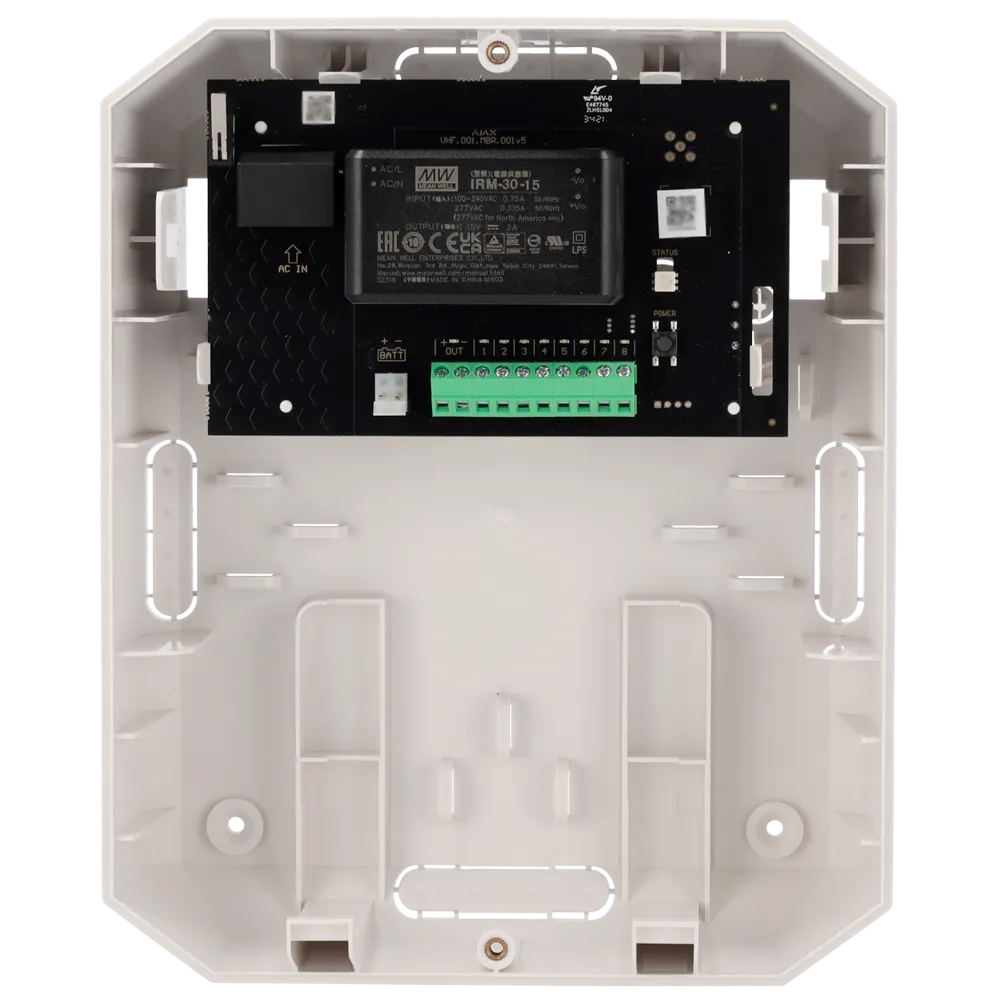

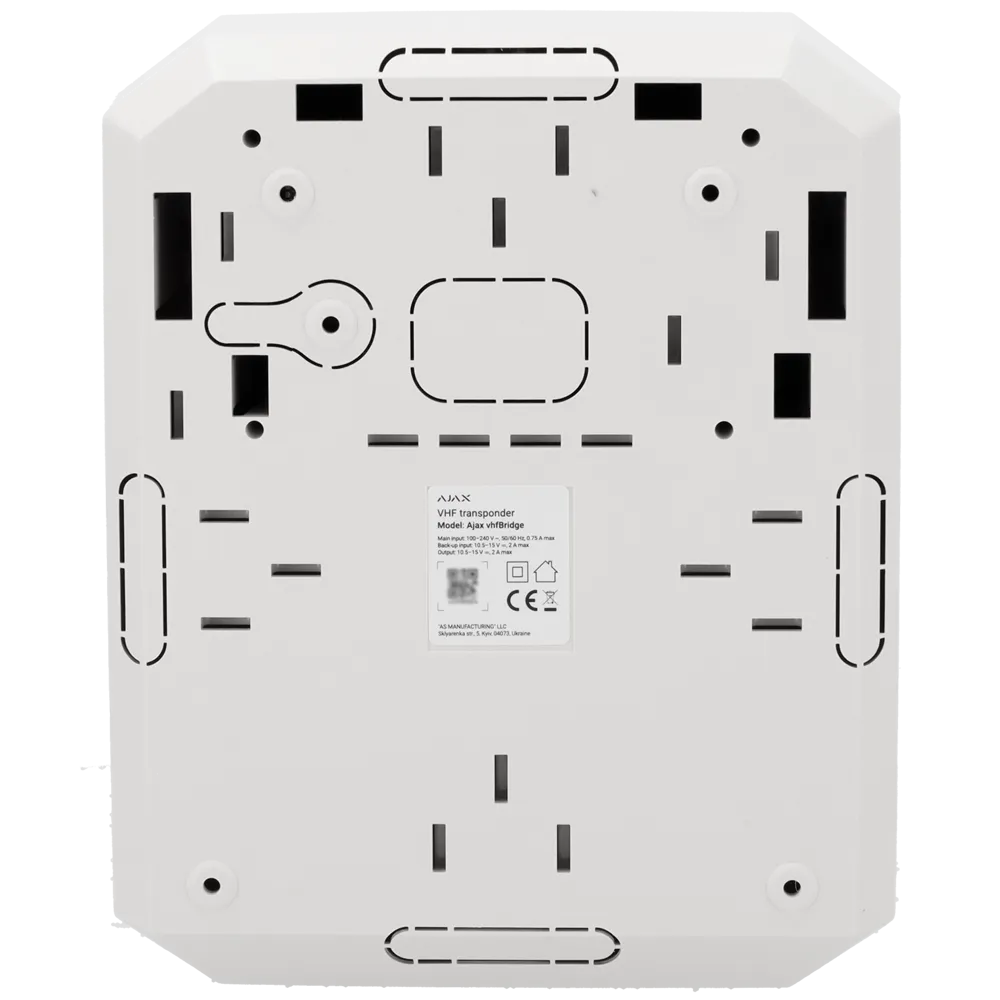

El dispositivo se suministra en dos configuraciones: con carcasa (196 × 238 × 100 mm, 840 g) o sin carcasa (145 × 89 × 51 mm, 165 g). La carcasa cuenta con zonas perforadas para un cableado organizado y espacio interior para alojar la batería de respaldo. El emparejamiento se realiza mediante código QR y la configuración y el control remotos se gestionan íntegramente desde la aplicación Ajax.
El conjunto incluye el módulo vhfBridge, cable de alimentación, cable de conexión de batería de 12 V, kit de instalación, carcasa (según configuración adquirida) y guía de inicio rápido.
| Color | Blanco, negro |
|---|---|
| Instalación | Interior |
| Compatibilidad con centrales | Hub 2, Hub Plus, Hub 2 Plus |
| Compatibilidad con repetidores | Sí |
| Normativa | EN 50131 Grado 2 |
| Protocolo de comunicación | Jeweller: comunicación cifrada bidireccional |
| Banda de frecuencia | 868,0–868,6 MHz / 868,7–869,2 MHz / 863,0–870,0 MHz |
| Potencia radiada máxima (ERP) | ≤ 25 mW |
| Alcance radio | Hasta 1.800 m |
| Número de salidas (zonas) | 8 |
| Tipo de zona | Positiva/negativa, configurable por el usuario |
| Verificación de alarmas visuales | No |
| Alimentación principal | 110–240 V CA |
| Alimentación de respaldo | 12 V CC (batería no incluida) |
| Tipo de batería recomendada | 12 V, 4 o 7 Ah |
| Autonomía con batería | Hasta 75 horas |
| Salida para transmisor VHF | 10,5–15,5 V CC, hasta 2 A |
| Alarma de manipulación (tamper) | Sí |
| Salto de frecuencia | Sí |
| Protección contra falsificación | Sí |
| Pings de supervisión | 12–300 s (configurable) |
| Temperatura de funcionamiento | De –10 °C a +40 °C |
| Humedad de funcionamiento | Hasta el 75 % |
| Dimensiones (con carcasa) | 196 × 238 × 100 mm |
| Dimensiones (sin carcasa) | 145 × 89 × 51 mm |
| Peso (con carcasa) | 840 g |
| Peso (sin carcasa) | 165 g |
El Ajax vhfBridge está especialmente indicado para instalaciones de seguridad profesionales que requieren integrar la plataforma Ajax con infraestructuras de transmisión VHF ya existentes: centrales receptoras de alarmas con equipos de radio VHF, edificios corporativos, instalaciones industriales y cualquier entorno donde la normativa o las condiciones del cliente exijan el uso de transmisores VHF de terceros junto con la gestión avanzada de Ajax.
