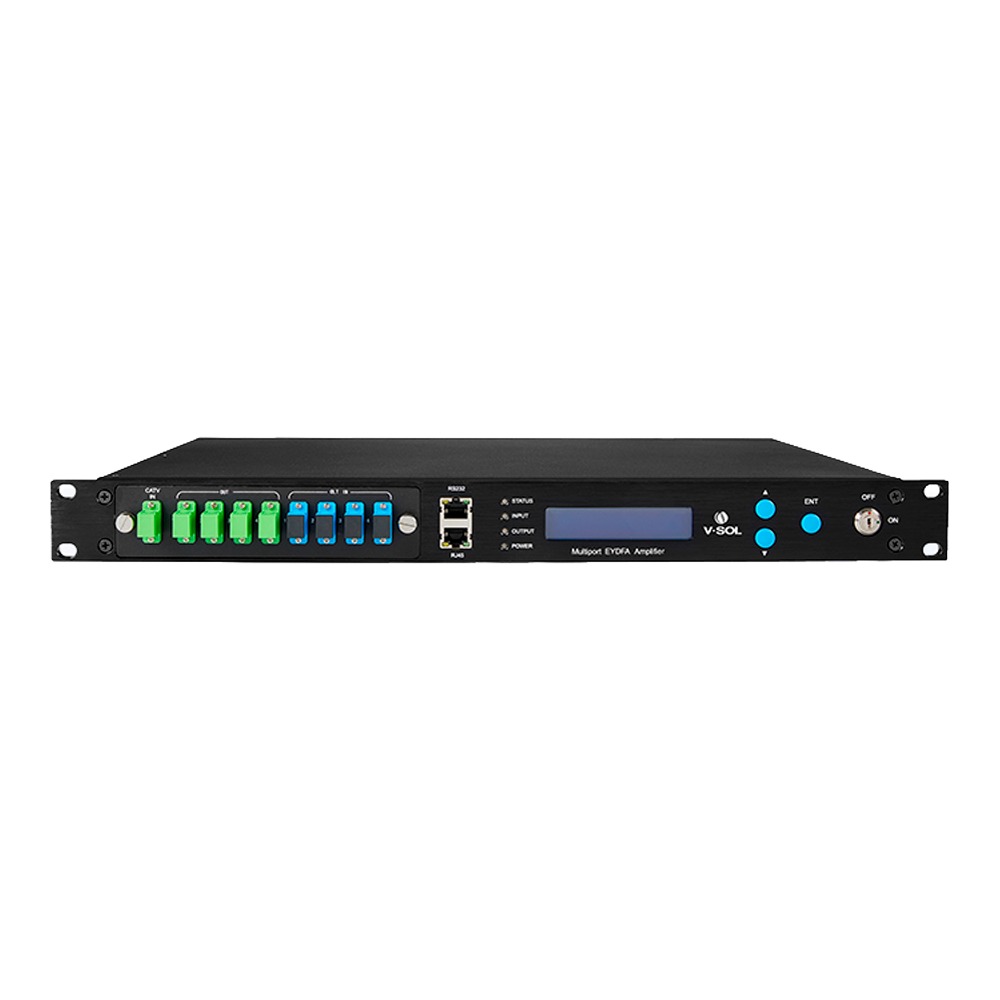

El VSOL-V8816W-4P-22 es un amplificador óptico EYDFA de 1550 nm con 4 puertos de salida, cada uno con hasta 22 dBm de potencia óptica para redes CATV y PON.
Incorpora CWDM integrado, figura de ruido de 6 dB, fuente de alimentación redundante y gestión SNMP/WEB, con salida ajustable en pasos de 1 dBm.
El VSOL V8816W-4P-22 es un amplificador de fibra dopada con erbio e iterbio (EYDFA) diseñado para la banda de 1550 nm, orientado a la distribución de señal CATV y a la superposición de servicios sobre redes PON (XPON, 10G PON). Dispone de cuatro puertos de salida independientes que entregan hasta 22 dBm cada uno, con multiplexación CWDM integrada que permite combinar la portadora óptica CATV de 1550 nm con las longitudes de onda de datos PON en un mismo conector COM. La potencia de salida es ajustable en pasos de 1 dBm hasta un máximo de 37 dBm, y el equipo integra alimentación redundante, gestión remota SNMP/WEB y monitorización de alarmas, en un formato de 1U para rack de 19 pulgadas.
El amplificador emplea fibra dopada con erbio e iterbio (Erbium-Ytterbium Doped Fiber Amplifier), tecnología idónea para alcanzar potencias ópticas elevadas en la ventana de 1550 nm manteniendo una baja figura de ruido (6 dB con potencia de entrada de 0 dBm). Esto lo hace especialmente adecuado para amplificar la portadora de vídeo CATV distribuida sobre planta de fibra.
Cada uno de los cuatro puertos entrega hasta 22 dBm en la variante -22, con una uniformidad entre puertos de salida de ±0,7 dB máximo y una estabilidad de potencia de ±0,3 dB. La potencia total del equipo alcanza los 37 dBm y es ajustable en incrementos de 1 dBm, lo que facilita el dimensionado de los presupuestos ópticos de cada rama de la red de distribución.
Incorpora multiplexores CWDM internos que combinan la señal CATV amplificada de 1550 nm con las longitudes de onda de los servicios de datos PON (1310/1490 nm en XPON y 1270/1577 nm en 10G PON) sobre los puertos COM. Con ello se entrega vídeo y datos por una única fibra hacia el abonado, simplificando la planta externa.
El diseño garantiza parámetros ópticos exigentes: aislamiento CATV/OLT de 40 dB mínimo, pérdida de retorno óptica de 45 dB mínimo, PDL máxima de 0,3 dB, PDG máxima de 0,4 dB y PMD máxima de 0,3 ps. Las pérdidas de inserción en los pasos CATV y OLT se mantienen en 0,8 dB, preservando la integridad de las señales que atraviesan el módulo WDM.
El equipo integra fuente de alimentación dual redundante con entrada universal 90-265 V AC o -36 a -72 V DC, gestión y supervisión mediante SNMP y WEB, y notificación de alarmas de estado. Opcionalmente admite conmutador óptico de protección con tiempo de conmutación de 8 ms, aportando continuidad de servicio ante fallos de la fibra de entrada.
Alojado en chasis de 1U (370×483×44 mm) para armario de 19 pulgadas y con un consumo de 70 W a máxima potencia, el V8816W-4P-22 se integra en cabeceras ópticas y centros de distribución CATV/FTTH junto al resto de electrónica activa.
| Modelo | VSOL V8816W-4P-22 |
|---|---|
| Tipo | Amplificador óptico EYDFA 1550 nm PON/CATV |
| Variantes de la serie | V8816W-4P-19 (4×19 dBm), V8816W-4P-22 (4×22 dBm) |
| Número de puertos de salida | 4 |
| Puertos COM | 4 |
| Potencia de salida por puerto | 4×22 dBm |
| Potencia de salida máxima | Hasta 37 dBm |
| Ajuste de potencia de salida | Por pasos de 1 dBm |
| Longitud de onda de trabajo (CATV) | 1545-1565 nm |
| Longitudes de onda XPON | 1310 / 1490 nm |
| Longitudes de onda 10G PON | 1270 / 1577 nm |
| Rango de potencia óptica de entrada | -3 a +10 dBm |
| Figura de ruido | 6 dB (Pin: 0 dBm) |
| Estabilidad de potencia de salida | ±0,3 dB máximo |
| Uniformidad entre puertos de salida | ±0,7 dB máximo |
| Aislamiento (CATV/OLT) | 40 dB mínimo |
| Pérdida de retorno óptica | 45 dB mínimo |
| PDL (pérdida dependiente de polarización) | 0,3 dB máximo |
| PDG (ganancia dependiente de polarización) | 0,4 dB máximo |
| PMD (dispersión por modo de polarización) | 0,3 ps máximo |
| Pérdida de inserción (paso CATV) | 0,8 dB |
| Pérdida de inserción (paso OLT) | 0,8 dB |
| CWDM integrado | Sí |
| Conmutador óptico de protección | Opcional, 8 ms de conmutación |
| Conector óptico | SC/APC (estándar); FC/APC o LC/APC opcionales |
| Gestión de red | SNMP, WEB |
| Alimentación (AC) | 90-265 V AC |
| Alimentación (DC) | -36 a -72 V DC |
| Redundancia de alimentación | Fuente dual |
| Consumo | 70 W (a 37 dBm de salida) |
| Temperatura de funcionamiento | -5 °C a +65 °C |
| Temperatura de almacenamiento | -40 °C a +85 °C |
| Humedad de funcionamiento | 5-95 % HR |
| Dimensiones (An×La×Al) | 370×483×44 mm (1U) |
| Peso | 5,5 kg |
| Aplicaciones | Distribución CATV, superposición de vídeo sobre PON/FTTH |
