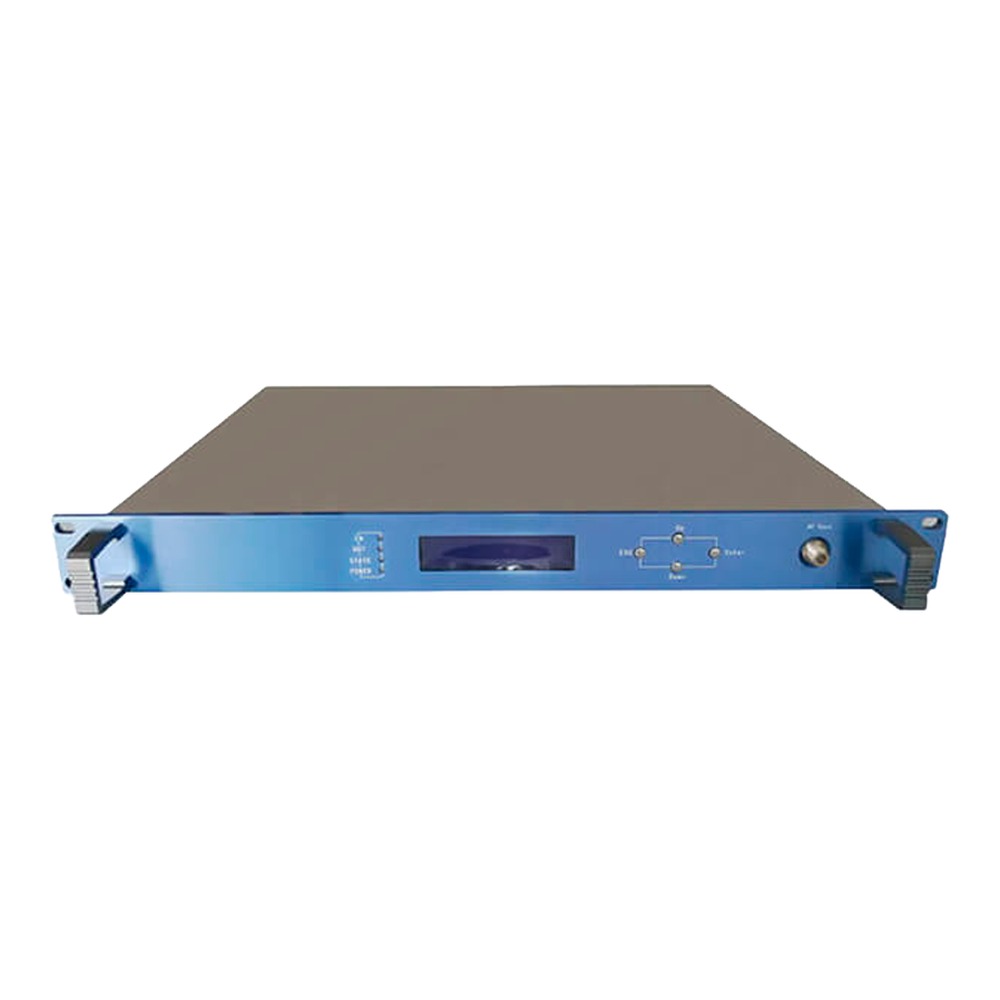

El VSOL-V8610TD-10 es un transmisor óptico CATV de modulación directa con láser DFB refrigerado a 1555±20 nm y 10 dBm de potencia óptica de salida, apto para redes HFC en banda 45~1000 MHz.
Ofrece CNR típico de 51 dB, CSO ≤-57 dBc y CTB ≤-63 dBc, con control automático de ganancia (AGC ±5 dB) en formato rack 19” 1U.
El VSOL-V8610TD-10 es un transmisor óptico de modulación directa (DML) para redes HFC de televisión por cable, construido en torno a un láser DFB refrigerado que opera a 1555±20 nm y entrega una potencia óptica de salida de 10 dBm. Cubre la banda de radiofrecuencia de 45 a 870/1000 MHz con una planitud de ≤±0,75 dB y unos parámetros de distorsión (CSO ≤-57 dBc, CTB ≤-63 dBc) y relación portadora/ruido (CNR típica de 51 dB) que lo hacen idóneo para el transporte de señal directa en cabeceras y nodos de distribución. Se presenta en chasis metálico de rack 19” de 1U de altura con alimentación universal 90~260 VAC.
El equipo integra un diodo láser DFB refrigerado (Cooled DFB LD) que trabaja en la ventana de 1555±20 nm y proporciona 10 dBm de potencia óptica en el conector de salida. El ruido de intensidad relativa (RIN) es de ≥-160 dB/Hz, garantizando un pedestal de ruido bajo para el transporte analógico y digital de la señal CATV. La conexión óptica se realiza mediante conector SC/APC, con opción FC/APC según configuración.
La etapa de radiofrecuencia opera sobre 75 Ω en la banda 45~870/1000 MHz con una planitud de ≤±0,75 dB. La pérdida de retorno de entrada es de ≥16 dB entre 45 y 550 MHz y de ≥14 dB entre 550 y 1000 MHz. El nivel nominal de entrada es de 80±5 dBmV por canal (referido a 59 canales PAL-D con carga CW), disponiendo además de un punto de prueba (test point) con nivel ≥70 dBµV para verificación en servicio.
En condiciones nominales el transmisor alcanza una relación portadora/ruido (CNR) típica de 51 dB, con distorsiones de segundo orden compuestas (CSO) de ≤-57 dBc y de tercer orden compuestas (CTB) de ≤-63 dBc. Estos valores aseguran el margen necesario para cascadas ópticas exigentes en redes híbridas de fibra y coaxial.
Incorpora control automático de ganancia (AGC) con un rango de ±5 dB que estabiliza el nivel de modulación frente a variaciones del nivel de entrada de RF, según configuración con opción de control manual de ganancia (MGC) para ajustes específicos de instalación.
El VSOL-V8610TD-10 se aloja en un chasis de rack de 19” con 1U de altura (483 x 450 x 44 mm) y un peso neto de 2,8 kg. La fuente de alimentación admite tensión universal de 90~260 VAC a 50/60 Hz con un consumo máximo de 30 W. El rango de temperatura de funcionamiento es de 0 a +50 °C, adecuado para su instalación en armarios y salas técnicas de cabecera.
Está concebido para el transporte óptico de señal directa en redes HFC de CATV, cabeceras de televisión por cable y nodos de distribución donde se requiera una fuente óptica de 1550 nm de modulación directa con potencia de 10 dBm y prestaciones de linealidad controladas.
| Referencia | VSOL-V8610TD-10 |
|---|---|
| Fabricante | VSOL |
| Modelo base | V8610TD |
| Tipo de equipo | Transmisor óptico CATV de modulación directa |
| Tecnología de modulación | Modulación directa (DML) |
| Longitud de onda | 1555±20 nm |
| Tipo de láser | DFB refrigerado (Cooled DFB LD) |
| Potencia óptica de salida | 10 dBm |
| RIN del láser | ≥-160 dB/Hz |
| Conector óptico | SC/APC (FC/APC opcional) |
| Ancho de banda operativo | 45~870/1000 MHz |
| Planitud en banda | ≤±0,75 dB |
| Impedancia de entrada RF | 75 Ω |
| Pérdida de retorno entrada (45-550 MHz) | ≥16 dB |
| Pérdida de retorno entrada (550-1000 MHz) | ≥14 dB |
| Nivel de entrada RF | 80±5 dBmV/Ch @59CH PAL-D carga CW |
| Punto de prueba (test point) | ≥70 dBµV |
| Conector RF | F hembra (F macho opcional) |
| Control automático de ganancia (AGC) | ±5 dB |
| Control de ganancia | AGC / MGC (opcional) |
| CNR (relación portadora/ruido) | 51 dB (típico) |
| CSO | ≤-57 dBc |
| CTB | ≤-63 dBc |
| Alimentación | 90~260 VAC 50/60 Hz |
| Consumo máximo | 30 W |
| Dimensiones | 483 x 450 x 44 mm |
| Formato / montaje | Rack 19” — 1U |
| Peso neto | 2,8 kg |
| Temperatura de funcionamiento | 0 ~ +50 °C |
| Aplicación | Redes HFC CATV, cabeceras y nodos de distribución |
