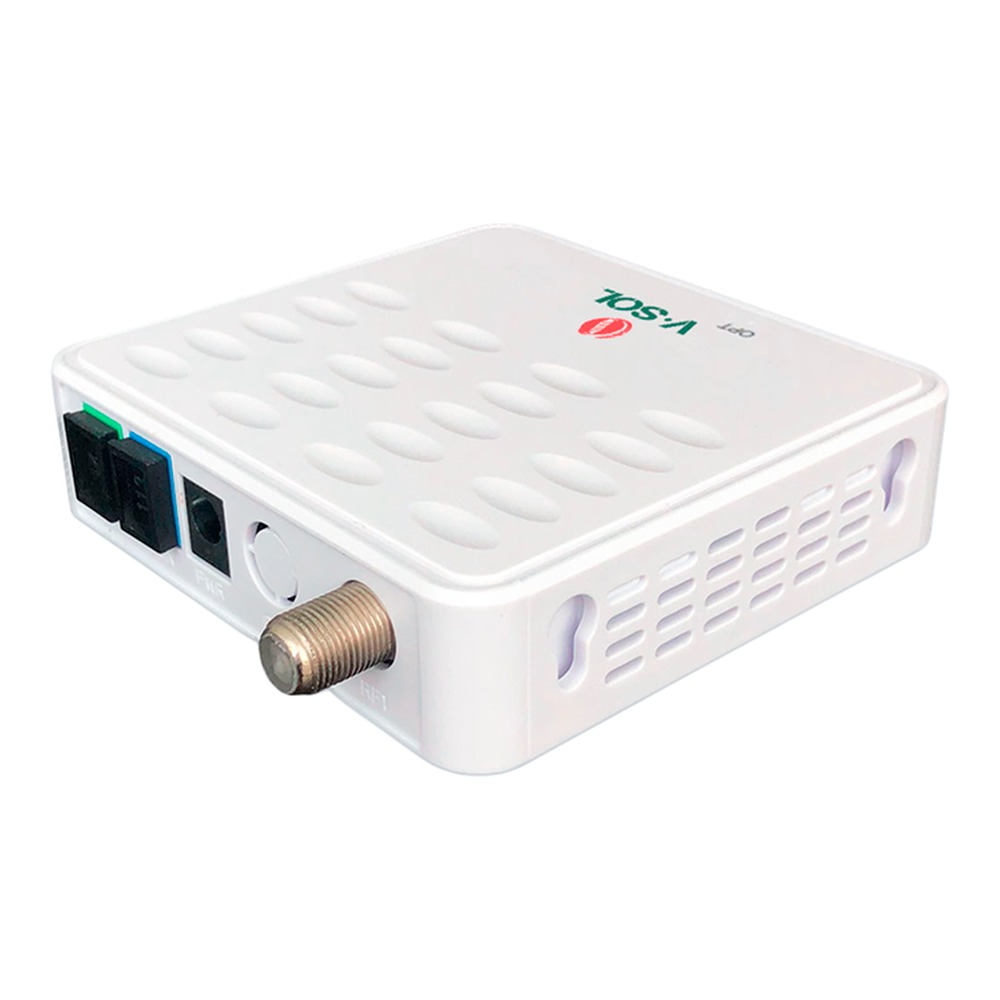

El VSOL V8601C-1-WDM-AGC es un receptor óptico CATV mini de interior con WDM integrado, concebido para redes FTTP/FTTH, con ancho de banda RF de 47 a 1003 MHz (1 GHz) y nivel de salida de hasta 75±2 dBuV.
Incorpora control automático de ganancia (AGC) en el rango de +2 a −15 dBm sobre una entrada óptica total de +2 a −20 dBm, con consumo inferior a 1,0 W y una única salida RF sobre conector RG6.
El VSOL V8601C-1-WDM-AGC es un receptor óptico CATV compacto de interior con multiplexor WDM integrado, diseñado para el transporte de señal en arquitecturas FTTP/FTTH. Recupera la portadora CATV analógica/digital modulada sobre 1550 nm y la entrega en banda RF de 47 a 1003 MHz con excelente respuesta en frecuencia, baja distorsión y bajo ruido. El WDM interno permite combinar en la misma fibra el enlace CATV (forward, 1550 nm) con los servicios PON de retorno (1490/1310 nm en XPON y 1577/1270 nm en 10G PON), mientras que el control automático de ganancia (AGC) mantiene un nivel de salida RF estable frente a variaciones de potencia óptica de entrada.
Pensado como nodo receptor CATV de interior en despliegues FTTP/FTTH, el V8601C-1 se instala en el punto de abonado o en el interior del edificio para convertir la señal óptica CATV en señal eléctrica RF que alimenta la instalación coaxial. Su factor de forma reducido (90×85×25 mm) y su bajo consumo facilitan la integración en cajas de abonado y armarios de distribución.
El multiplexor por división de longitud de onda integrado permite transportar por una sola fibra el servicio CATV en la ventana de 1550 nm junto con los servicios de datos PON. En sentido de retorno soporta las longitudes de onda 1490/1310 nm propias de GPON/EPON (XPON) y, de forma opcional, 1577/1270 nm de 10G PON, lo que evita el uso de filtros externos y simplifica la infraestructura de la última milla.
La función AGC actúa en el rango de potencia óptica de entrada de +2 a −15 dBm, manteniendo un nivel de salida RF constante de 75±2 dBuV (medido a −15 dBm de entrada, canal analógico con 4,0 % de modulación, punto de 860 MHz y 25 °C). La estabilidad frente a temperatura es de ±1,5 dB en todo el rango operativo de −25 a +65 °C, garantizando calidad de señal uniforme.
En la banda de 47 a 1003 MHz ofrece una planitud de ±1,0 dB y una pendiente (slope) de 0 a 2,0 dB a 25 °C, con impedancia normalizada de 75 Ω y pérdida de retorno RF ≥12 dB. La relación de error de modulación (MER) alcanza ≥30 dB con potencia óptica de entrada entre −15 y −5 dBm, y se mantiene en ≥24 dB en el margen de −20 a −16 dBm, asegurando compatibilidad con modulaciones QAM exigentes.
La entrada óptica emplea conector SC/APC (con SC/PC opcional en salida) y presenta una pérdida de retorno óptica de entrada ≥45 dB. La salida RF única se realiza sobre conector RG6. El equipo se alimenta a DC 12 V / 1 A y dispone de un indicador óptico LED que señala en rojo cuando la potencia óptica es inferior a −16 dBm y en verde cuando la supera, facilitando la verificación de nivel durante la instalación.
| Modelo | VSOL V8601C-1 (variante WDM + AGC) |
|---|---|
| Tipo | Receptor óptico CATV mini de interior con WDM integrado |
| Aplicación | Transmisión FTTP/FTTH |
| Ancho de banda RF (forward) | 47–1003 MHz (1 GHz operativo) |
| Longitud de onda CATV (forward) | 1550 nm |
| Longitud de onda XPON (retorno) | 1490 / 1310 nm |
| Longitud de onda 10G PON (retorno) | 1577 / 1270 nm (opcional) |
| Rango de potencia óptica de entrada | +2 a −20 dBm |
| Rango AGC | +2 a −15 dBm |
| Pérdida de retorno óptica de entrada | ≥45 dB |
| Planitud | ±1,0 dB (47–1003 MHz, 25 °C) |
| Pendiente (slope) | 0–2,0 dB (47–1003 MHz, 25 °C) |
| Estabilidad térmica | ±1,5 dB (rango −25 a +65 °C) |
| Nivel de salida RF | 75±2 dBuV (@−15 dBm, canal analógico 4,0 % mod., 860 MHz, 25 °C) |
| Nivel de salida máximo | Hasta 75 dBuV |
| Impedancia RF | 75 Ω |
| Pérdida de retorno RF | ≥12 dB (47–1000 MHz, 25 °C) |
| MER (−15 a −5 dBm entrada) | ≥30 dB |
| MER (−20 a −16 dBm entrada) | ≥24 dB |
| Salidas RF | 1 puerto (conector RG6), 1×71 dBuV |
| Conector óptico de entrada | SC/APC |
| Conector óptico de salida | SC/PC (opcional) |
| Fibra | Monomodo, pigtail (opciones de conector) |
| Alimentación | DC 12 V / 1 A |
| Consumo | <1,0 W |
| Indicador óptico (LED) | Rojo <−16 dBm / Verde >−16 dBm |
| Temperatura de funcionamiento | −25 a 65 °C |
| Temperatura de almacenamiento | −40 a 70 °C |
| Humedad de almacenamiento | ≤95 % (sin condensación) |
| Dimensiones (carcasa) | 90 × 85 × 25 mm |
| Peso | 0,15 kg |
| Fabricante | VSOL |
